PCIV-1H20-L2

PCIVシリーズ

インターフェイス(コネクタ端子台) / スプリングロック式 / スプリングロック式

定価 8,040 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

PCIシリーズ姉妹機種、スプリングロック式で新登場。
三菱、オムロンのシーケンサ(DC5V~24V用)の主力機器にそのまま対応出来る様な設計になっております。付属のショートバーを使い分けることにより入出力用どちらにもご使用頂けます。
振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな結線作業が行えます。

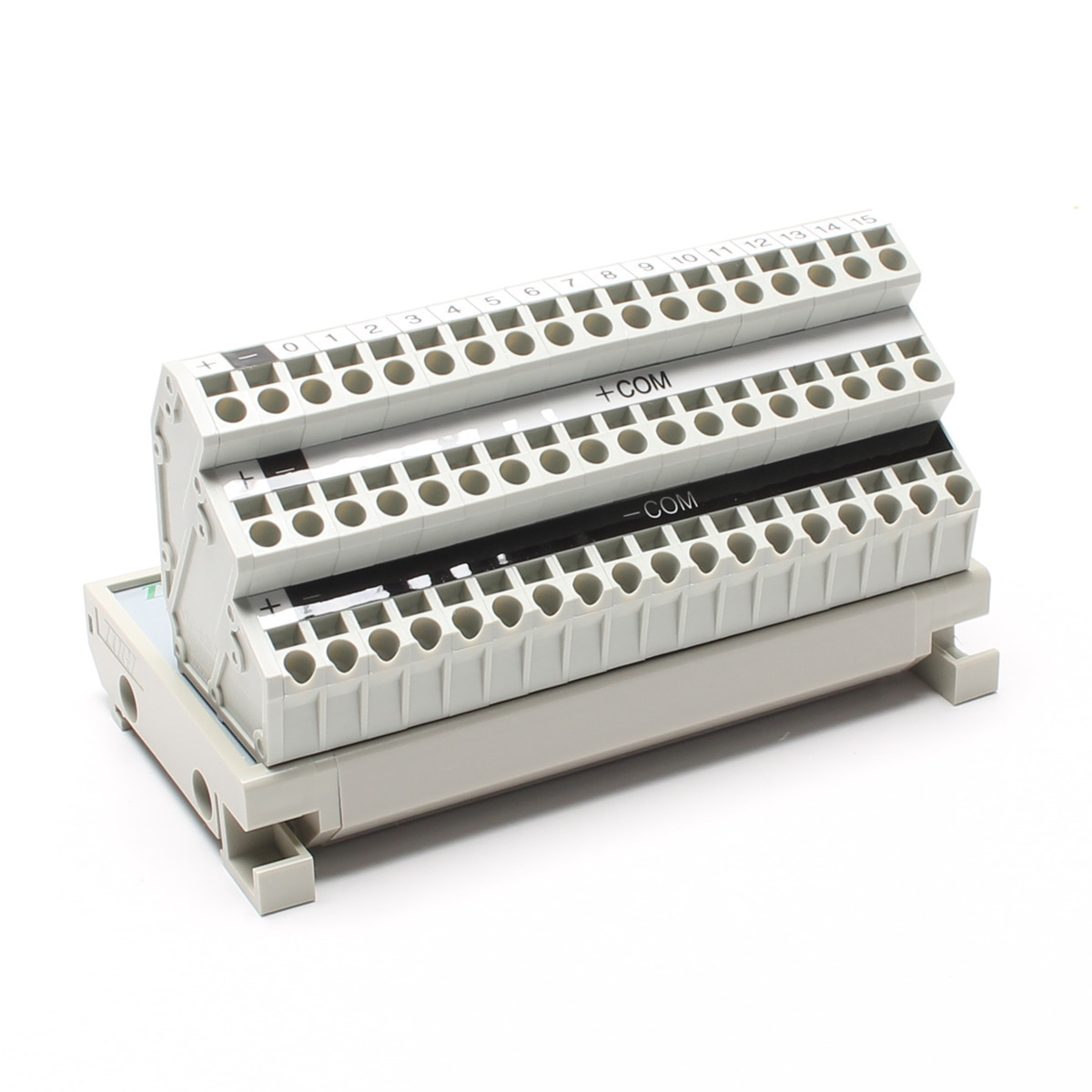

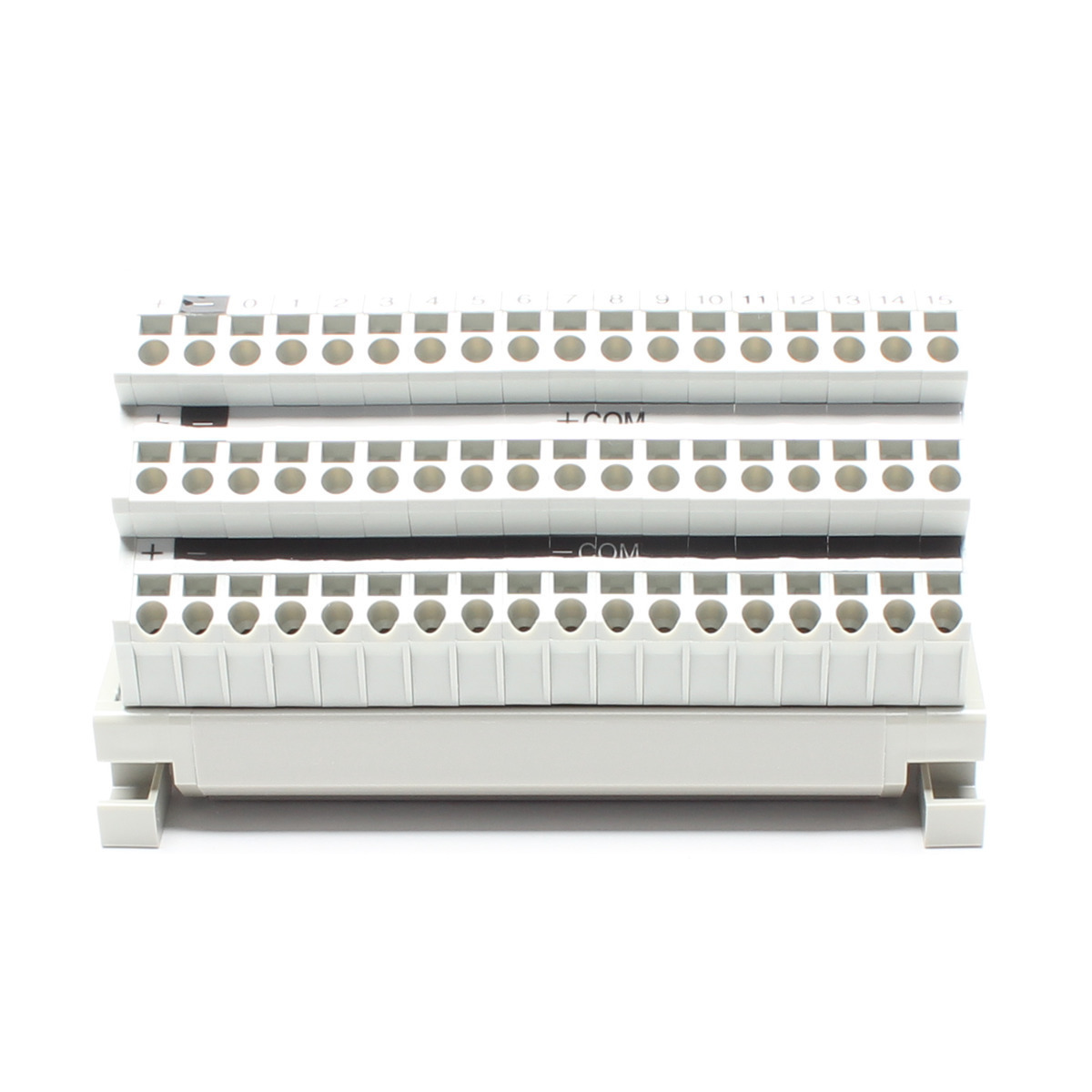

省スペースを考慮した5㎜ピッチ3段端子構造により、従来のネジ結線タイプに比べ、約3割の省スペース。

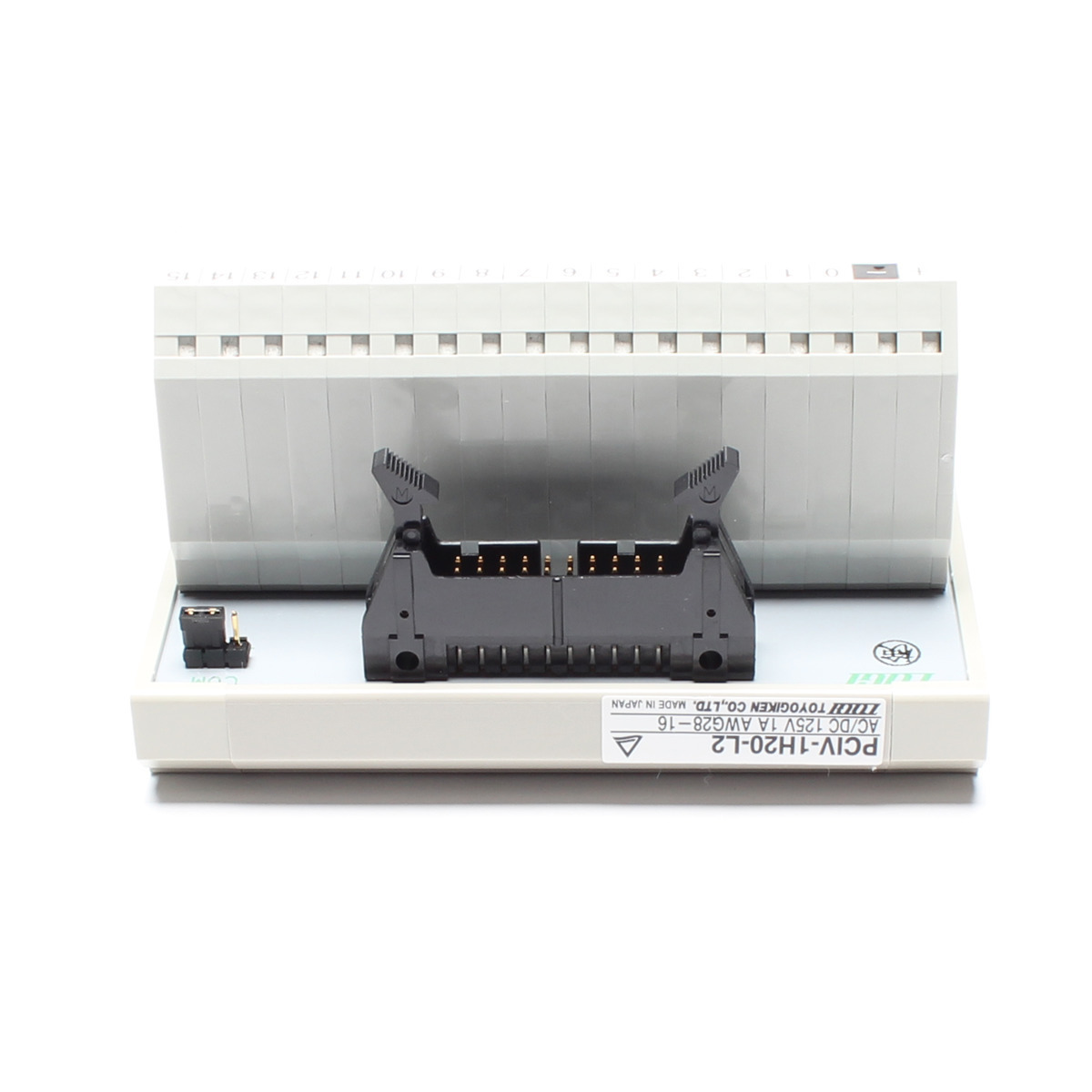

ターミナルの実装コネクタは、ヒロセ電機製のHIF-3BシリーズMIL規格準拠の、20Pタイプです。
ケーブルはシールド付の耐油性シースを使用。

コネクタメーカー ヒロセ電機(株)
コネクタ仕様 MIL
PLCメーカー 1対1接続タイプ(主要メーカー対応)
PLCシリーズ 1対1接続タイプ(主要シリーズ対応)
端子台極数 20
端子間ピッチ 5mm
取付方法 DINレール取付のみ
接続方法 スプリングロック
寸法(幅) 98.00mm
