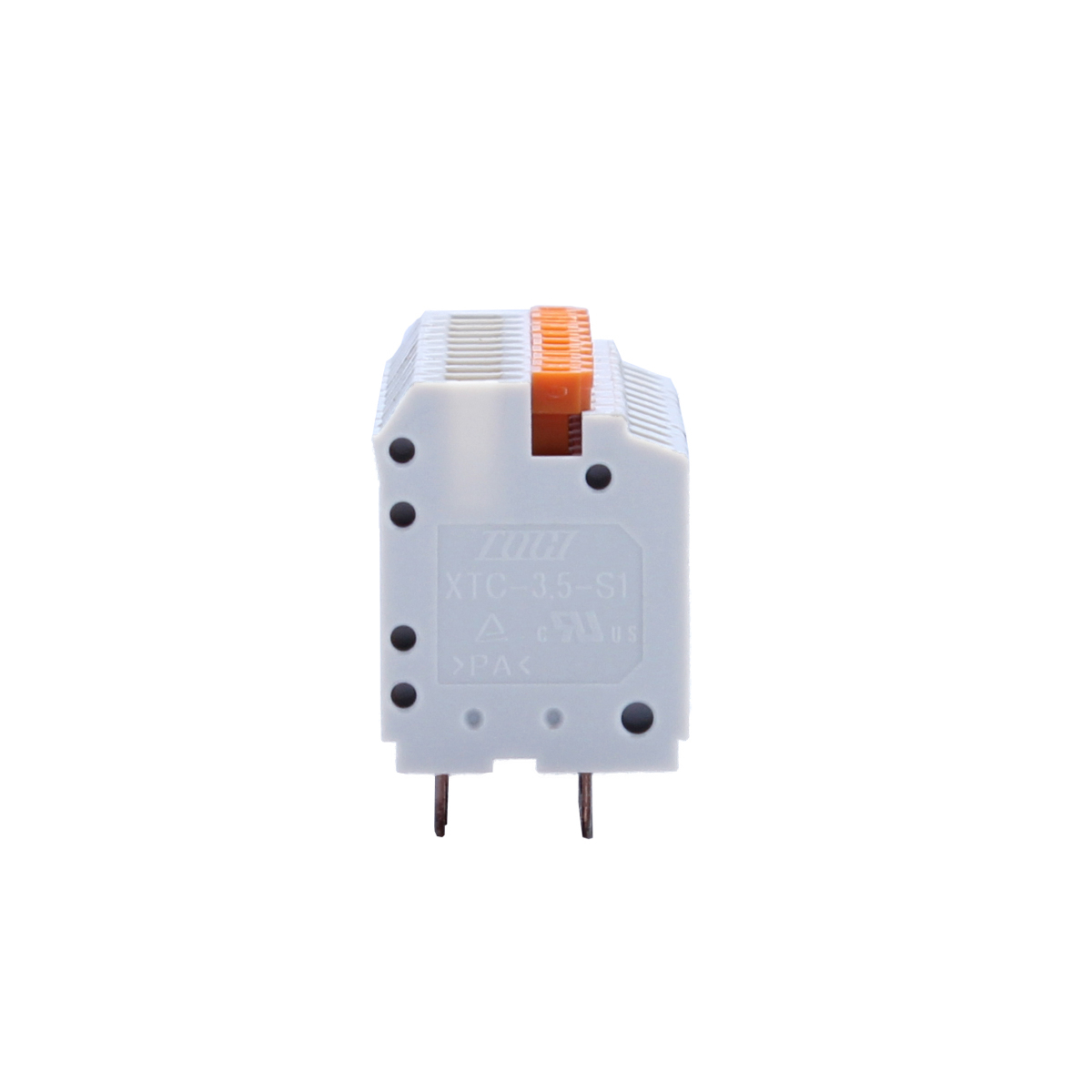

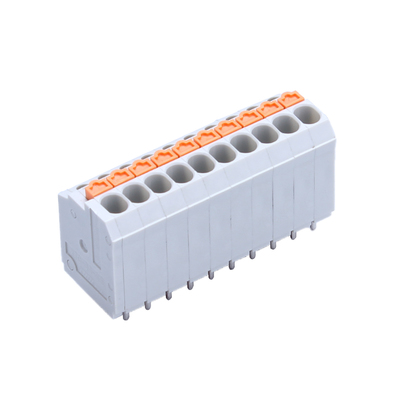

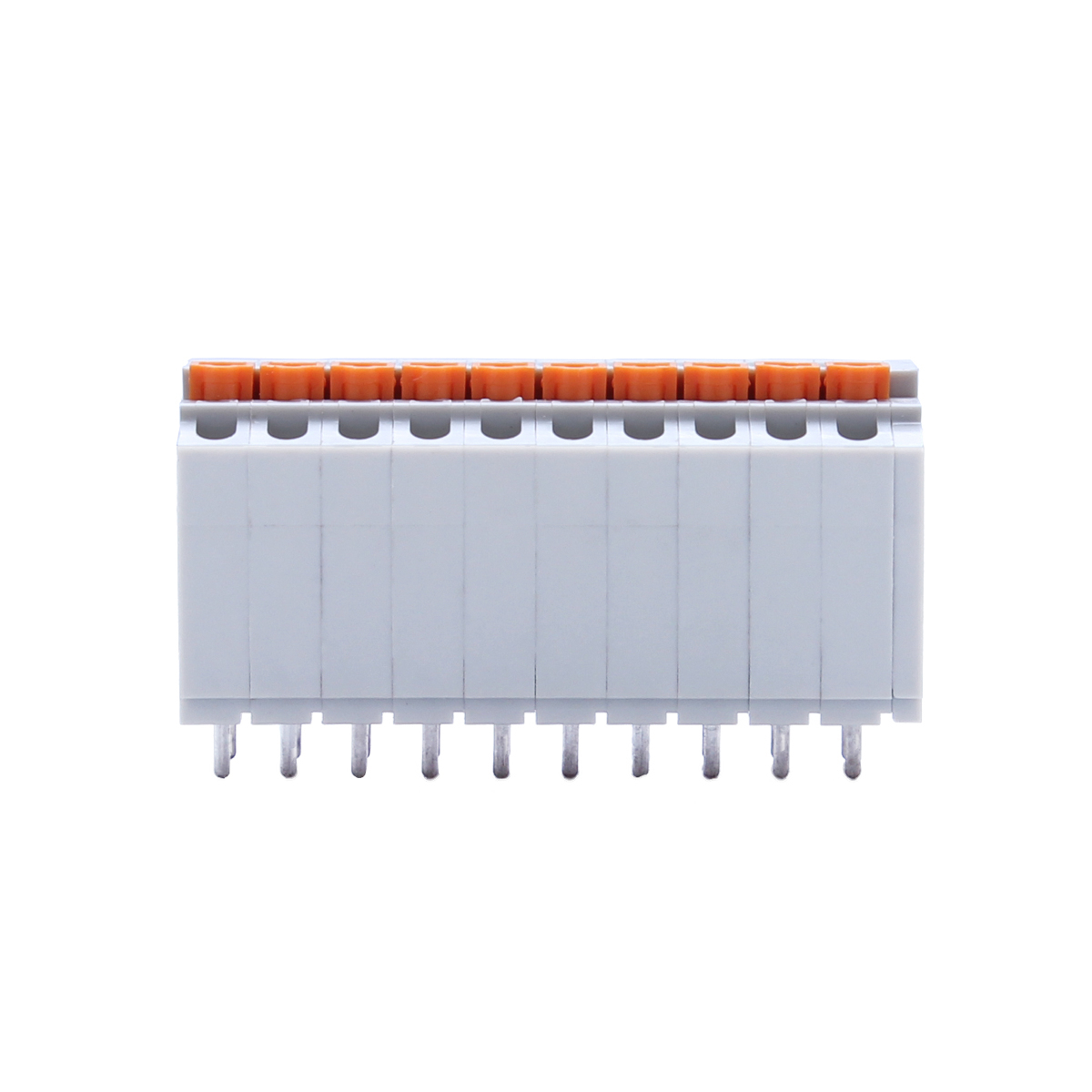

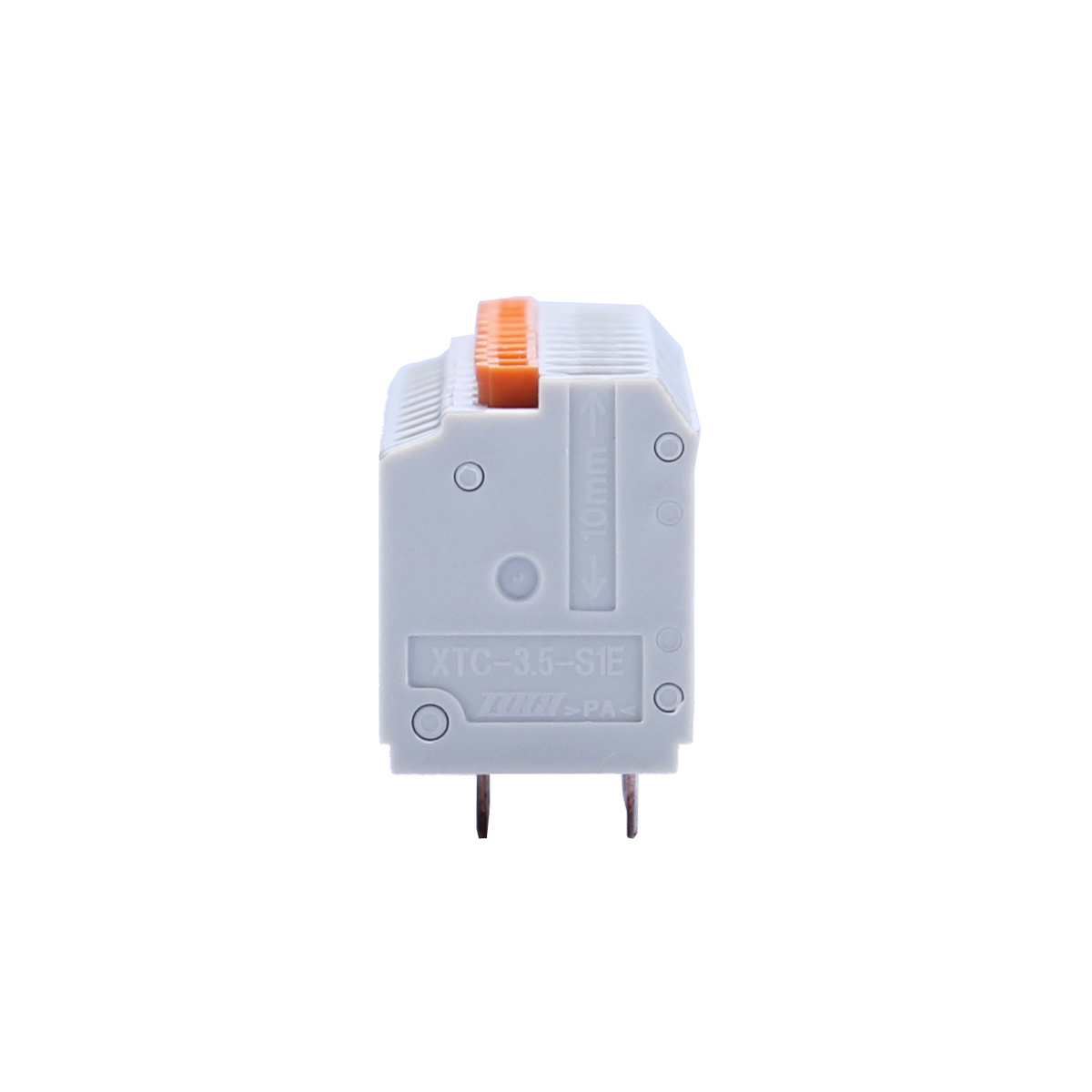

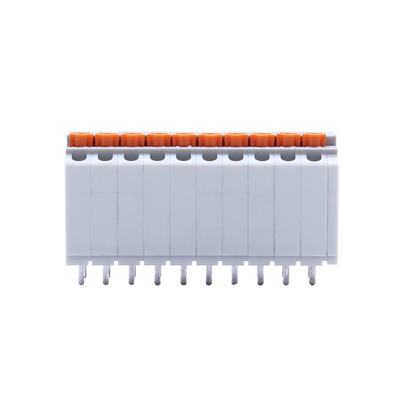

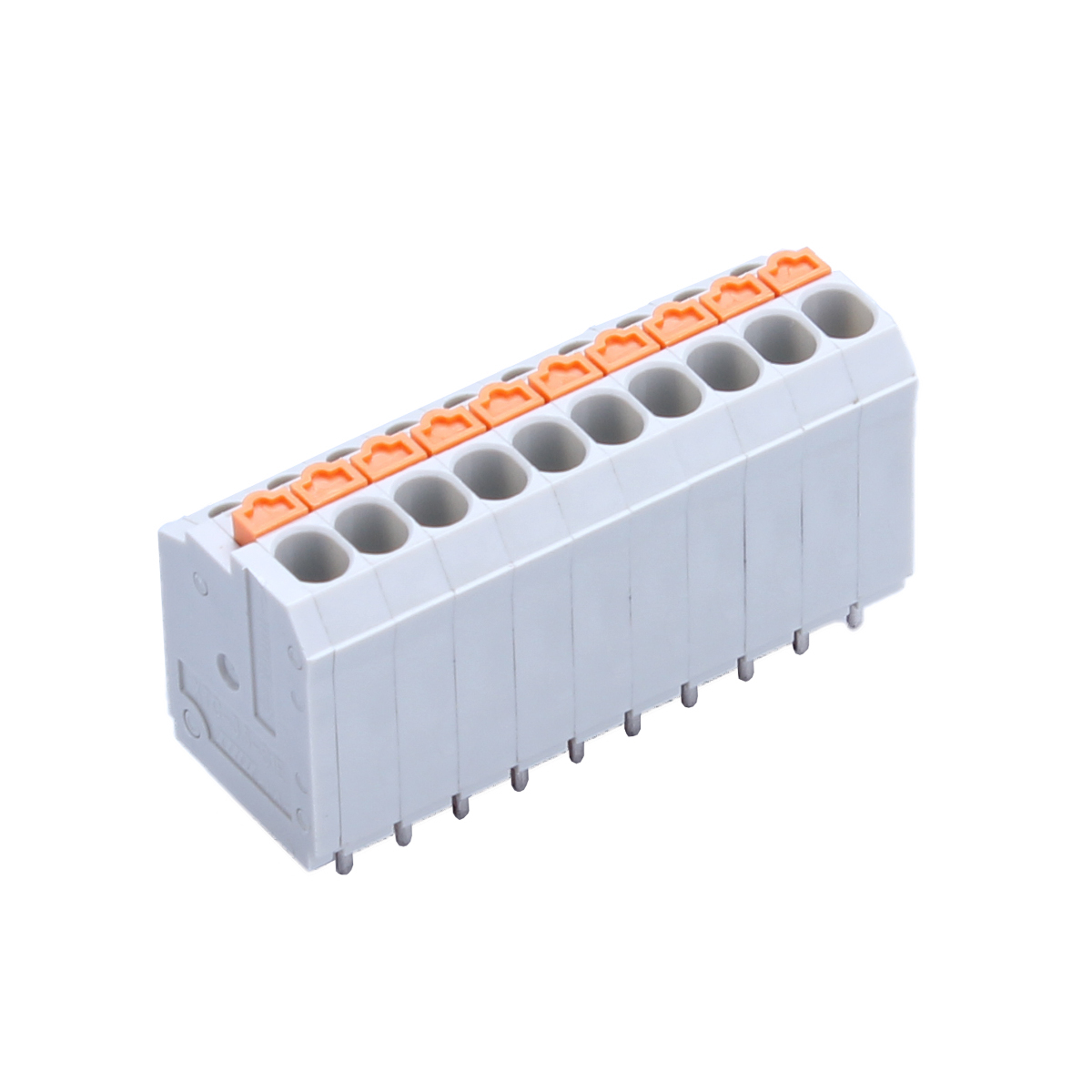

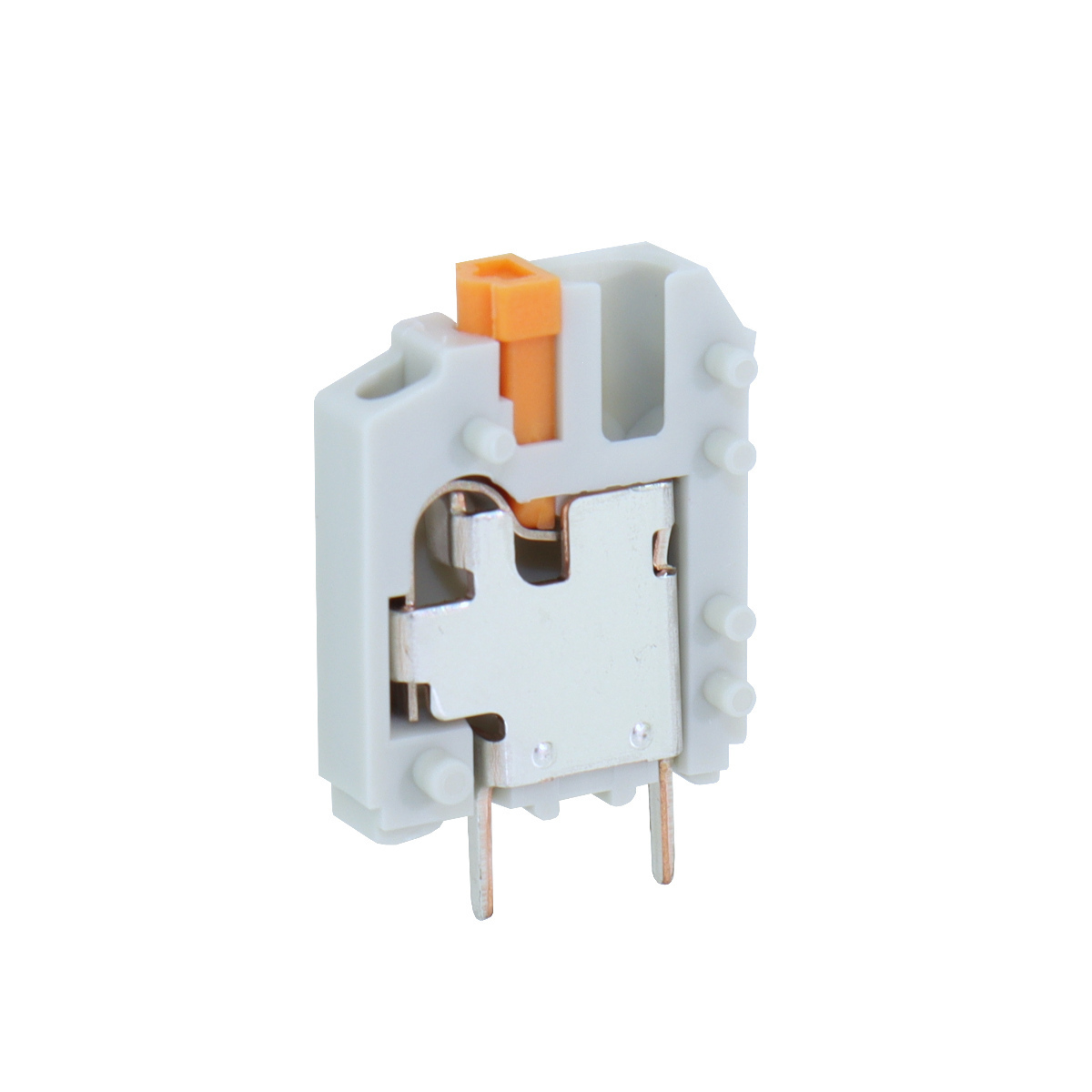

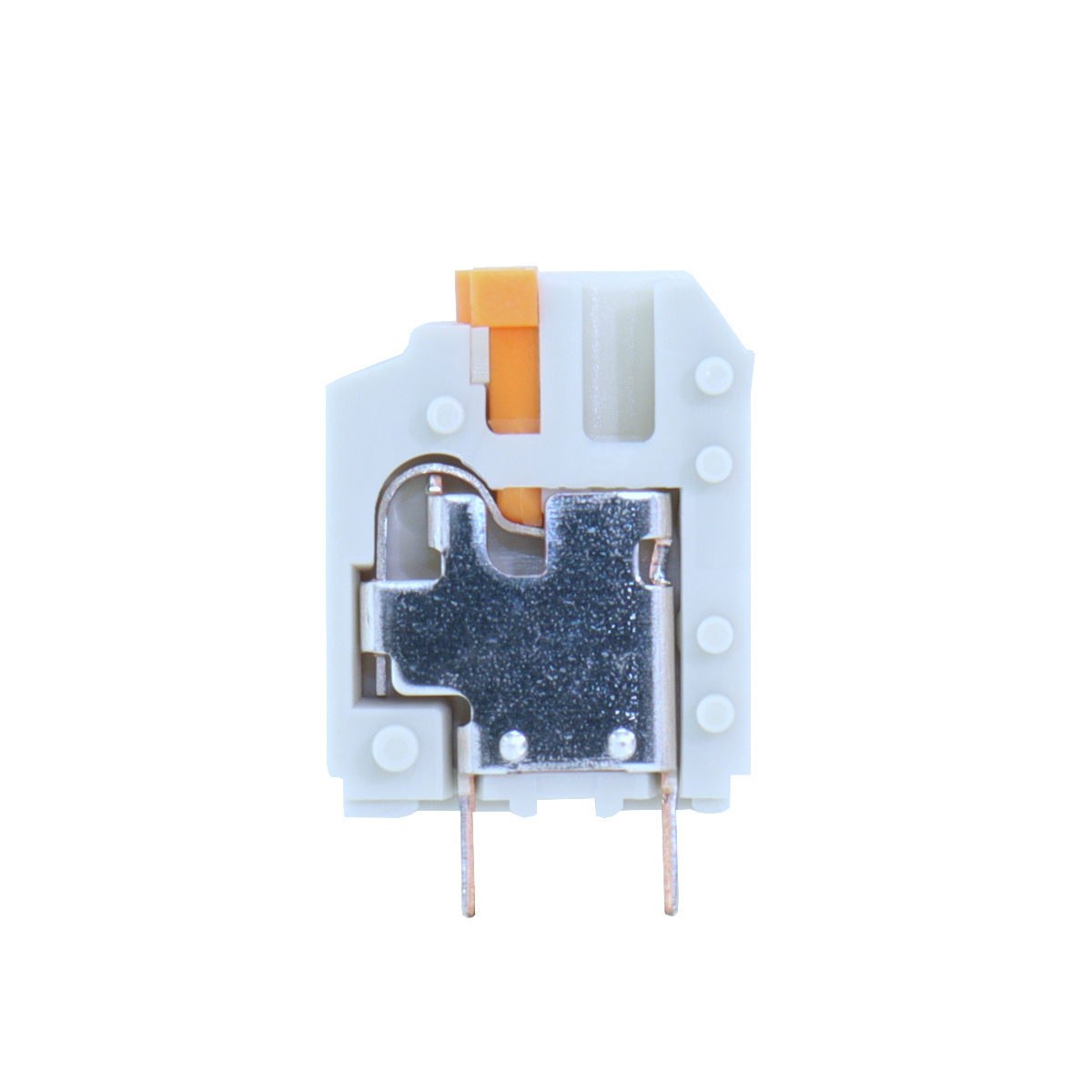

スプリングロック式端子台に3.5mmピッチ省スペース基板用端子台が登場!

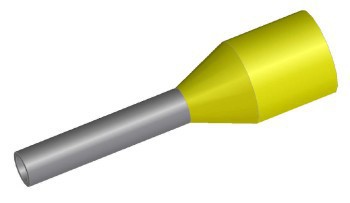

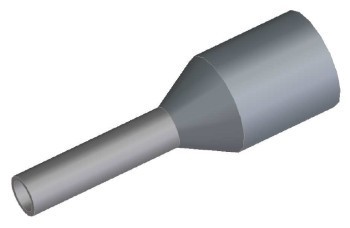

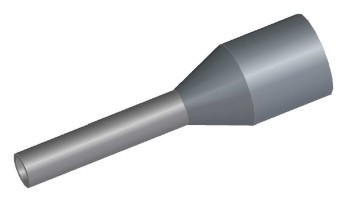

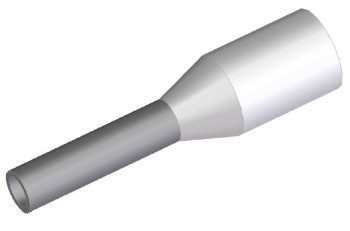

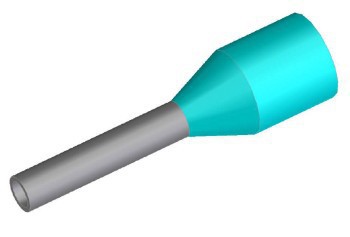

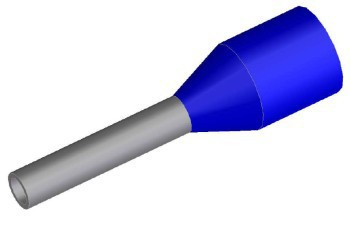

フェルールを圧着すれば端子台にプッシュインで結線できます!
AWG28（0.08mm2）電線もTA-210を使用すればフェルールが使用可能!
| 一般仕様 | TÜV | UL/cUL | |
|---|---|---|---|
| 定格絶縁電圧 | 250V | 250V | 300V |
| 定格通電電流 | 10A | 10A | 10A |
| 接続可能電線 | 0.08㎟～1.5㎟ φ0.5㎜～φ1.3㎜ 0.14㎟～0.75㎟（フェルール） |
AWG28-16（撚り線） AWG28-16（単 線） AWG26-18（フェルール） |
|
| 絶縁抵抗 | 200MΩ以上（DC500V） | ― | ― |
| 商用周波耐電圧 | AC2000V / 1分間 | AC1600V / 1分間 | |
| 定格インパルス耐電圧 | 2.5kV | ― | |
| 使用周囲温度 | -25℃～+60℃（氷結または結露なきこと） | MAX+60℃ | |
| 準拠規格 | JIS C 8201-7-1 EN60947-7-1 |
EN60947-7-1 | UL1059 C22,2 No158 |
| 端子間ピッチ | 3.50mm |
|---|---|
| 極数 | 2～40 |
| 形状 | 1段 |
| 電線むき長さ | 9～10mm |
| 結線方式 | スプリングロック |
この製品を使用した組端子台

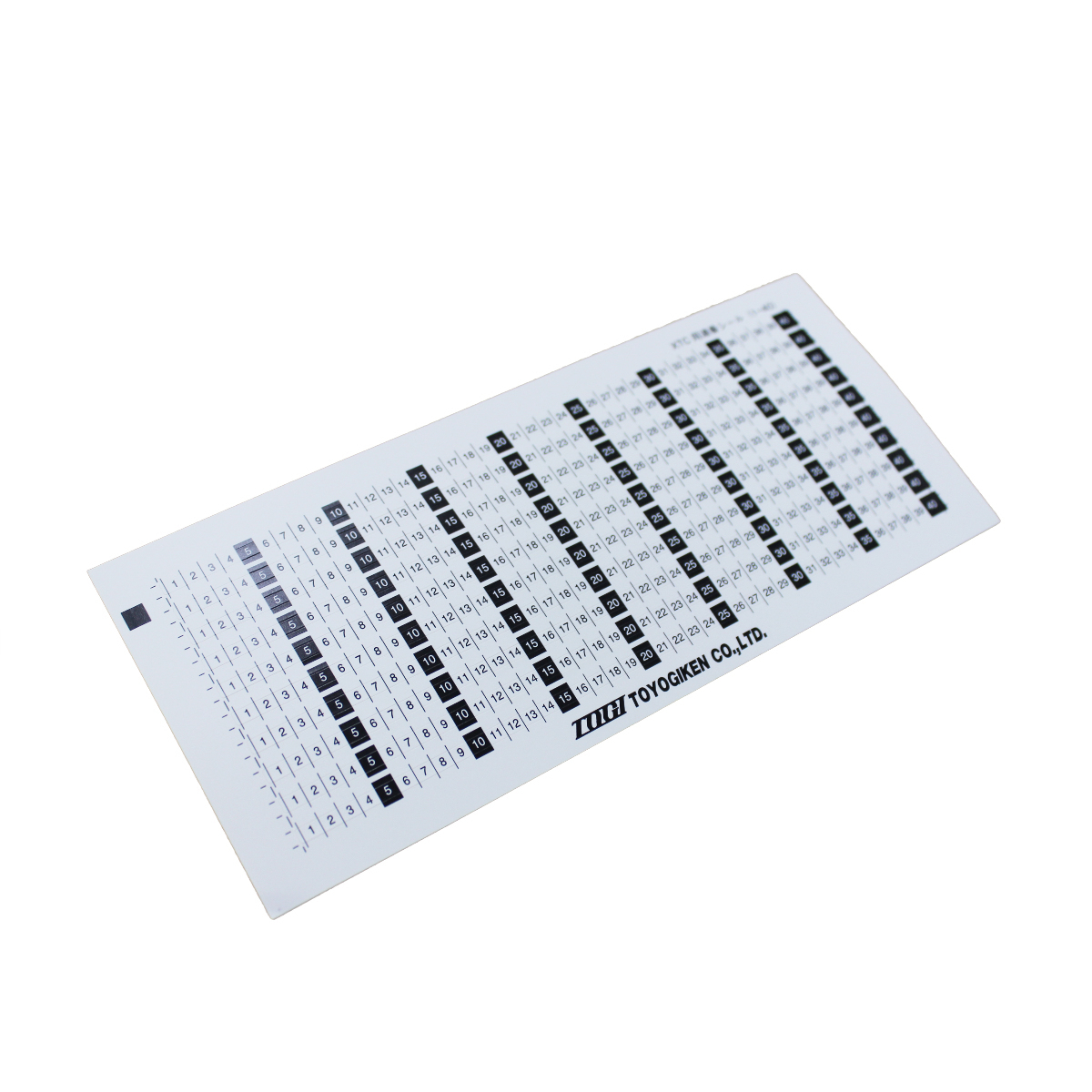

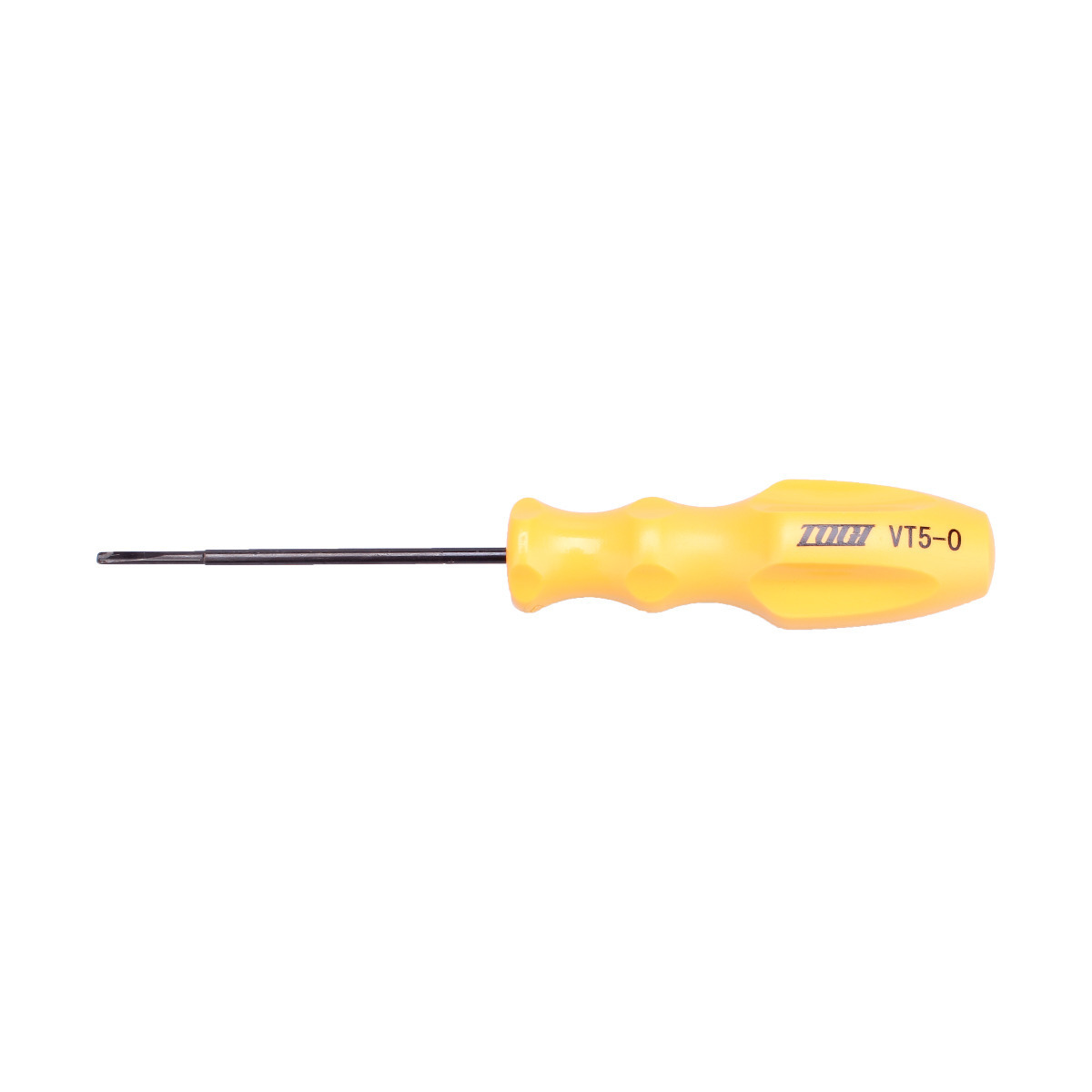

別売にて下記の商品もご用意しております。
