端子台

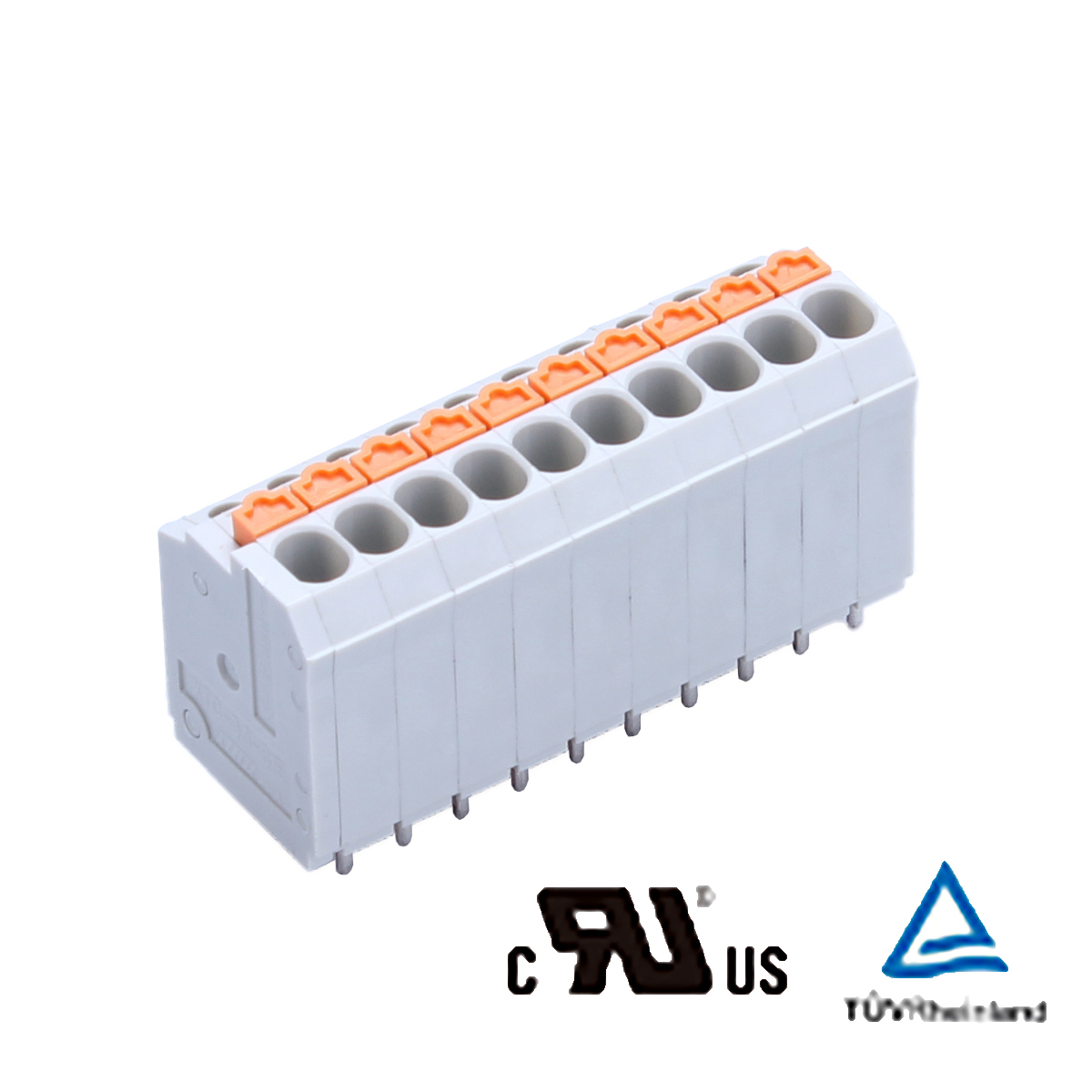

XTC-3.5-S1 シリーズ

基盤用端子台 / スプリングロック式 / スプリングロック式
スプリングロック式端子台に3.5mmピッチ省スペース基板用端子台が登場!
フェルールを圧着すれば端子台にプッシュインで結線できます!
AWG28(0.08mm2)電線もTA-210を使用すればフェルールが使用可能!

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は、結露しないこと)
絶縁抵抗 各充電部相互間及び各充電部と
取付金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 AC2000V/1分間
定格インパルス耐電圧 2.5kV
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

絶縁本体 66ナイロン樹脂 UL94 V-0(グレー)
導電板 銅合金
スプリング SUS
側板 66ナイロン樹脂 UL94 V-0(グレー)
ボタン 66ナイロン樹脂 UL94 V-0(オレンジ)

該当機種一覧

該当件数 1 件

XTC-3.5-S1(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
-
定格通電電流
-
極数
2~40
形状
1段

補足説明
