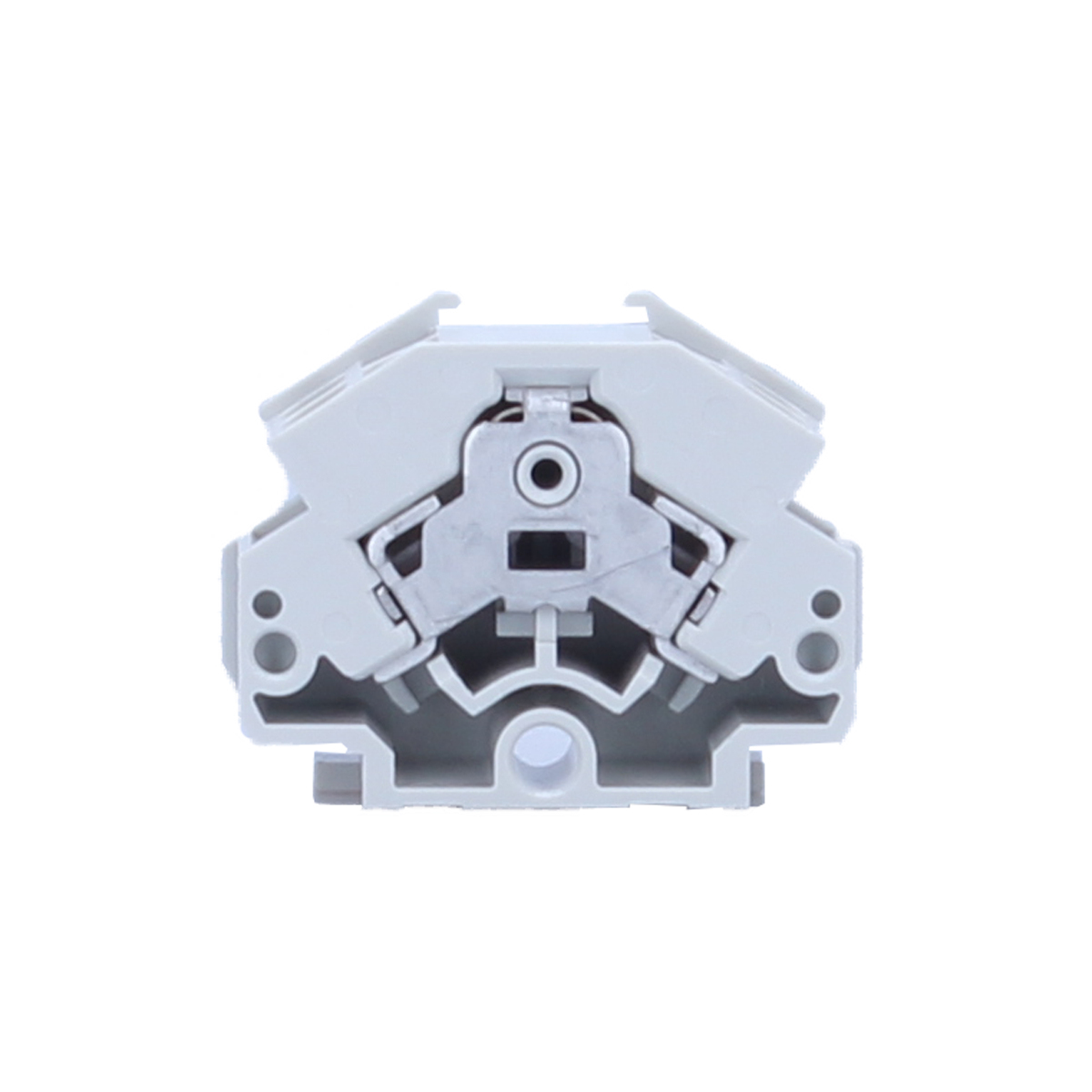

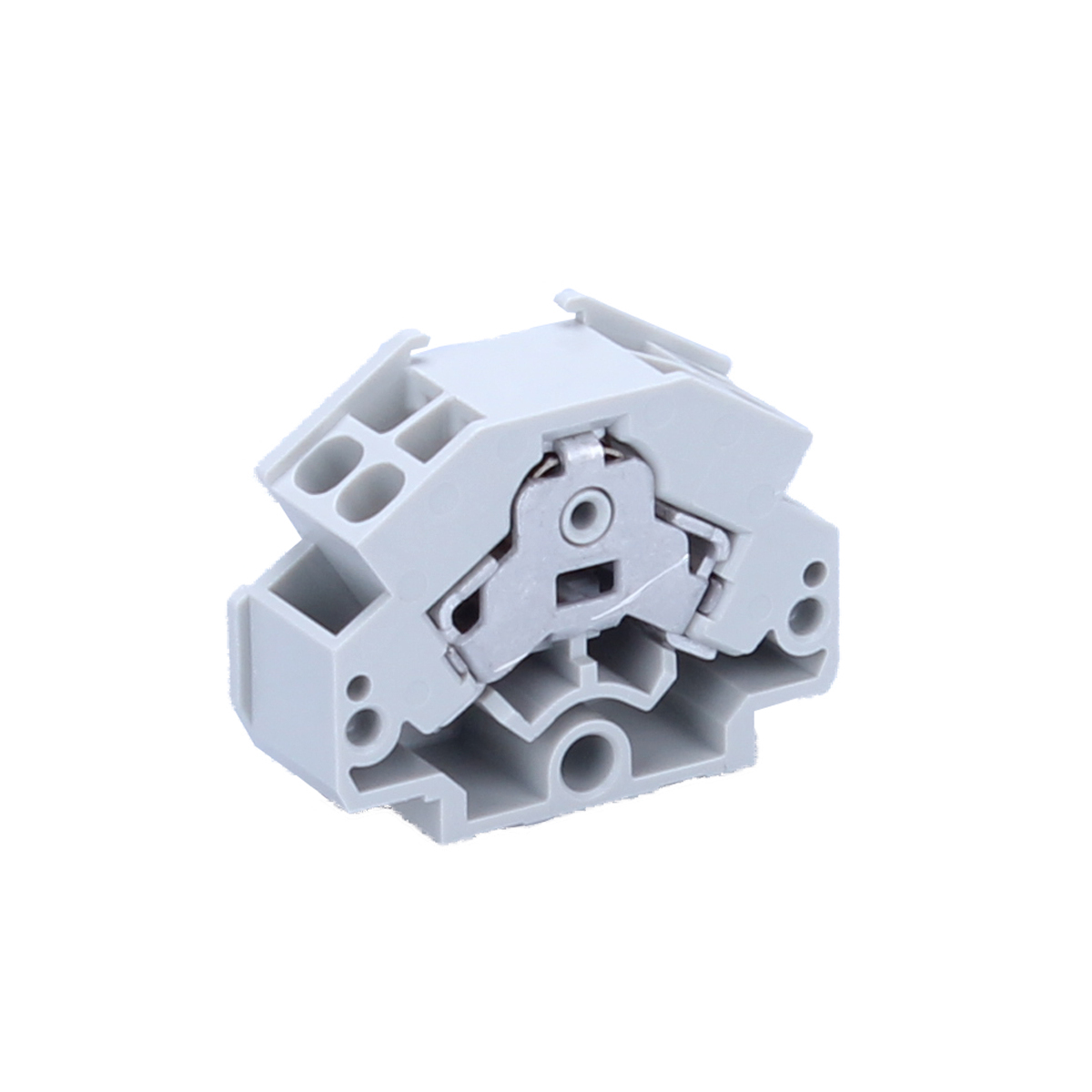

VT-5MD

VT-5Mシリーズ

端子台 / レール取付型 / スプリングロック式 / 一般端子台

定価 125 円 / 個 (販売単位:50)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

小型のスプリングロック式端子台により省スペース化。
結線部は増し締め不要のバネ構造を採用。
1:1と2:2ともにレール取付式と直取付式を設定。
2:2の直取付式にアース用組端子台を設定。

一般仕様
電線サイズ(JIS) 0.5㎟ 0.75㎟ 1.25㎟ 2㎟
電線サイズ(AWG) - - - -
定格絶縁電圧 AC・DC 300V AC・DC 300V AC・DC 300V AC・DC 300V
定格通電電流 6A 9A 15A 15A
端子間ピッチ 10.00mm
形状 1段
電線むき長さ 9~10mm
結線方式 スプリングロック
取付方法 C型20mmレール

組端子台

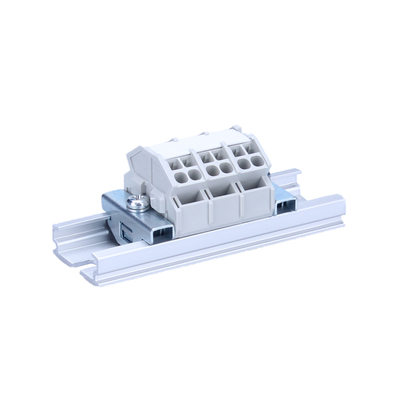

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

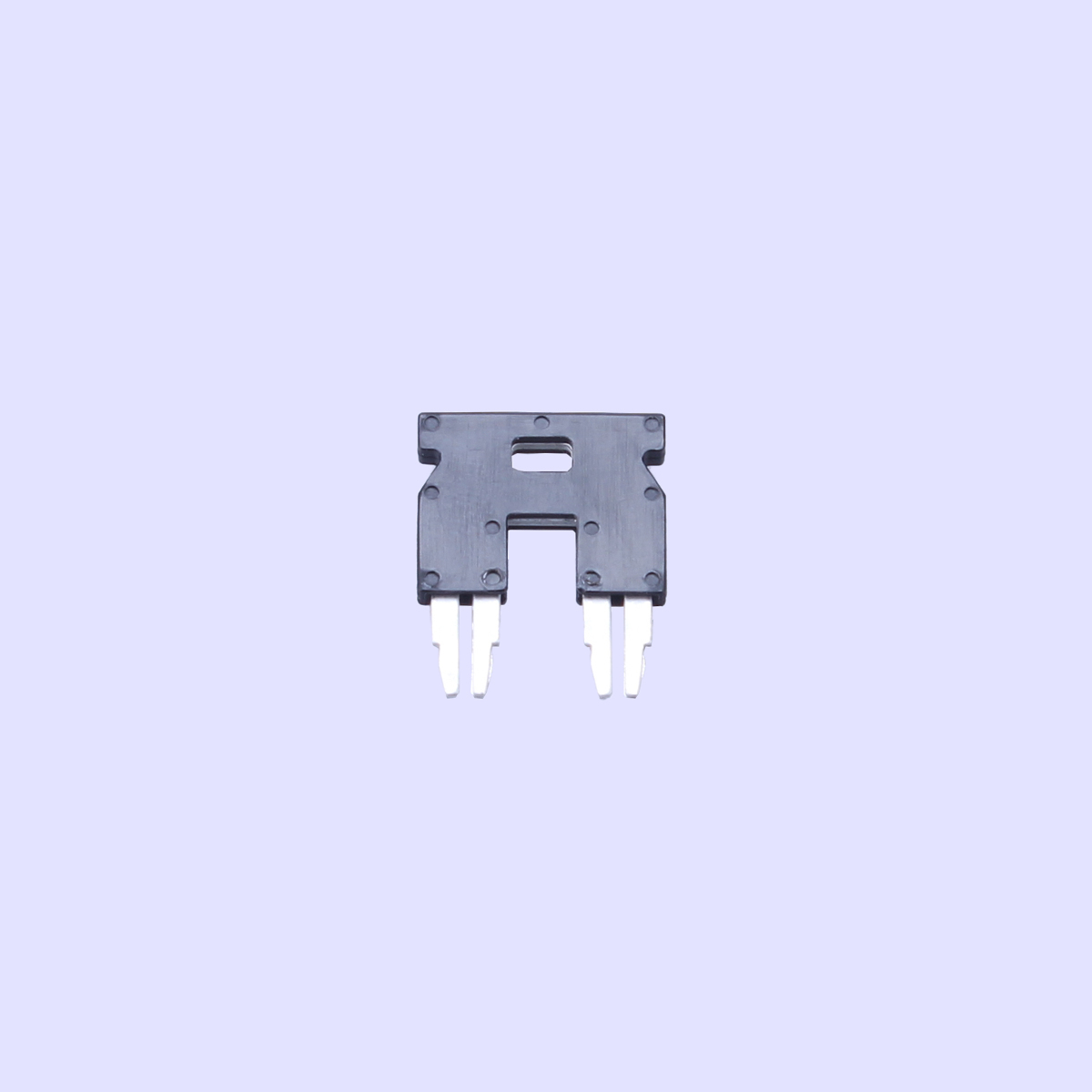

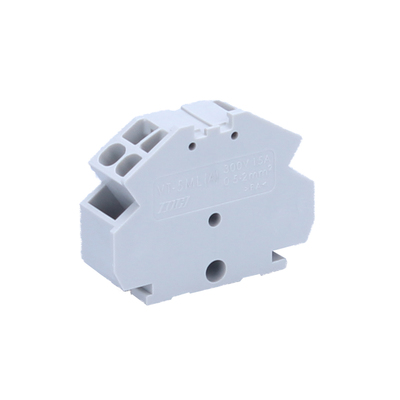

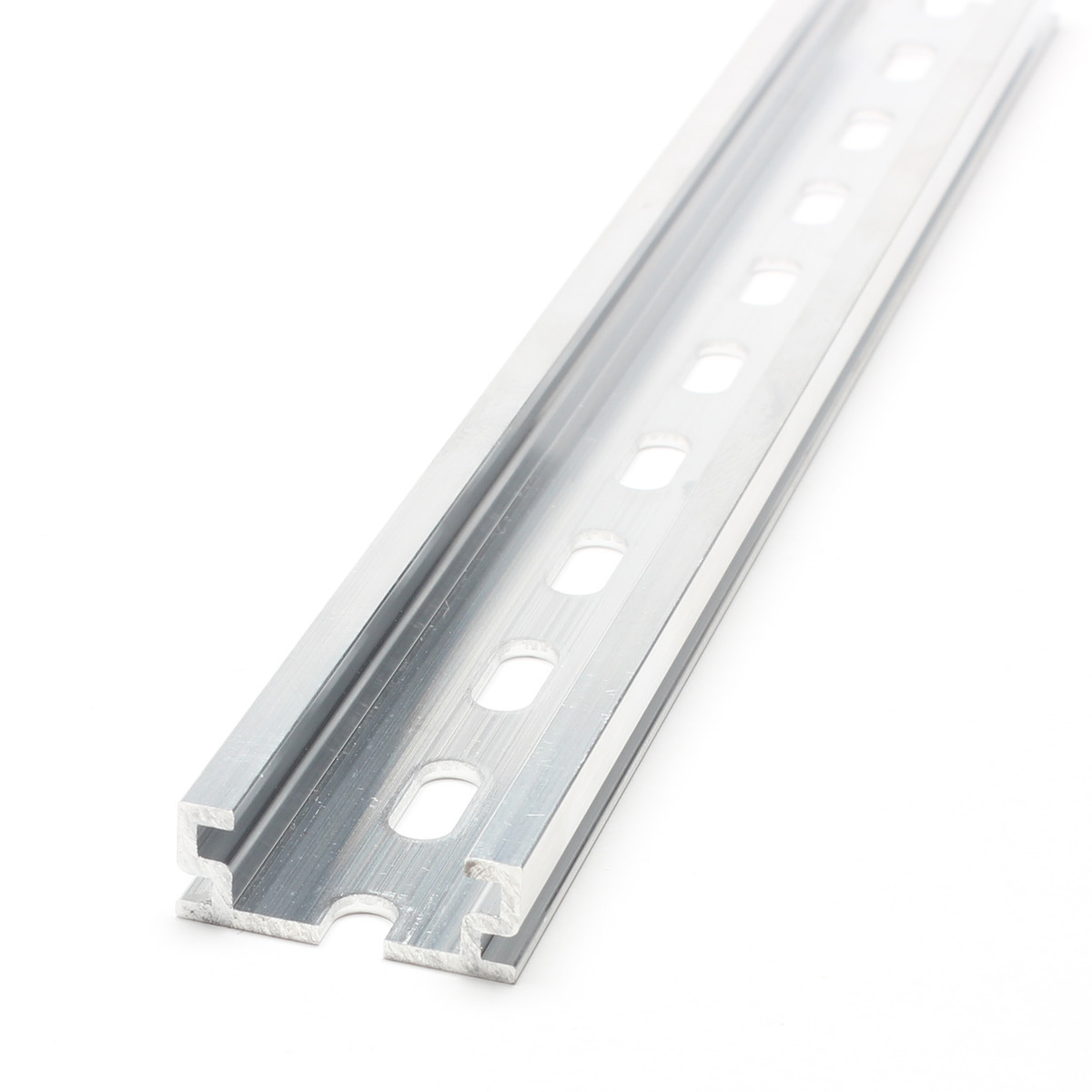

適合オプション(別売)

別売にて下記の商品もご用意しております。
