端子台

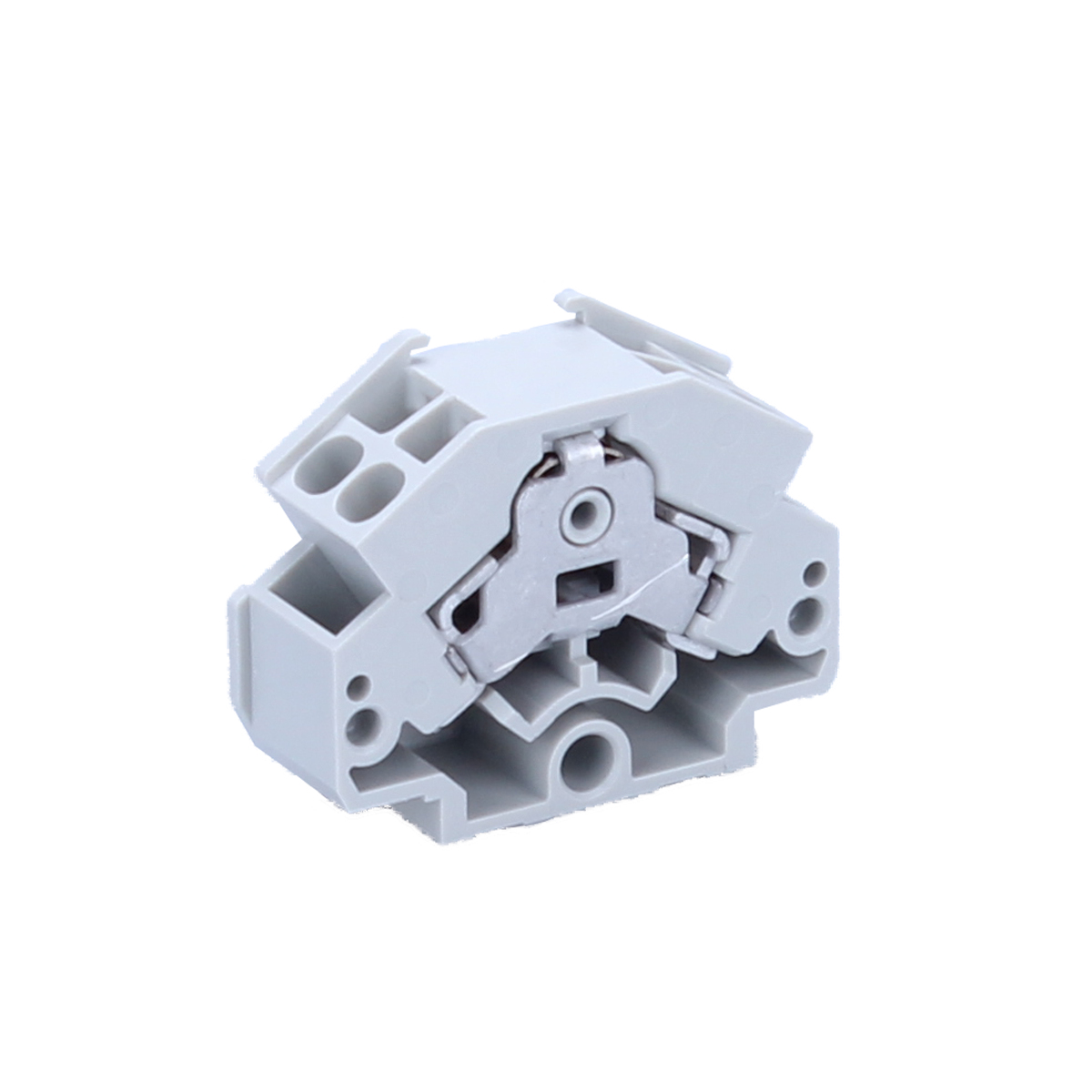

VT-5M シリーズ

レール取付型 / スプリングロック式 / 一般端子台
小型のスプリングロック式端子台により省スペース化。
結線部は増し締め不要のバネ構造を採用。
1:1と2:2ともにレール取付式と直取付式を設定。
2:2の直取付式にアース用組端子台を設定。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35℃以下
絶縁抵抗 各充電部相互間及び各充電部と
取付金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 1500V/1分間
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

絶縁本体 66ナイロン樹脂(グレー) UL94V-0
導電板 C2680R(Snメッキ)
スプリング SUS
記名板 PVC(白)

該当機種一覧

該当件数 2 件

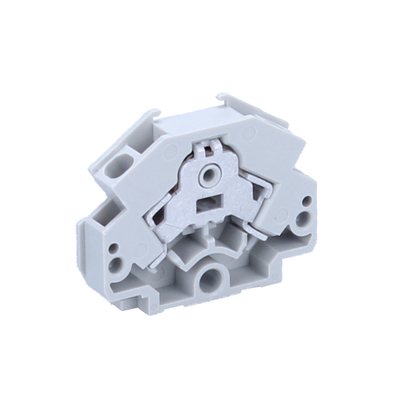

VT-5MS

定価 53 円 / 個

(販売単位:100)

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
300V,300V,300V,300V
定格通電電流
6A,9A,15A,15A
極数
-
形状
1段

VT-5MD

定価 102 円 / 個

(販売単位:50)

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
300V,300V,300V,300V
定格通電電流
6A,9A,15A,15A
極数
-
形状
1段

補足説明
