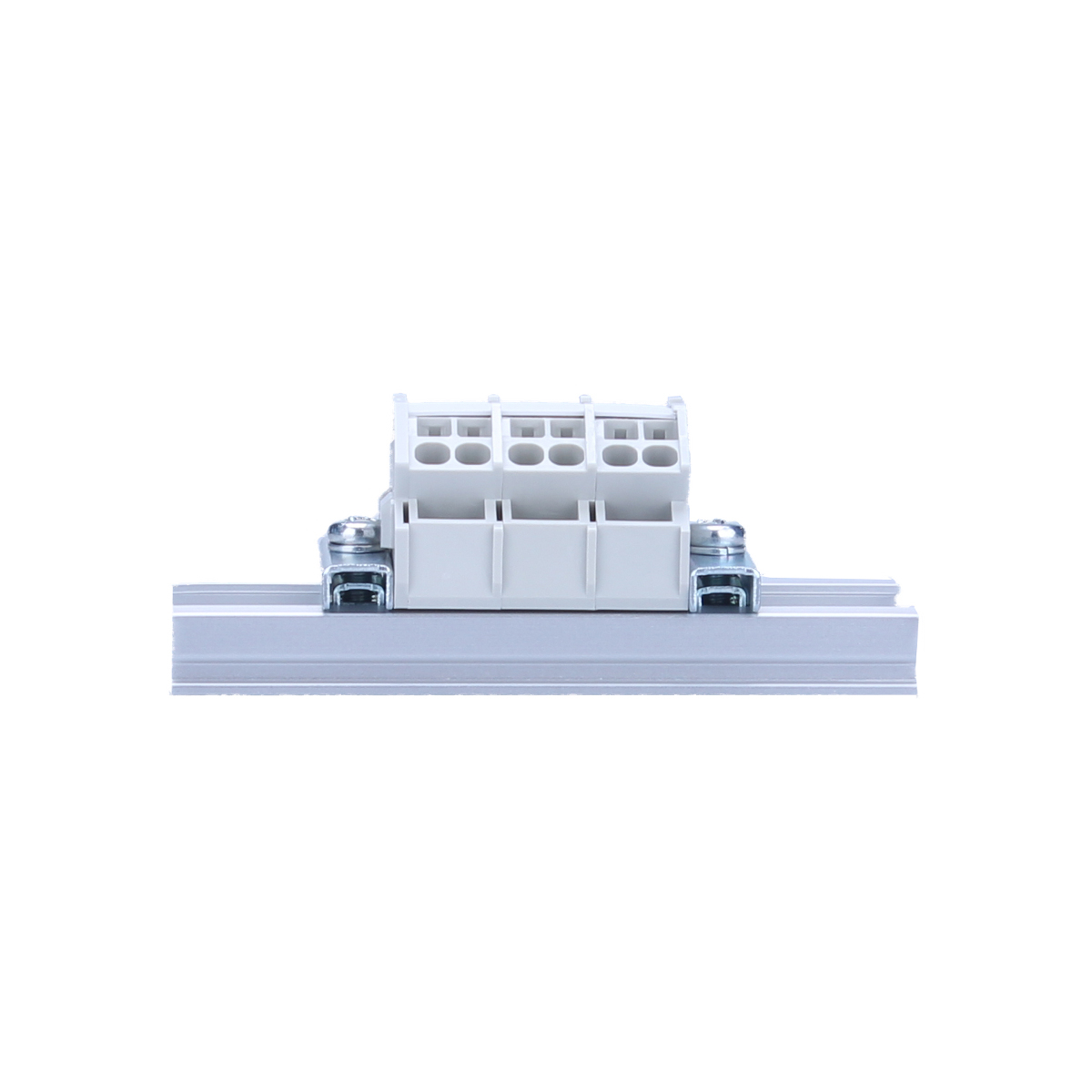

小型のスプリングロック式端子台により省スペース化。
結線部は増し締め不要のバネ構造を採用。
1:1と2:2ともにレール取付式と直取付式を設定。
2:2の直取付式にアース用組端子台を設定。
| 一般仕様 | ||||
|---|---|---|---|---|
| 電線サイズ（JIS） | 0.5㎟ | 0.75㎟ | 1.25㎟ | 2㎟ |
| 電線サイズ（AWG） | - | - | - | - |
| 定格絶縁電圧 | AC・DC 300V | AC・DC 300V | AC・DC 300V | AC・DC 300V |
| 定格通電電流 | 6A | 9A | 15A | 15A |
| 端子間ピッチ | 10.00mm |
|---|---|
| 形状 | 1段 |
| 電線むき長さ | 9～10mmmm |
| 結線方式 | スプリングロック |
| 取付方法 | C型20mmレール |
