MT1XRシリーズに待望のCC-Link IE TSN対応ユニットが追加！
特長
通信、設定の特長はカタログをご参照ください。
製品カタログ:CC-Link IE TSN.pdf
ラインアップ
適合電線
MT1XRシリーズに待望のCC-Link IE TSN対応ユニットが追加！
通信、設定の特長はカタログをご参照ください。
製品カタログ:CC-Link IE TSN.pdf
【製品ラインナップ】
端子台カラーバリエーションは赤・黒・茶・青の4色用意。
16点・32点、全極P(＋コモン)・N(－コモン)・混合PN(＋－コモン) 計12種類。
・端子が分かれているため、入力端子と分岐端子の識別が可能！
・入力端子は、裸線・フェルールどちらも2.5㎟まで接続可能！
【製品ラインナップ】
【工数削減】
【配線がきれいに】
【端子台の削減】
・ステップダウンショートバーを使用する場合は、下記を注意してください。
①端子台の向きを揃える。
②端子台間にそれぞれ側板を使用する。
③側板は使用する位置に加工を行う。
側板の加工について
短絡させる端子台間に使用する側板の通過部分を切断します。
※厚刃のニッパーなどで切り取ろうとすると側板が割れる場合があります。
ショートバーの挿入について
大サイズの端子台上面と同じ高さになるまで挿入します。
ショートバーの取り外しについて
マイナスドライバーをショートバーと端子台の隙間に差し込み、ショートバーを持ち上げます。
ショートバーを破損しないように、マイナスドライバーは奥まで差し込んでから持ち上げてください。
製品カタログ:BOXTR-2025.pdf
コネクタ式BOXターミナルパネルマウント用
今までになかった全く新しい機構の中継BOXに20極を追加発売！
使用方法の詳細はこちらをご確認ください。
端子台はBOXTR-1015に内蔵の10極タイプを2個使用しています。
10極の端子台が２個、引き出し口も2ヵ所あるため、「動力線と信号線を分ける」ことも可能です。
製品カタログ：CMNシリーズ.pdf
①サイズがコンパクト
CMNシリーズは端子台内全ての接続箇所がコモンになっているため、ショートバー不要でサイズダウンになります。
PT-20とCMN-301の8極をサイズ比較した場合45％サイズダウン！
記名板が動く構造と導電板の段差により、省スペース化を実現しています。
②全4機種が同じサイズ
ネジサイズが異なる機種もコンパクト！
直付けする際に共通の取付ピッチで取り付け可能のため、異なるネジサイズに取り替えたいときも簡単！
③ショートバーで同機種同士を増設可能
コモン端子を増やすことができる連結用ショートバーを全4機種揃えています。
④レールへワンタッチ取付け
片方の足に傾けてレールに引っ掛け、上から下に押さえ込むだけでワンタッチ取付が完了。
取外し方法
⑤オプションで連結・直付け可能
オプションの直付け金具CMN-Kを両側に使用することで直付けが可能に。
さらに連結金具CMN-Jを使用することで4Pまで連結して使用することができます。
※連結金具は直付けの場合のみ使用
直取付方法
⑥直付式組端子台も販売
工数削減や、選定しやすくするために、直付式組端子台もご用意しています。
組端子台は1P～4Pまで対応しています。
製品カタログ：基板用端子台ラインアップ.pdf
VTC5シリーズ 新発売
・5ｍｍピッチで2.5mm2電線(フェルール付)がプッシュイン可能
・標準的な1段・2段、上下半ピッチずらして作業性を重視した2段（千鳥配線）、
奥行方向のスペ-スを抑えられる3段と豊富なバリエーションをご用意
・スプリングロック式のため、振動に強く、メンテナンスフリ－
製品カタログ：基板用端子台_VTC5シリーズ.pdf
VTC-52シリーズに2段端子台VTC-521S追加
・弊社製品CC-LinkやPCRY等に採用している基板用端子台をラインアップに追加
製品カタログ：基板用端子台_VTC-52シリーズ.pdf
弊社インターフェイスでおなじみの端子台を製品へ
弊社インターフェイスで採用している端子台を製品として発売。お客様オリジナルの基板に弊社で実績がある端子台をぜひご採用ください。
PCA7-□U（弊社インターフェイス：PCA7シリーズ搭載品）
・ネジアップ構造によりネジ脱落が無く、丸端子・Ｙ端子どちらも結線が可能
製品カタログ：基板用端子台_PCA7シリーズ.pdf
EKW-□P（弊社インターフェイス：PCNシリーズ搭載品）
・ネジを緩めても脱落しないサポートスクリューを採用
・Y端子接続を意図した専用端子台
※セルフアップネジに組み替えた丸形圧着端子仕様の製作も可能ですのでお問い合わせください。
製品カタログ：基板用端子台_EKWシリーズ.pdf
基板用コネクタ端子台RK508シリーズ 新発売
・1.5mm2電線(フェルール付)がプッシュイン可能
・ソケットへの取付け、取外しが可能な2ピース構造
・コネクタ端子台は取付け、取外しがしやすいDタイプとネジ固定ができるDFタイプを設定
・ソケットは電線の取り回しに合わせ、コンタクトピンがストレートのSタイプと90°曲げのLタイプを設定。
SもLもコネクタ端子台のDタイプとDFタイプに対応
・弊社製品CC-Linkの伝送/電源用として採用している2ピース構造の基板用コネクタ端子台です。
製品カタログ：基板用端子台_RK508シリーズ.pdf
]]>
製品カタログ：PCWシリーズ.pdf
2.5㎟ 電線対応のPCWシリーズを新発売！
スプリングロック式端子台を搭載しているため、フェルールを使用していただければ、差し込むだけで簡単に結線が可能です。
増し締めも不要で作業時間の短縮に！
PCWシリーズは、16機種を発売！
MILコネクタ標準品（20、34、40、50極）、FCN40極標準品、PLC対応品、コモン端子台20極をラインアップ。
製品カタログ：BOXTH スプリングロック式端子台シリーズ.pdf
スプリングロック式端子台VTXシリーズと3WAY開閉方式BOXTHシリーズを組み合わせて発売！
さらに使いやすく、より効率的な接続作業を実現しました。
端子台の定格、極数、BOXの大きさによる組み合わせで7機種を揃えています。
挿し込むだけで配線作業が完了！ネジ締め作業などが不要でメンテナンスフリー！
配線作業が不慣れな初心者でも作業が簡単に！
振動による配線の緩みや経年での信頼性に対する心配も不要！
]]>
製品カタログ：GT1VRシリーズ.pdf
1.25㎟電線対応CT1VRシリーズの2.5㎟電線対応タイプを新発売！
CT1VRシリーズの使いやすさはそのままに、より多くの用途にご使用いただけます！
GT1VRシリーズはスプリングロック式端子台を採用。
フェルールを使用していただければ、差し込むだけで簡単に結線が可能です。
増し締めも不要で作業時間の短縮に！
ターミナルにコモン端子が内蔵されているため、2線式・3線式センサーどちらを配線しても端子台周りがすっきり！
結線間違いの削減、メンテナンス効率の向上が期待されます。
カバーを装着することでホコリを防ぐことができ、記名シールでI/O部の端子記名が可能です。
※NON HOLDタイプの設定はありません。
GT1VRと合わせてTA2.08-10YEを発売します。
IV線2㎟に対応できるフェルールとして追加しました。仕様は下記の通りです。
製品カタログ：VTXシリーズ.pdf
従来のグレー、青、赤、オレンジ、緑（アース）に加え全サイズに黒色をラインアップ追加！
製品カタログ：VTXCシリーズ.pdf
従来の茶、青に加えて赤と黒をラインアップ追加！
側板を挟まずに連結しますと色違いでも同極になります。極が違う端子台の間には必ず側板を挟んでください。
製品カタログ:BOXTR.pdf
BOXターミナルの新しいかたち
２ピースパネルマウントBOXターミナルを新発売！
盤面は丸穴加工のみでOKで、角穴加工、切り欠き加工は不要です。
フタの固定はレバーロック
ネジ締め作業不要で煩わしいトルク管理はいりません
ロック操作は指でワンタッチ
解除操作はマイナスドライバー等の工具を使用するため、意図しないレバー
ロック解除によるレバーの誤作動を防ぎます
端子台両端にある端子台ロックにより、取付けによる固定も取外しも簡単
配線状況に合わせて作業しやすいフード側の端子台も取付け・取外しが可能
また、盤面に角穴加工を行うと、配線したまま端子台の引き入れ・引き出しが可能
製品カタログ：フェルール圧着機.pdf
フェルールの圧着作業を全自動・半自動で行う圧着機を新発売！
全自動と半自動（卓上・ハンディ）の3タイプをラインアップ！
面倒なフェルール圧着作業を素早く簡単に！
特別なスキルも不要でどなたでも確実に圧着作業を行えます。
ボタン操作ひとつで２つのモードが選べます。
・皮むきだけを行う、ストリップモード
・皮むきと圧着加工を一度に行う、圧着モード
基本仕様の同梱ツ－ルで0.5㎟～1.5㎟まで圧着可能で、別売の拡張ツ－ルキットを使用すると
0.25㎟～0.34㎟ / 2.5㎟ / 4㎟まで加工できます。
電線を挿したフェル－ルを工具にセットしフットスイッチを踏むだけで圧着可能な卓上タイプです。
両手が空くため導体をフェル－ルに挿入する作業やカシメ時の電線保持など、補助作業がとてもラクになります。
また、フェル－ルが仮収納できる2つのトレ－も便利です。
電線を挿したフェル－ルを工具にセットし、青いレバ－を押すだけで圧着可能なハンディタイプです。
本体はコンパクトで、手動式のような握力の負担を軽減します。
製品を安心してご使用いただけるよう、必要に応じて的確なサポートを提供いたします。
また、ご不明点等ございましたらお気軽にお問い合わせください。
製品カタログ：VTXCシリーズ.pdf
特長1 連結するのみで同極化
連結によりコモン化するため、端子台のコモン化にショートバーが不要です。
特長2 端子台の色は茶色と青色をラインアップ
センサー類の結線場所が一目で分かります。
使用例

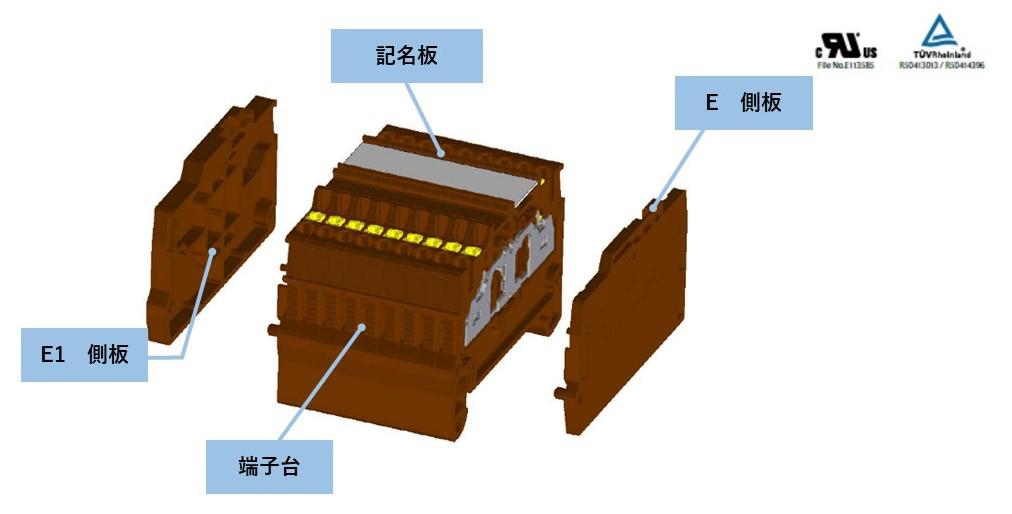

基本構成
注1） VTXCの組端子台は上記組合せのブロック状での出荷になります。
（止め金具及びレールは標準組端子台に付属しません。）
レールに取り付けた組端子台をお求めの場合は最寄りの営業所にお問い合わせください。
注2） 標準組端子台として2Pから17Pまで在庫を用意しております。
18P以上をお求めの場合は最寄りの営業所にお問い合わせください。
連結の外し方
接点を保護するため、きつめの篏合構造になっております。連結は手でも外すことはできますが、
工具を使用する場合はマイナスドライバーを端子台の溝に差込み、捻って篏合部を外してください。
※VTXC-1.5/4及びVTXC-2.5/4は端子台上部にも溝があります。

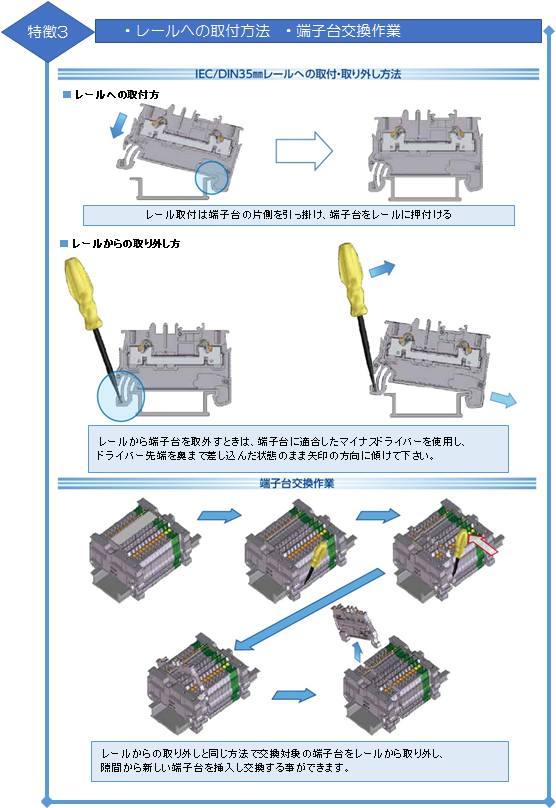

IEC/DIN35mmレールへの取付・取り外し方法
□レールへの取付方
□レールからの取り外し方
※組端子台から外すときは止め金具を外し、
端子台がレール方向に倒すことができる隙間を空けてください。
注意事項
VTXシリーズの外し方と異なりますので注意してください。
・VTXC-1.5/2とVTXC-1.5/4及びVTXC-2.5/2とVTXC-2.5/4の連結はできません。
・結線作業、記名板取付・取り外し方法はVTXシリーズと同様になります。
]]>・VTXシリーズ 追加機種、グループマーカ 新登場！
製品カタログ：VTXシリーズ.pdf
