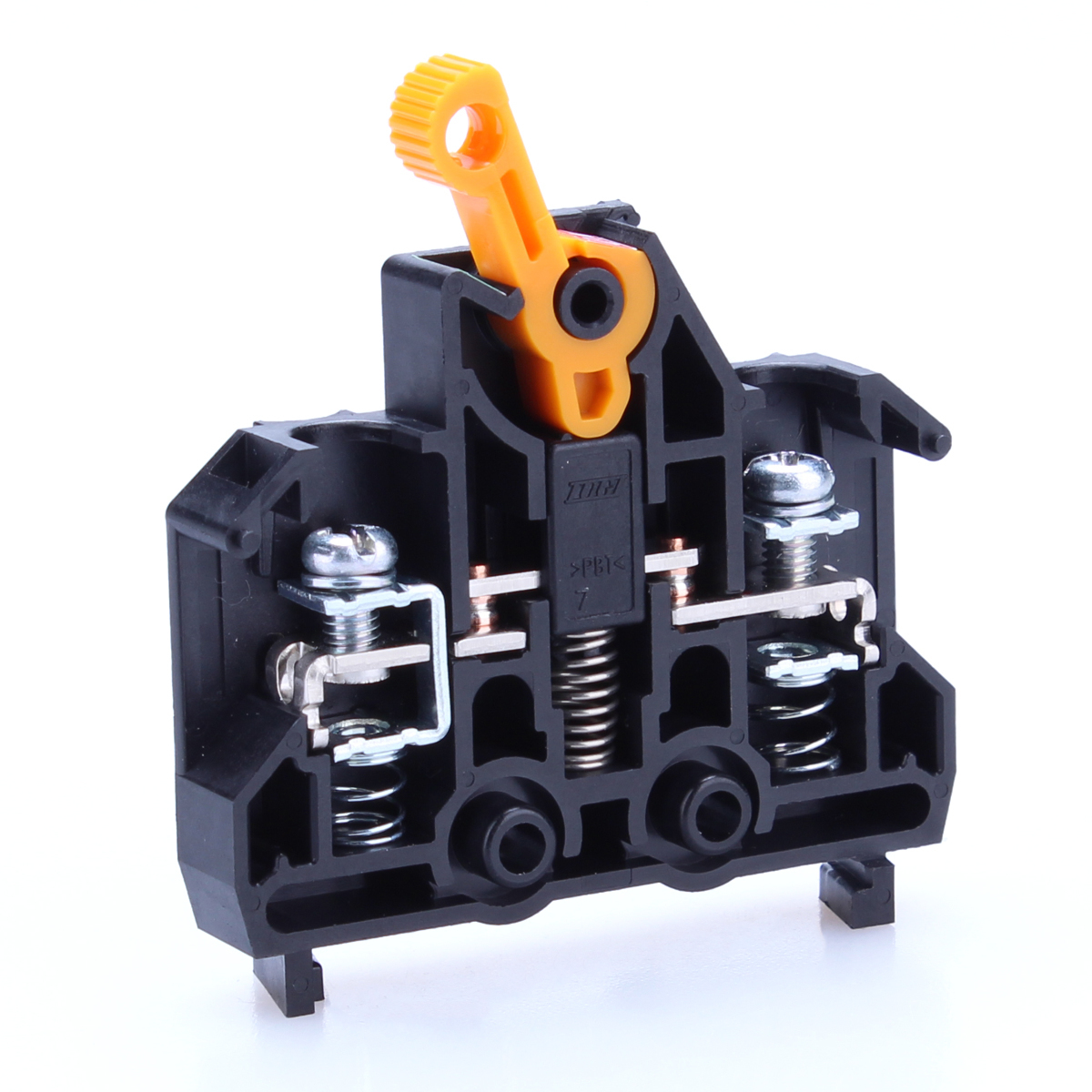

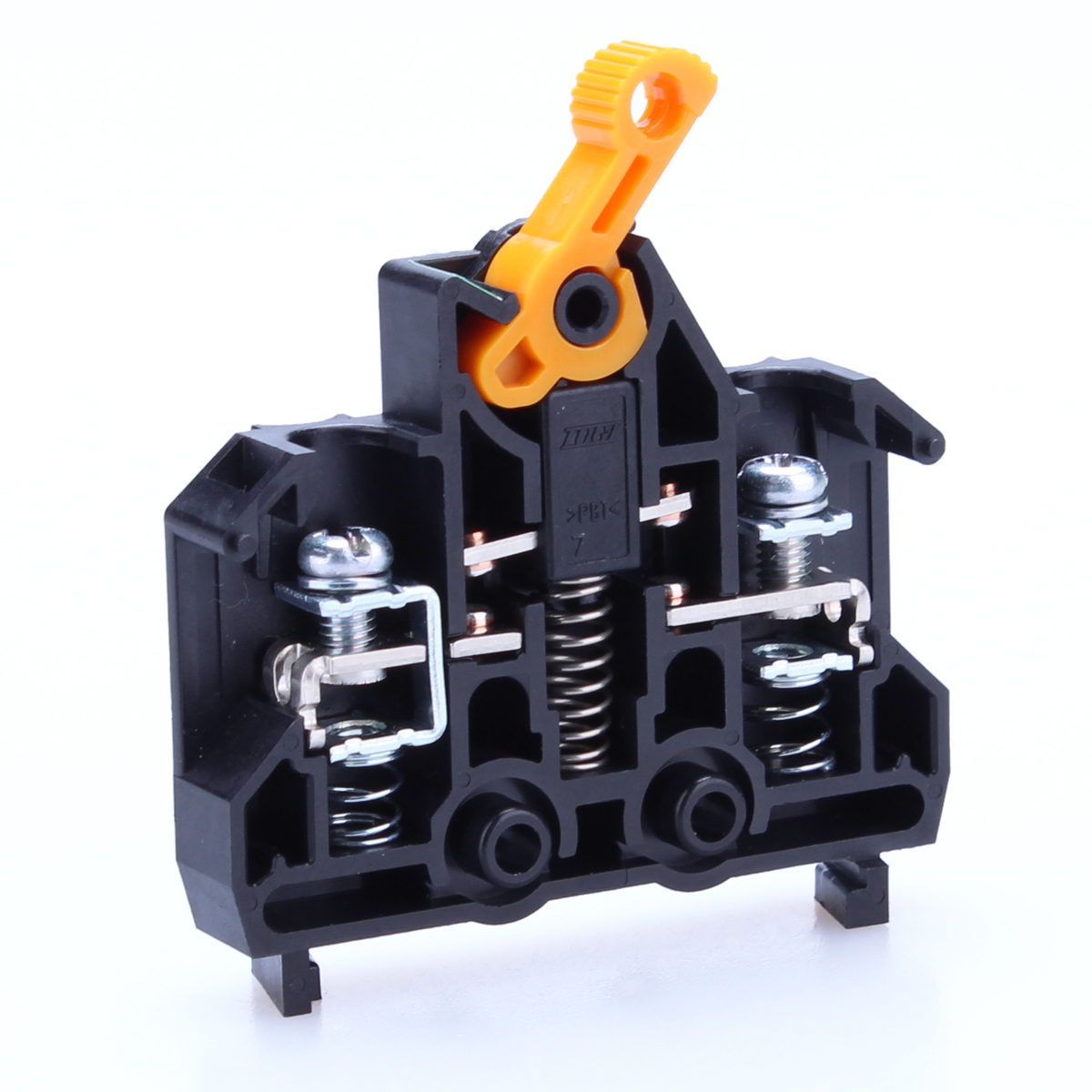

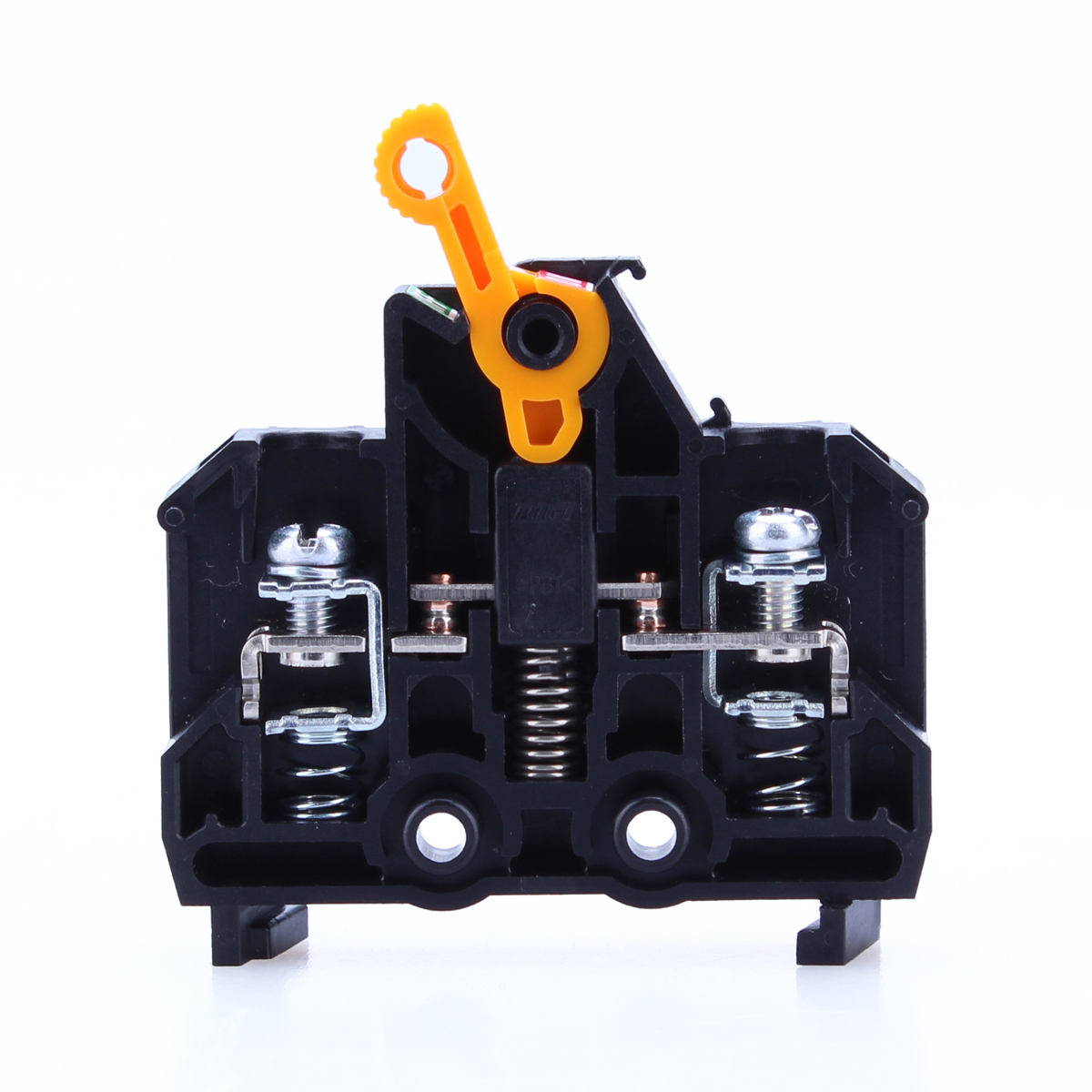

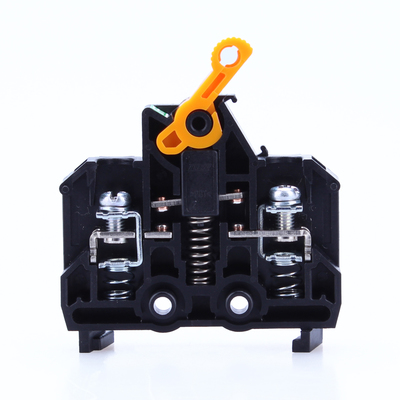

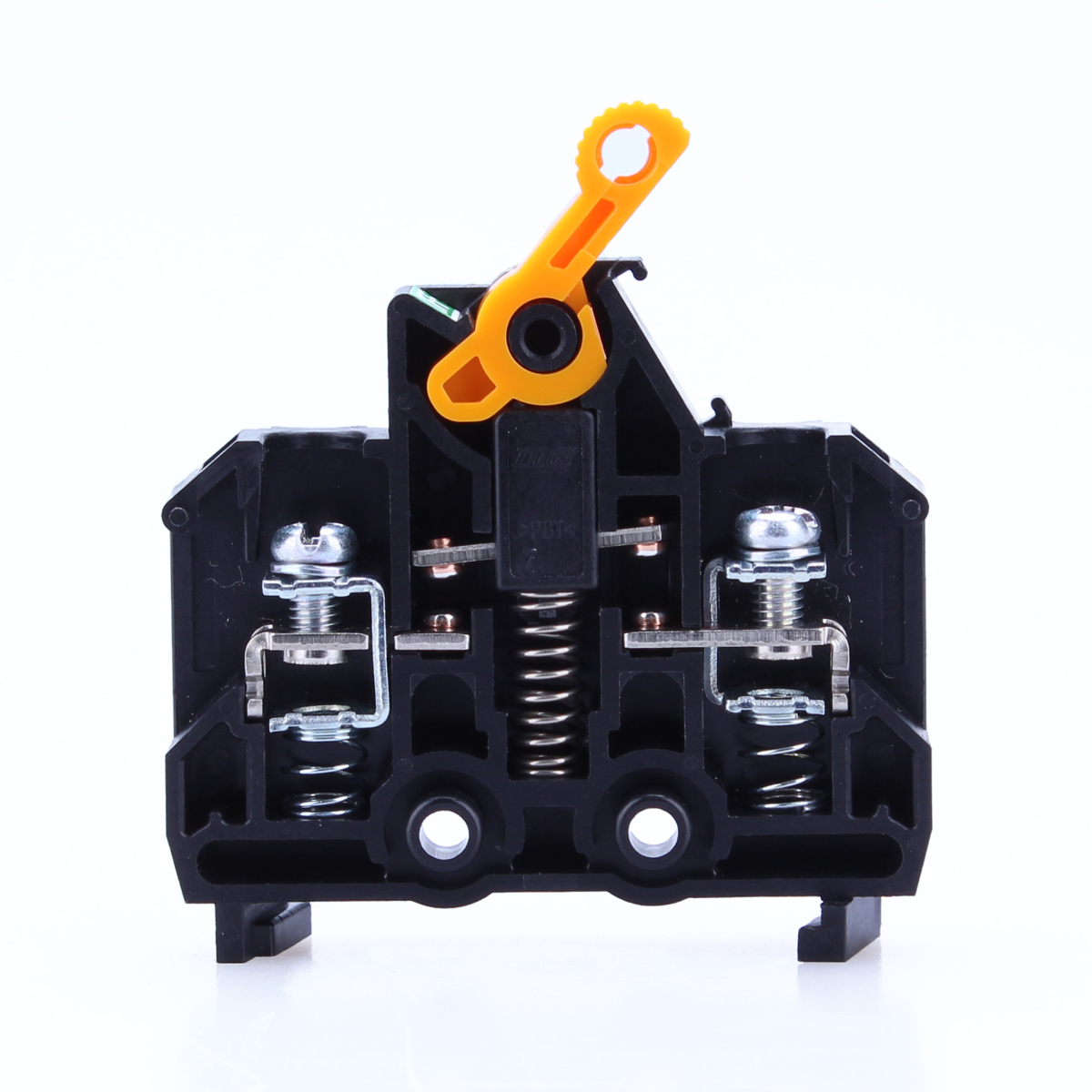

DTS-20

DTSシリーズ

端子台 / レール取付型 / ネジアップ式 / フィンガープロテクション付断路端子台

定価 575 円 / 個 (販売単位:40)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

特長1 ハイスペック

【高電圧仕様】

・定格絶縁電圧:AC/DC600V
・定格インパルス耐電圧:6KV
・耐電圧:2,500Vac/1分間


【耐 環 境 性】

・耐燃焼性:UL94-V0
・耐トラッキング性(CTI):175~250V
・耐熱性(RTI):110℃
・耐発火性(HWI):15~19秒


【更にAgNi(銀、ニッケル)接点を採用】

①アークの切れが良い
②溶着し難い
③硬い




特長2 2種類の取付方法

レール取付型と直取付型の2種類のシリーズをラインアップ




特長3 作業ミスを軽減

ON/OFF表示付きで視やすく改善!不具合の心配なし




特長4 安全設計

フィンガープロテクト構造の採用により、指による接触事故を未然に防ぐ安全対策やネジの落下による短絡事故から機械設備を守る端子ネジ脱落防止




特長5 充実のオプション

ストッパーでレバーの操作ミスを防止


最大6極連結にて断路することも可能

【先入れタイプ】

組み端子台の製作時にノブ連動ピンを組込みすれば、最大6Pまで連結可能!


【後入れタイプ】

ユーザーにてノブ連動ピンを組込みする場合は、最大2Pまで連結可能!!


一般仕様
電線サイズ(JIS) 2㎟
電線サイズ(AWG) -
定格絶縁電圧 AC・DC 600V
定格通電電流 20A
ネジサイズ M3.5
端子間ピッチ 8.00mm
形状 1段
構造 断路機能
締付トルク 0.8~1.4N・m
結線方式 ネジアップ
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
