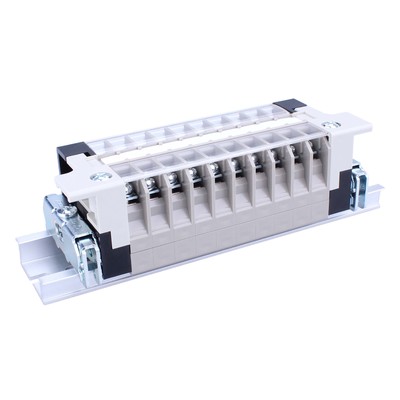

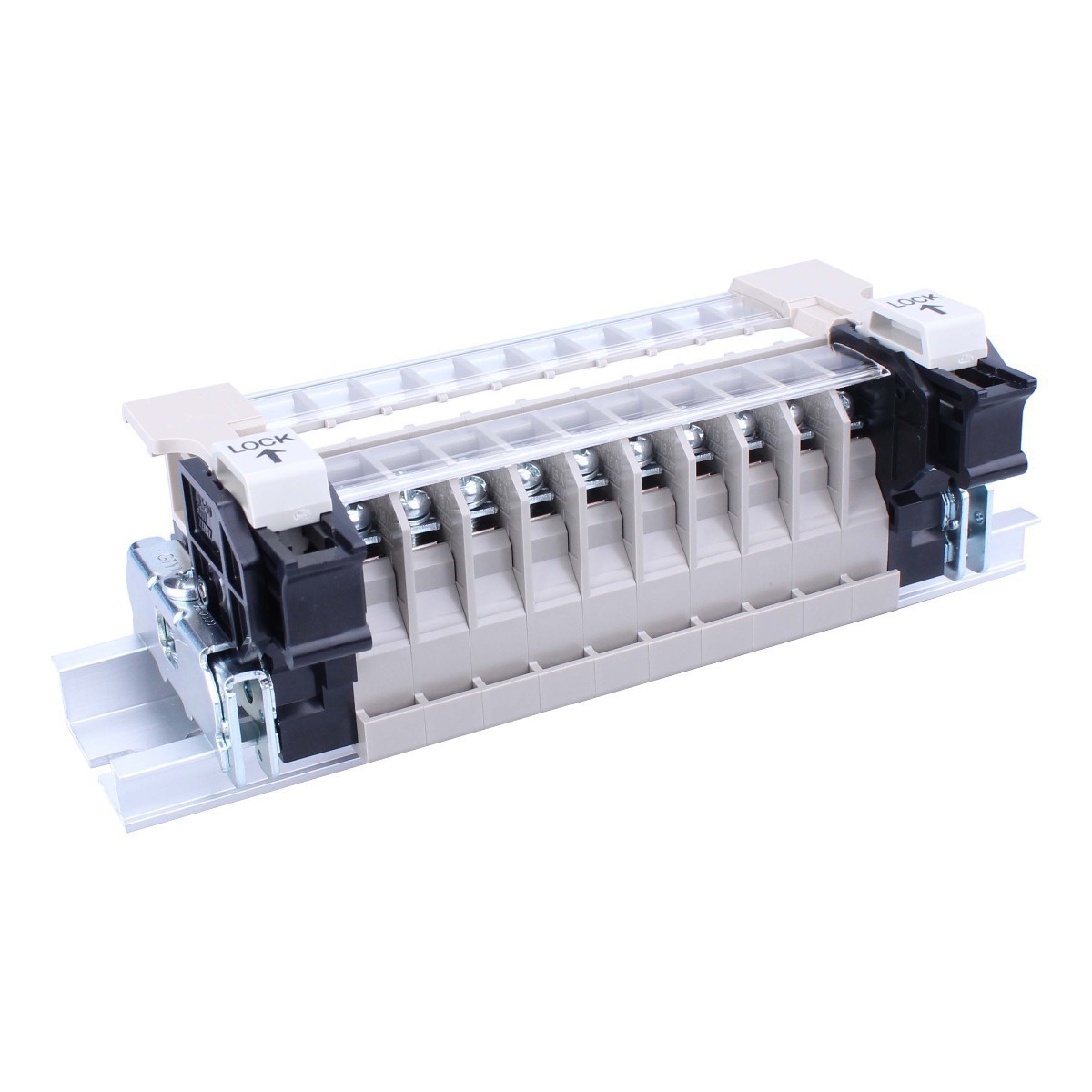

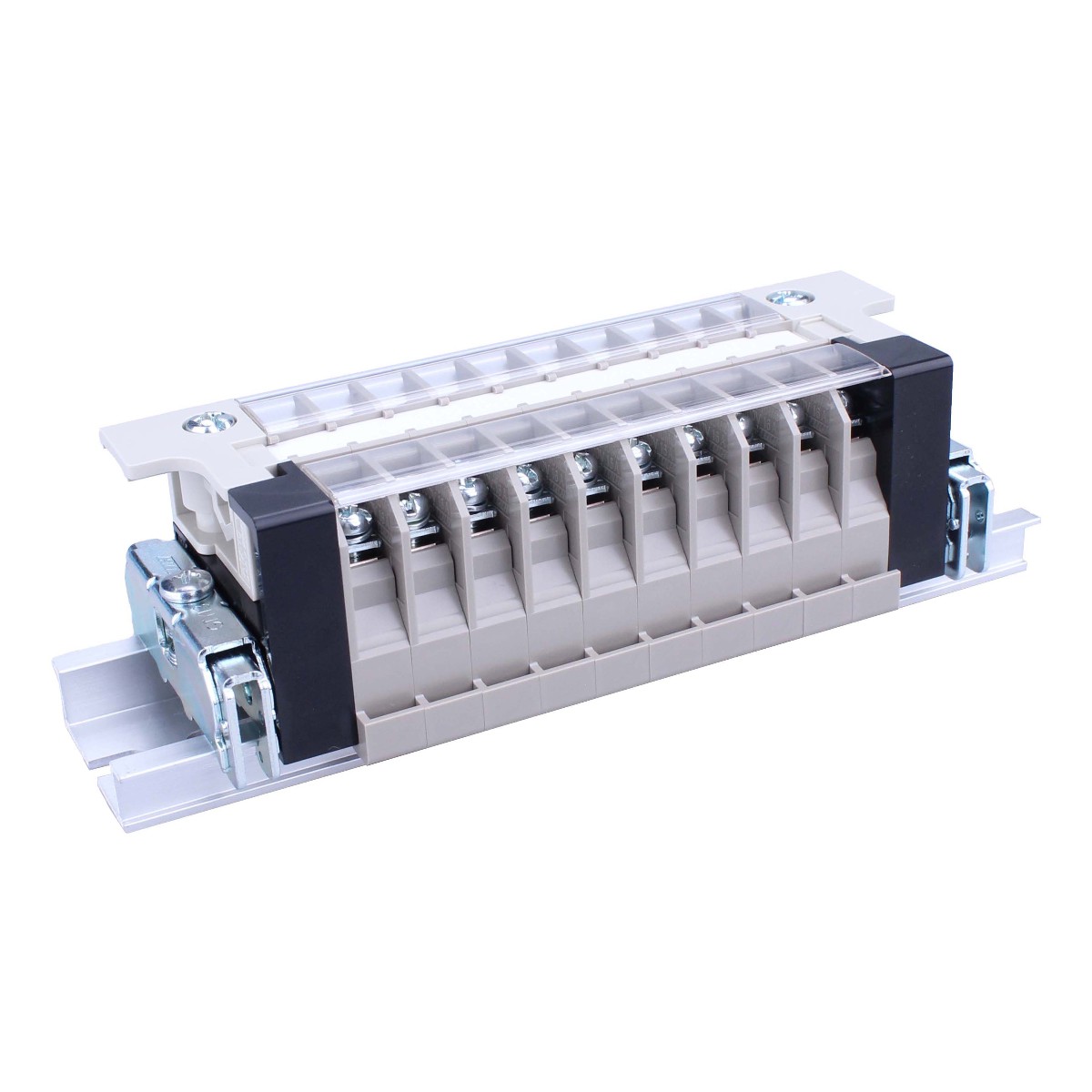

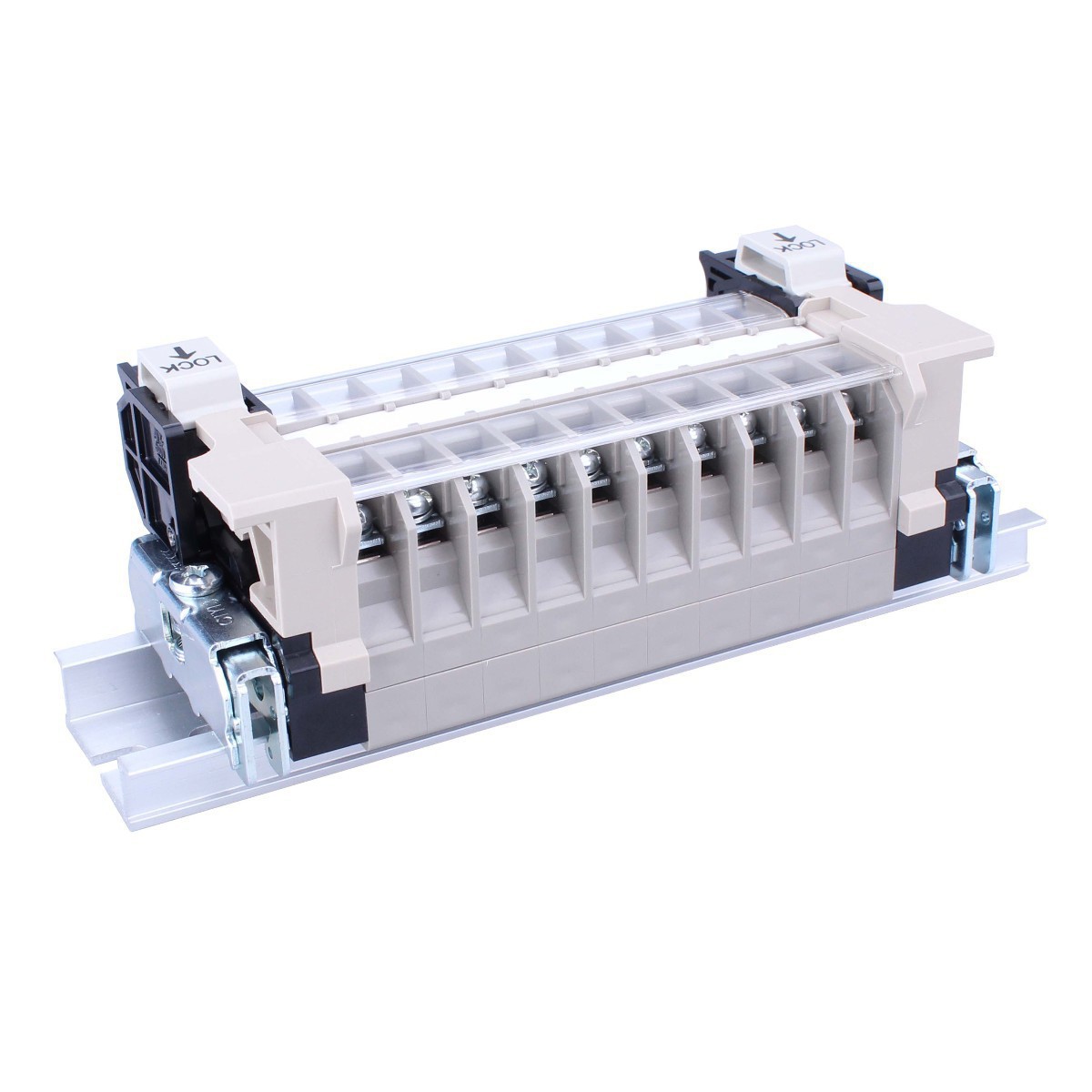

ATX-10MC(組端子台のみでの販売となります。)

ATX-10MCシリーズ

端子台 / レール取付型 / ネジアップ式 / 2ピース端子台

この製品についてのお問い合せ

製品情報



【特徴】
低電圧/微小電流回路に最適!!接点部は酸化皮膜の影響を受けにくい金メッキ仕様。
電線を接続したまま一括で取付け、取外しが可能。
制御盤同士の現地での接続や制御盤の交換、置換えの省力化と時間短縮が可能。
誤挿入防止プレートを使用する事によって、現場での誤配線を未然に防止。
新設定のレバー固定方式で狭い場所でも取り外しが容易。
着脱端子部を新スライドロック機構でワンタッチ固定。
レバー固定方式を採用することで隣接設置を省スペース化。

一般仕様
電線サイズ(JIS) 2㎟
電線サイズ(AWG) -
定格絶縁電圧 AC・DC 600V
定格通電電流 16A
ネジサイズ M3.5
端子間ピッチ 8.00mm
形状 1段
構造 2ピース
締付トルク 0.8~1.4N・m
結線方式 ネジアップ
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

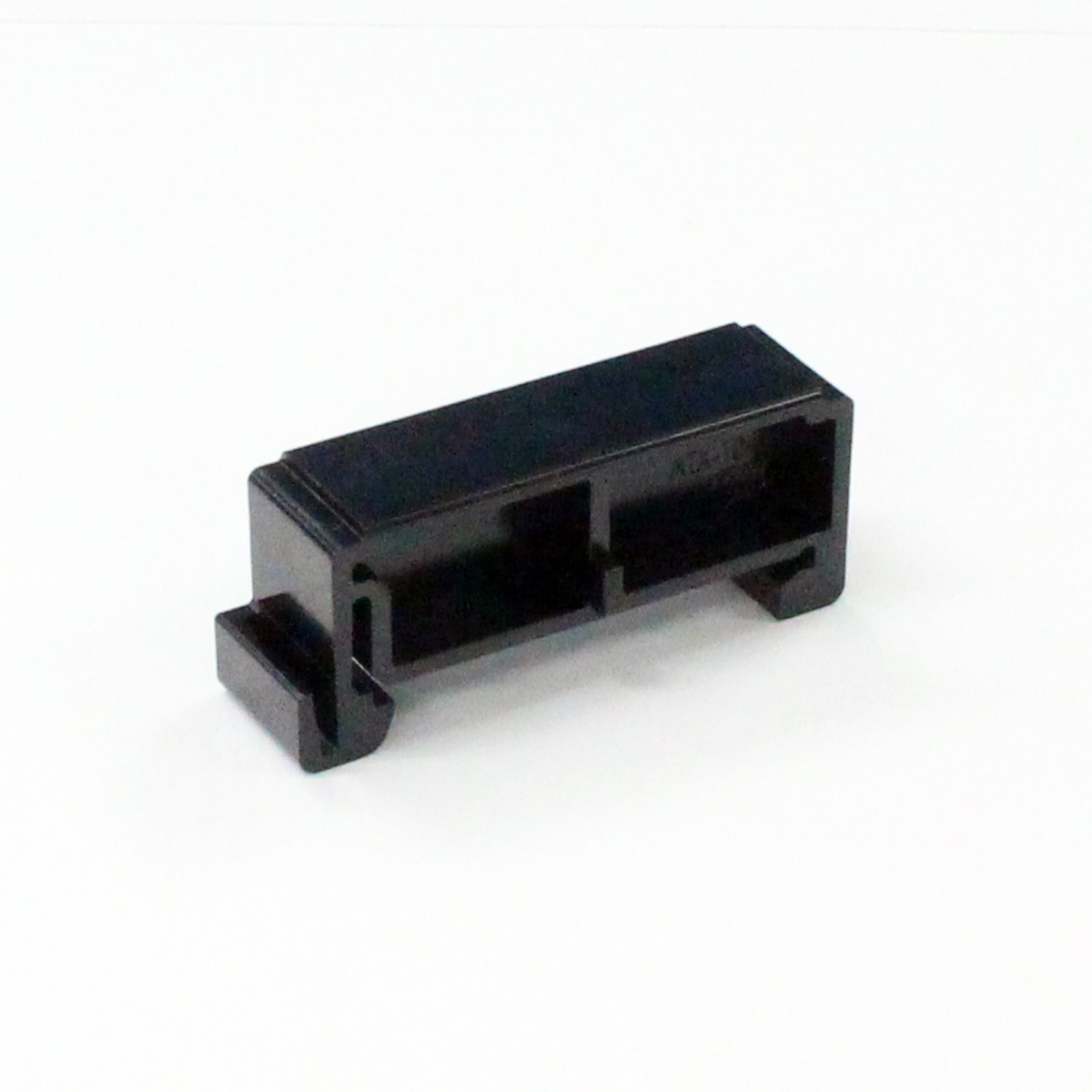

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
