端子台

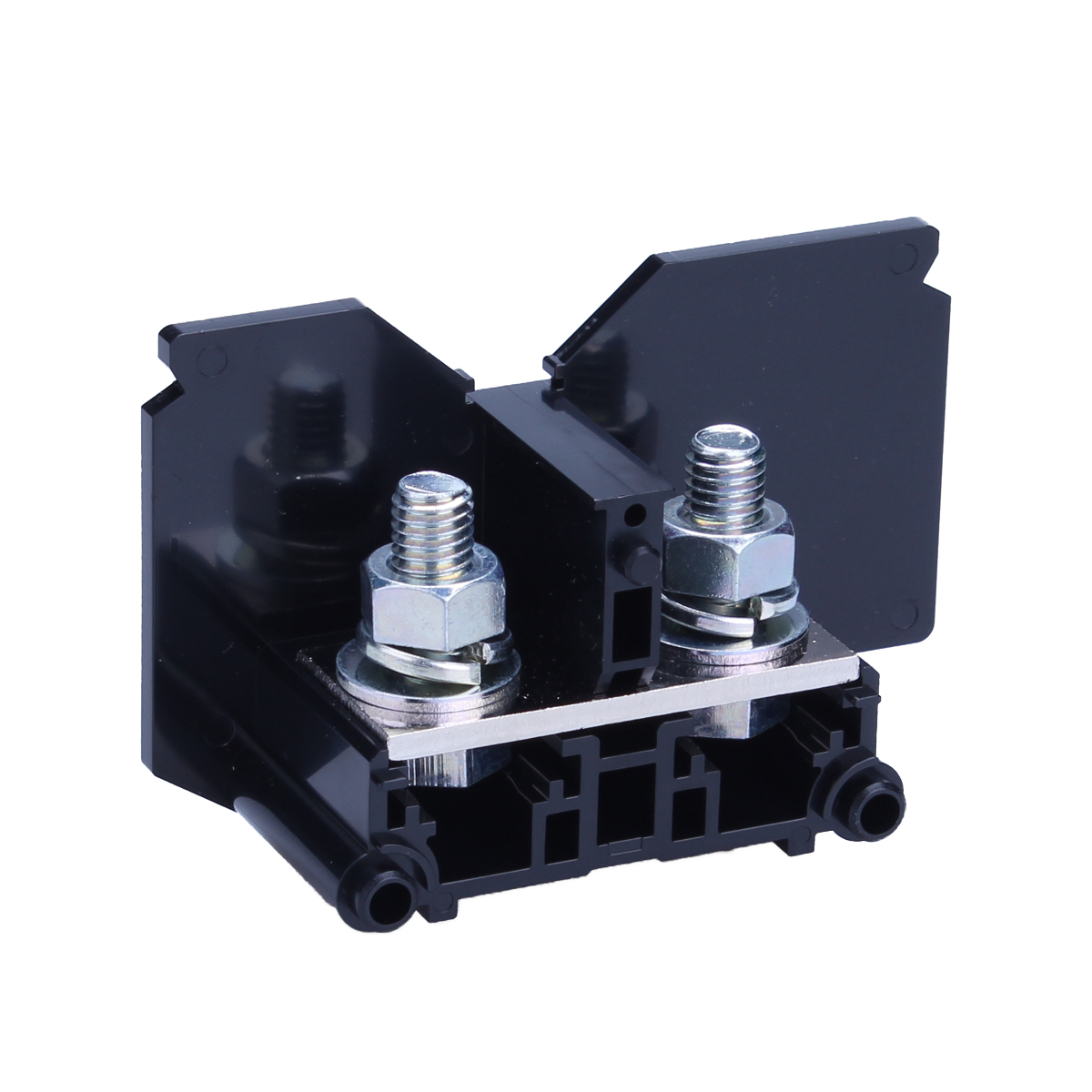

PTX-S シリーズ

レール取付型 / スタッドボルト式 / 一般端子台
・絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用
・ボルトに圧着端子を掛けた状態(仮止状態)が可能となり、配線作業を効率化
・同線用圧着端子(JIS C 2805)で要求される高いトルク値で締め付けが可能

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35℃以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V/1分間
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 変性PPE樹脂(黒色) UL94V-0
導電板 C2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 変性PPE樹脂(黒色) UL94V-0
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 3 件

PTX-60S

定価 409 円 / 個

(販売単位:6)

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
94A,132A,132A
極数
-
形状
1段

PTX-100S

定価 427 円 / 個

(販売単位:6)

端子ネジ
M8
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
94A,132A,175A
極数
-
形状
1段

PTX-225S

定価 1,137 円 / 個

(販売単位:6)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V
定格通電電流
175A,240A
極数
-
形状
1段

補足説明
