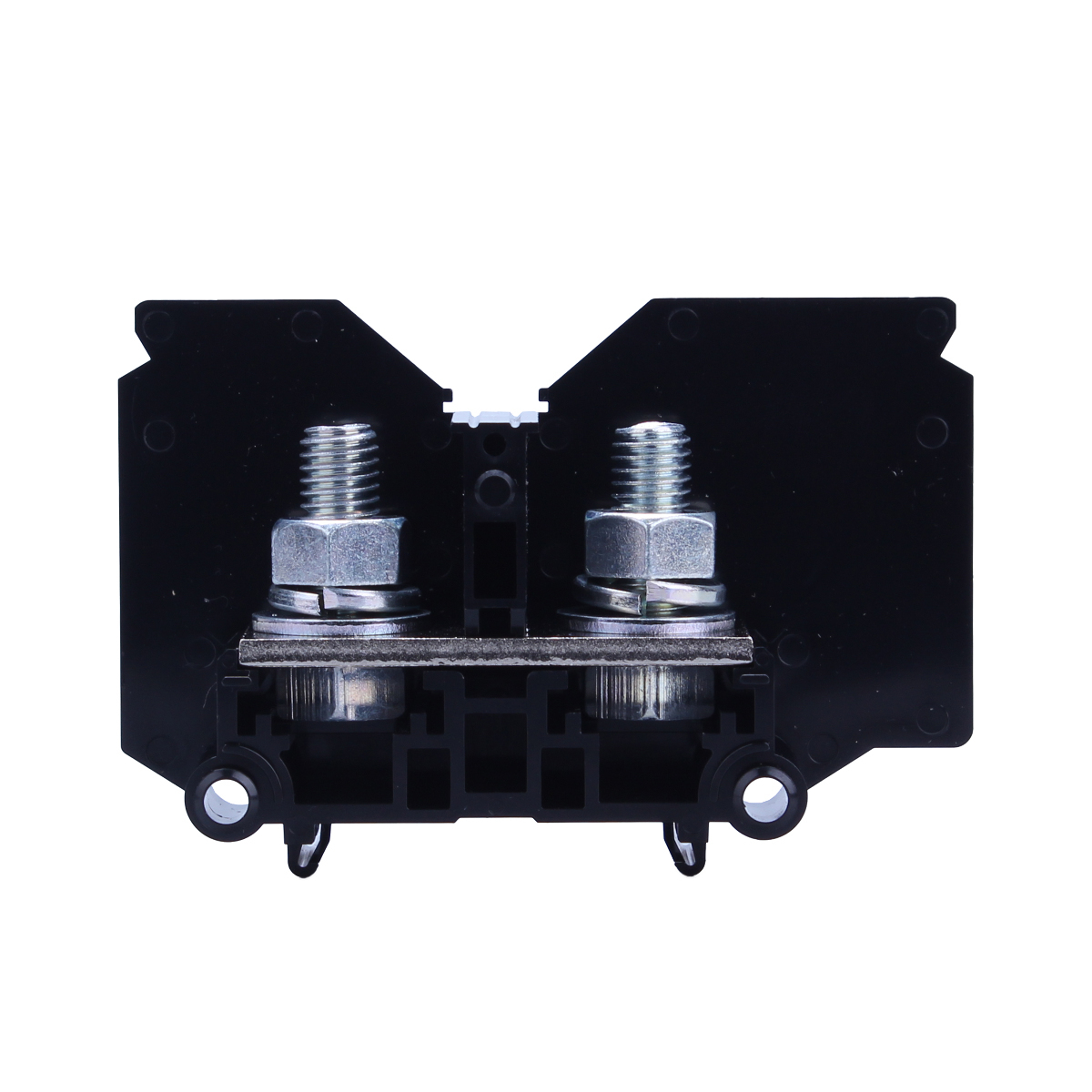

PTX-60S

PTX-Sシリーズ

端子台 / レール取付型 / スタッドボルト式 / 一般端子台

定価 409 円 / 個 (販売単位:6)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

・絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用
・ボルトに圧着端子を掛けた状態(仮止状態)が可能となり、配線作業を効率化
・同線用圧着端子(JIS C 2805)で要求される高いトルク値で締め付けが可能

一般仕様
電線サイズ(JIS) 22㎟ 38㎟ 60㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V AC・DC 1000V
定格通電電流 94A 132A 132A
ネジサイズ M8
端子間ピッチ 25.00mm
形状 1段
構造 スタッド
締付トルク 6.0~9.0N・m(JIS C8201-7-1)
8.9~10.8N・m(JIS C2805)
結線方式 セルフアップ
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

適合オプション(別売)

別売にて下記の商品もご用意しております。
