端子台

図版のダウンロード
ができます。

VTXW シリーズ

レール取付型 / スプリングロック式 / 2段端子台


※下記の仕様についてはカタログをご参照ください。
※UL詳細仕様についてはULのホームページより弊社File No.E113585をご確認ください。
製品一覧はこちら

性能・特性

標準使用状態 周囲温度-25℃～+60℃
（氷結又は、結露しないこと）
相対湿度45～85%
温度上昇 導電金具の温度上昇値35℃以下
絶縁抵抗 各充電部相互間及び各充電部と
取付金属板間で200MΩ以上
（DC500Vメガにて）
商用周波耐電圧 3000V/1分間
定格インパルス耐電圧 6KV
準拠規格 JIS C 8201―7―1
NECA C 2811（旧JIS C 2811）

材質

絶縁本体 66ナイロン樹脂 UL94 V-0
導電板 銅
スプリング SUS
記名板 PVC（白）
ボタン 66ナイロン樹脂 UL94 V-0

該当機種一覧

該当件数 20 件

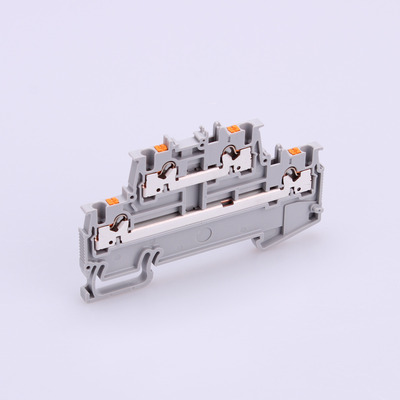

VTXW-1.5/2

定価　172 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

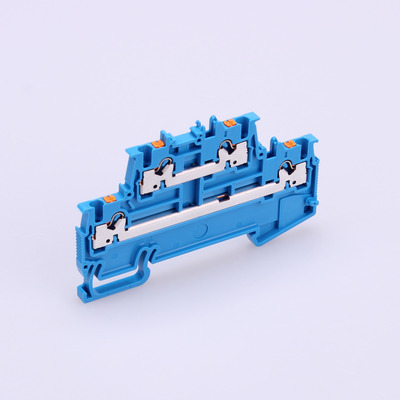

VTXW-1.5/2BL

定価　185 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

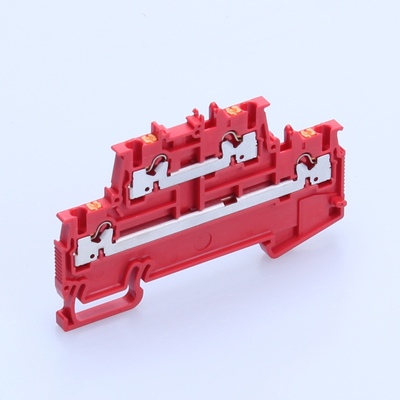

VTXW-1.5/2R

定価　185 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

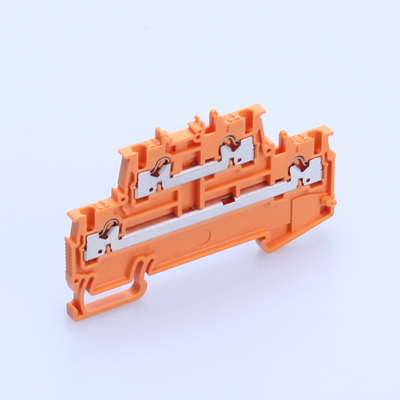

VTXW-1.5/2O

定価　185 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,17A,17A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXW-1.5/2-PE

定価　486 円 / 個

（販売単位：25）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
-
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

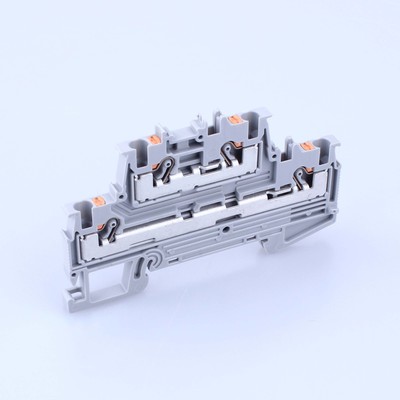

VTXW-2/2

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

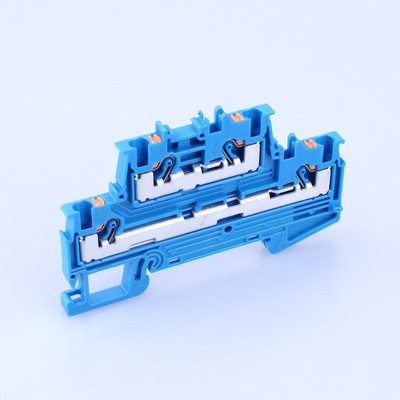

VTXW-2/2BL

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

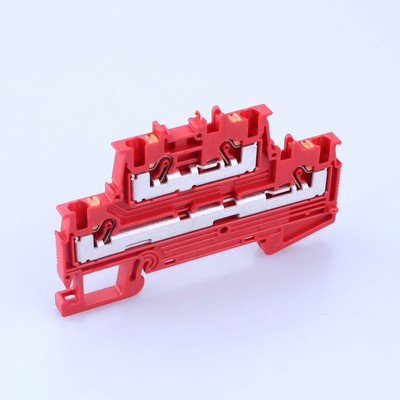

VTXW-2/2R

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

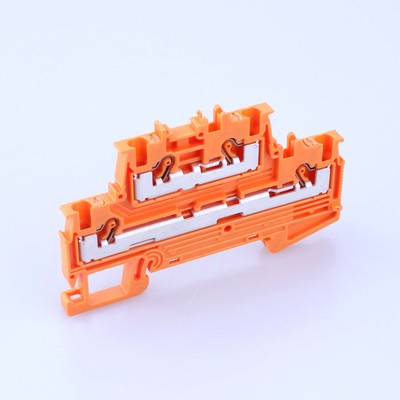

VTXW-2/2O

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXW-2/2-PE

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
500V,500V,500V,500V,500V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

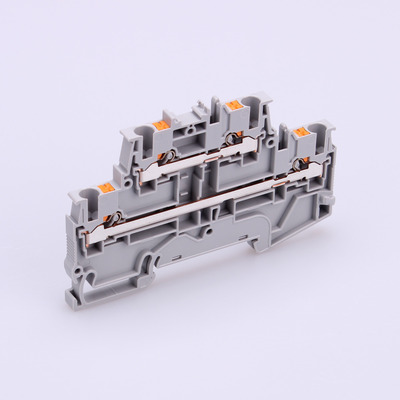

VTXW-2.5/2

定価　185 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

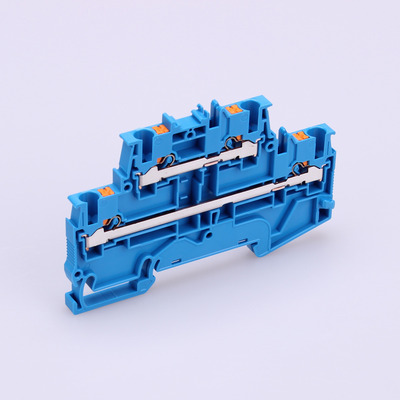

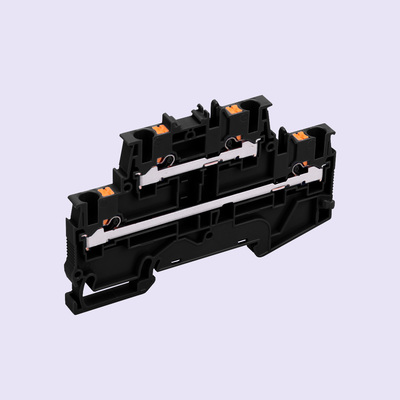

VTXW-2.5/2BL

定価　197 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

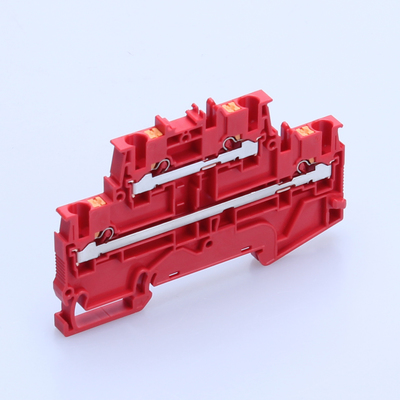

VTXW-2.5/2R

定価　197 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

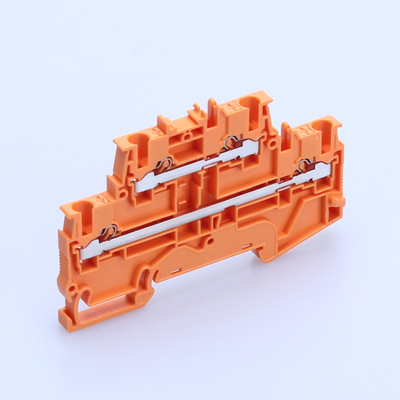

VTXW-2.5/2O

定価　197 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,13A,17A,24A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

VTXW-2.5/2-PE

定価　517 円 / 個

（販売単位：25）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

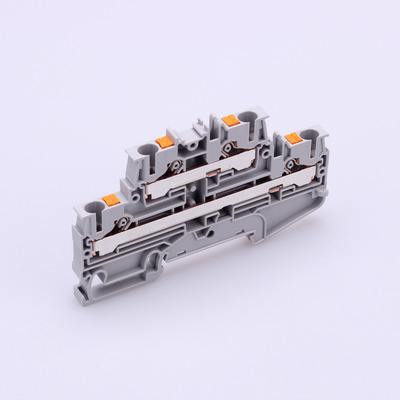

VTXW-4/2

定価　286 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

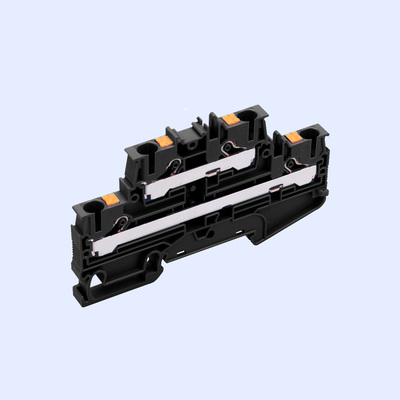

VTXW-4/2BL

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

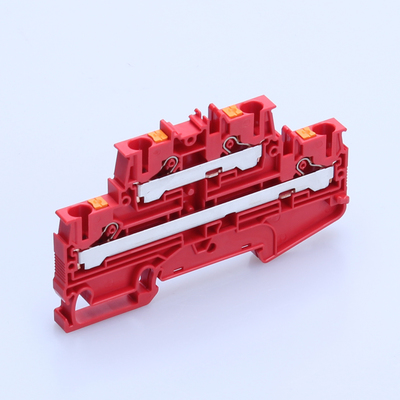

VTXW-4/2R

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

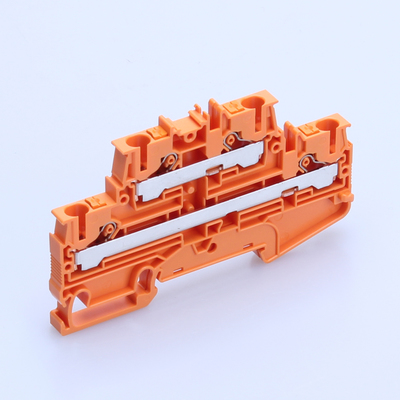

VTXW-4/2O

定価　299 円 / 個

（販売単位：50）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
6A,9A,17A,24A,32A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

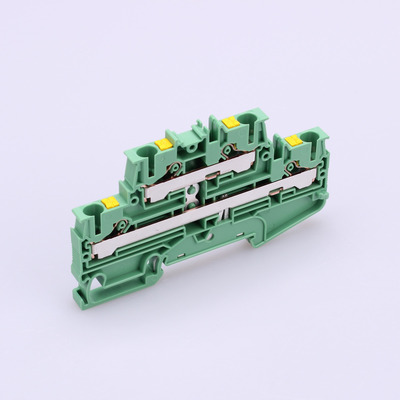

VTXW-4/2-PE

定価　558 円 / 個

（販売単位：25）

端子ネジ
-
結線方式
スプリングロック
定格絶縁電圧
800V,800V,800V,800V,800V
定格通電電流
-
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
