端子台

PT側板(直取付型) シリーズ

オプション / 側板 / 側板

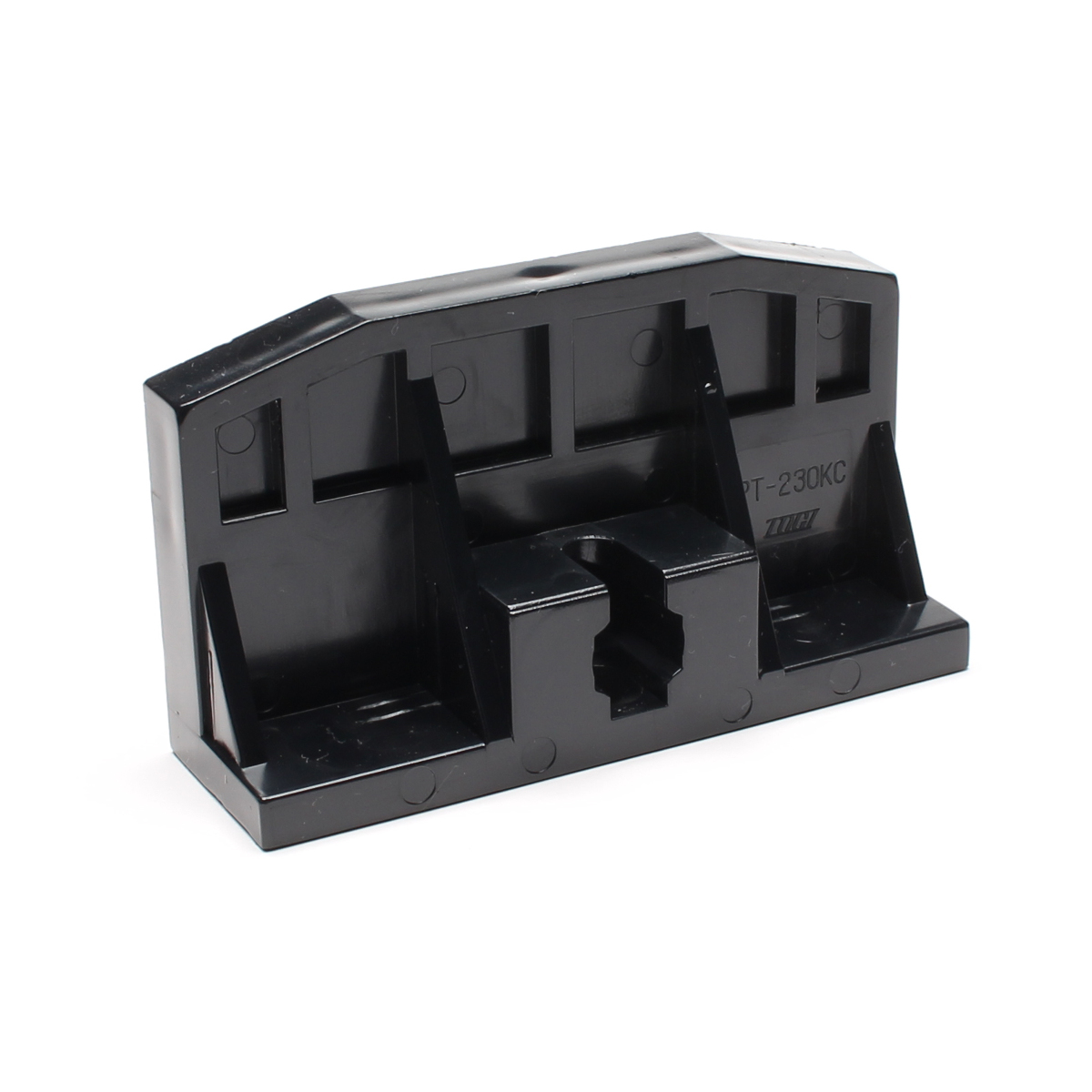

PTシリーズ用側板

性能・特性

標準使用状態 周囲温度-25℃+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 形PT-20~PT-150:3000V 1分間
形PT-200~PT-600:5000V 1分間
定格インパルス耐電圧 形PT-20~PT-150V:8KV
形PT-200~PT-600:12KV
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

側板 変性PPE樹脂(黒色) UL94V-0

該当機種一覧

該当件数 2 件

PT-230KC

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

ダウンロード

PT-460KC

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

ダウンロード

補足説明
