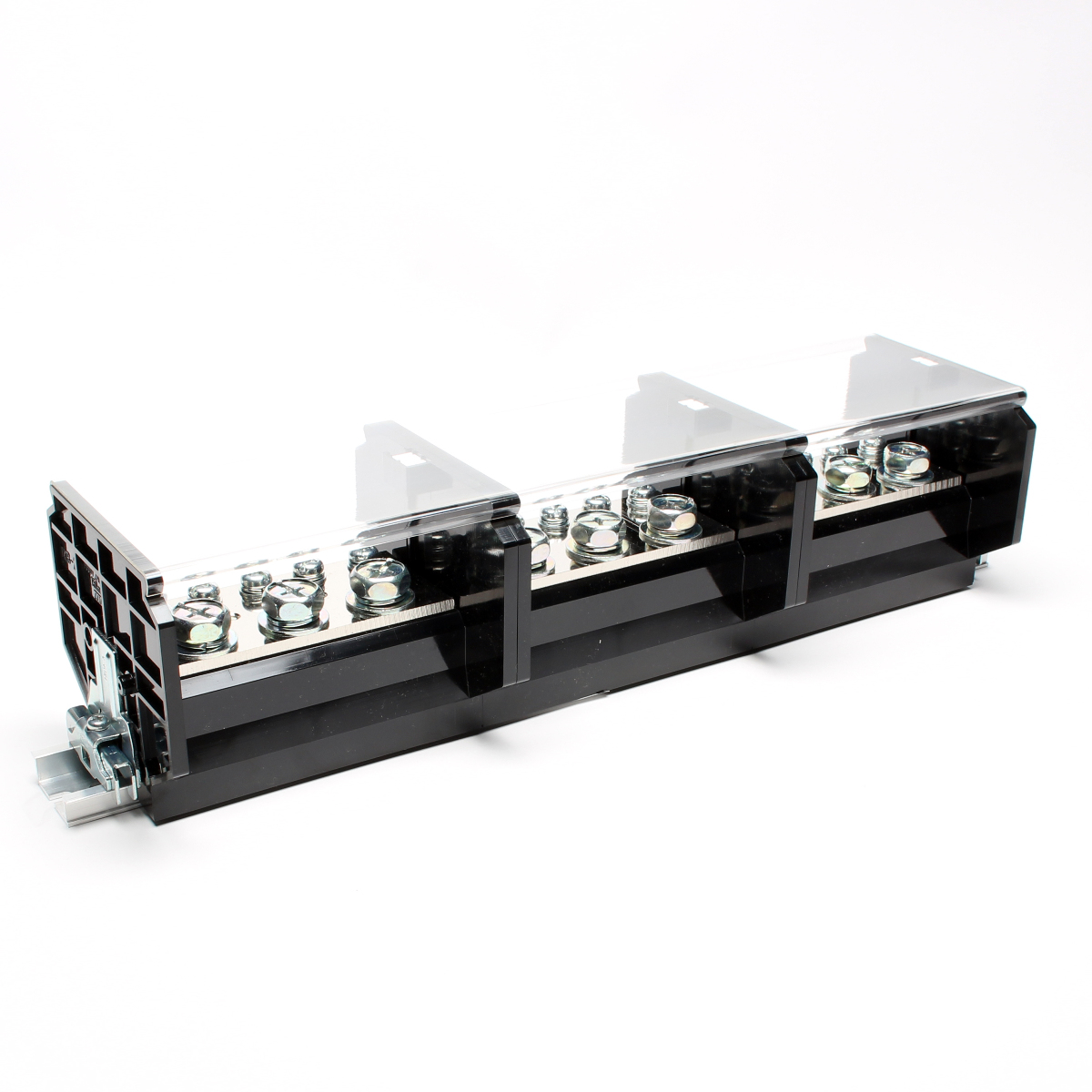

TKB（スタッドボルト式）シリーズ

レール取付型 / セルフアップ式 / 分岐端子台

定格絶縁電圧1000Vに対応!定格電流240A、400A、600Aの3タイプに各タイプそれぞれ一次側スタッドタイプもラインナップ
一次側に3ヶ所（TKB-240）、2ヶ所（TKB-400/TKB-600）の端子ネジが設置されている為、容量によって複数の電線を引き込むことが可能
二次側には5ヶ所（TKB-240）、7ヶ所（TKB-400/TKB-600）の結線ビスを設け、用途によって様々な分岐に対応
直取付式、レール取付式が選択可能です（組端子台での販売のみとなります）

製品一覧はこちら

仕様
カタログ

性能・特性

標準使用状態	周囲温度　‒25℃～+60℃ （氷結又は、結露しないこと）相対湿度　45～85%
温度上昇	導電金具の温度上昇値35K以下
絶縁抵抗	各充電部相互間及び各充電部と取付金属板間で200MΩ以上（DC500Vメガ）
商用周波耐電圧	5000V / 1分間
定格インパルス耐電圧	12kV
準拠規格	JIS C 8201-7-1、 NECA C 2811

材質

本体	PC（黒）UL94V-0
導電板	銅（Niメッキ）
端子ネジ	SWCH（Zn+三価クロメート）
カバー	PC（透明）UL94V-0
記名板	PVC（白）
止め金具	鉄（Zn+三価クロメート）
レール	アルミニウム
