端子台

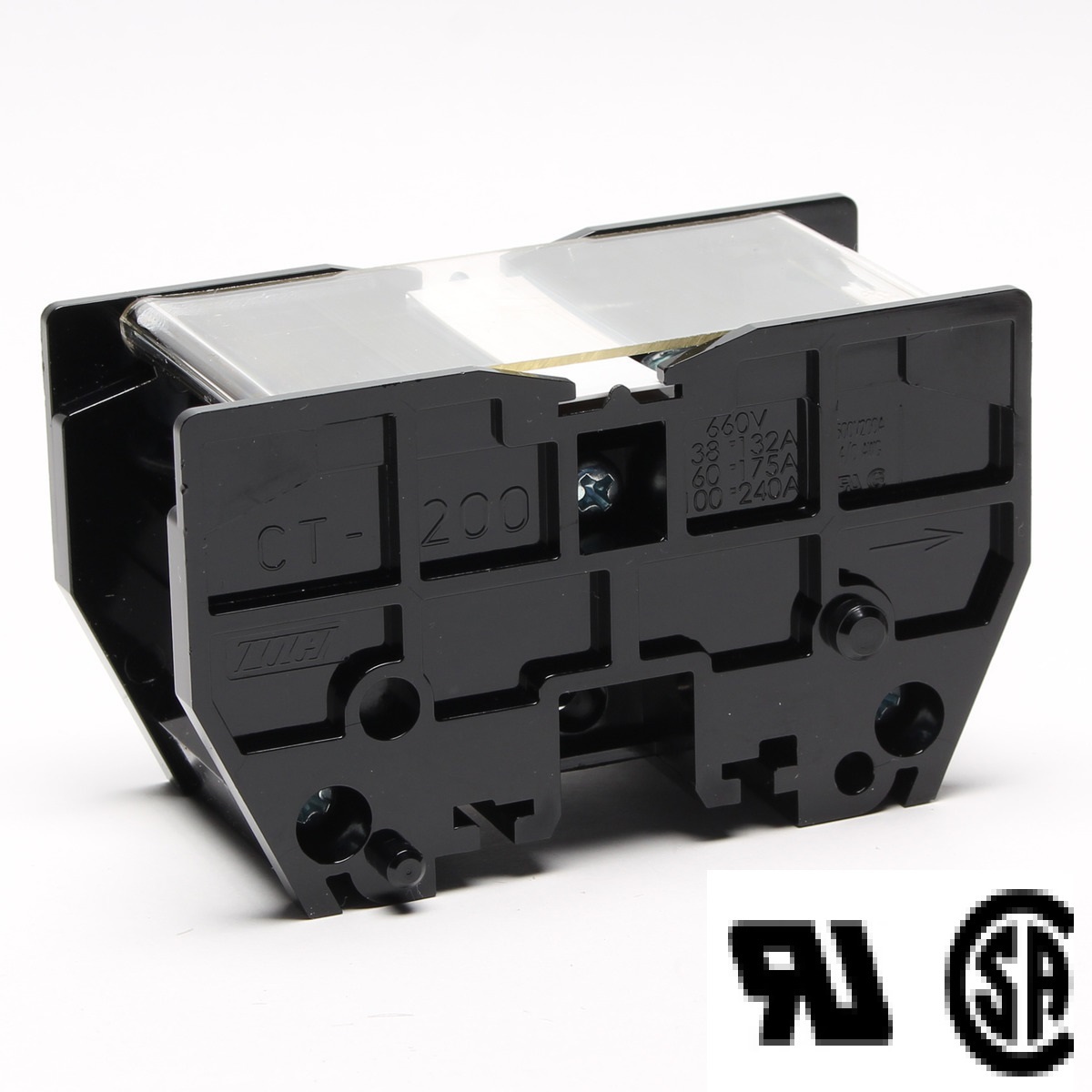

CT シリーズ

直取付型 / セルフアップ式 / 大電流端子(200A~)
電気容量の異なったタイプでも、一つのユニットとして一本のレール上に組み立てることが出来、広範囲の使用が可能です。
CT-15R、800、1000を除く全てのタイプがUL規格を取得していますので、海外輸出仕様にも安心してご使用になれます。
適合レールは当社専用の20mm幅のレール。または、DIN35mmレール対応端子台と共用できるDASタイプです。

性能・特性

標準使用状態 周囲温度-25℃~60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 5000V/1分間(CT-200~CT1000)
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 CT-800、1000はC1100P(Niメッキ)
CT-200~600はC2801P(Niメッキ)
他はC2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 PC(ポリカーボネート黒色) UL94V-2
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 18 件

CT-200

定価 835 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
132A,175A,240A
極数
-
形状
-

CT-300

定価 1,150 円 / 個

(販売単位:8)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
175A,240A,310A
極数
-
形状
1段

CT-400

定価 1,682 円 / 個

(販売単位:5)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,310A,400A
極数
-
形状
1段

CT-600

定価 2,529 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
310A,400A,600A
極数
-
形状
1段

CT-800

定価 6,801 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
400A,600A,800A
極数
-
形状
-

CT-1000

定価 7,176 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
600A,800A,1000A
極数
-
形状
1段

CT-200ST

定価 835 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
132A,175A,240A
極数
-
形状
1段

CT-300ST

定価 1,150 円 / 個

(販売単位:8)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
175A,240A,310A
極数
-
形状
1段

CT-400ST

定価 1,682 円 / 個

(販売単位:5)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,310A,400A
極数
-
形状
1段

CT-600ST

定価 2,529 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
310A,400A,600A
極数
-
形状
1段

CT-800ST

定価 6,801 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
400A,600A,800A
極数
-
形状
1段

CT-1000ST

定価 7,176 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
600A,800A,1000A
極数
-
形状
1段

CT-200STLB

定価 1,197 円 / 個

(販売単位:1)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
132A,175A,240A
極数
-
形状
1段

CT-300STLB

定価 1,627 円 / 個

(販売単位:1)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
175A,240A,310A
極数
-
形状
1段

CT-400STLB

定価 2,423 円 / 個

(販売単位:1)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
240A,310A,400A
極数
-
形状
1段

CT-600STLB

定価 3,531 円 / 個

(販売単位:1)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
310A,400A,600A
極数
-
形状
1段

CT-800STLB

定価 8,571 円 / 個

(販売単位:1)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
400A,600A,800A
極数
-
形状
1段

CT-1000STLB

定価 9,013 円 / 個

(販売単位:1)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
660V,660V,660V
定格通電電流
600A,800A,1000A
極数
-
形状
1段

補足説明
