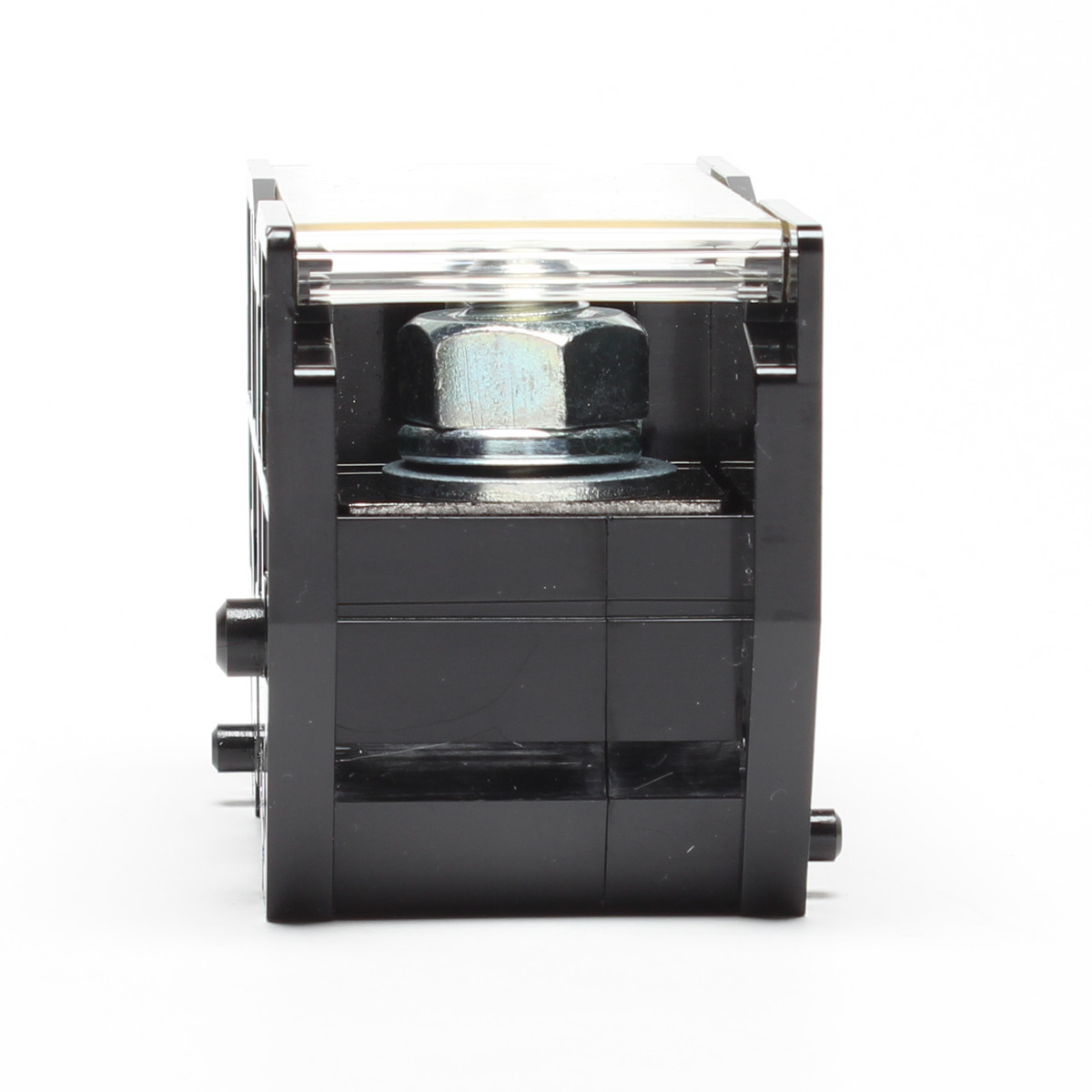

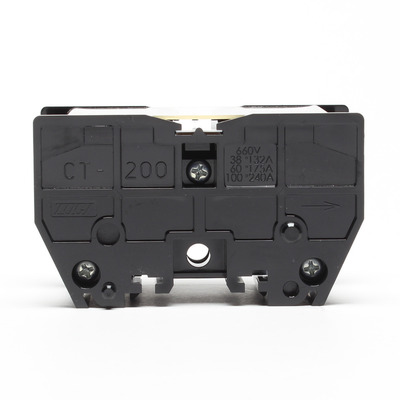

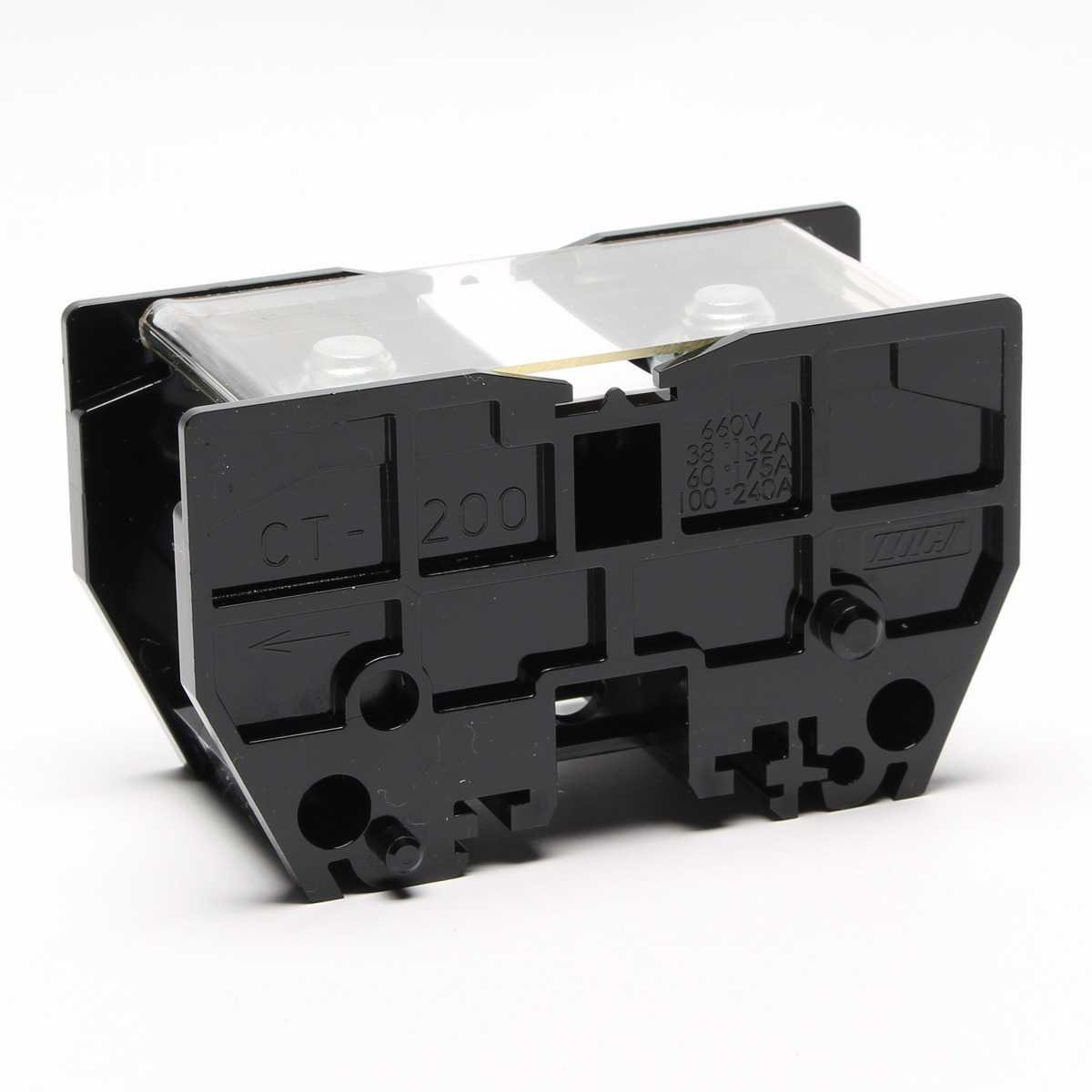

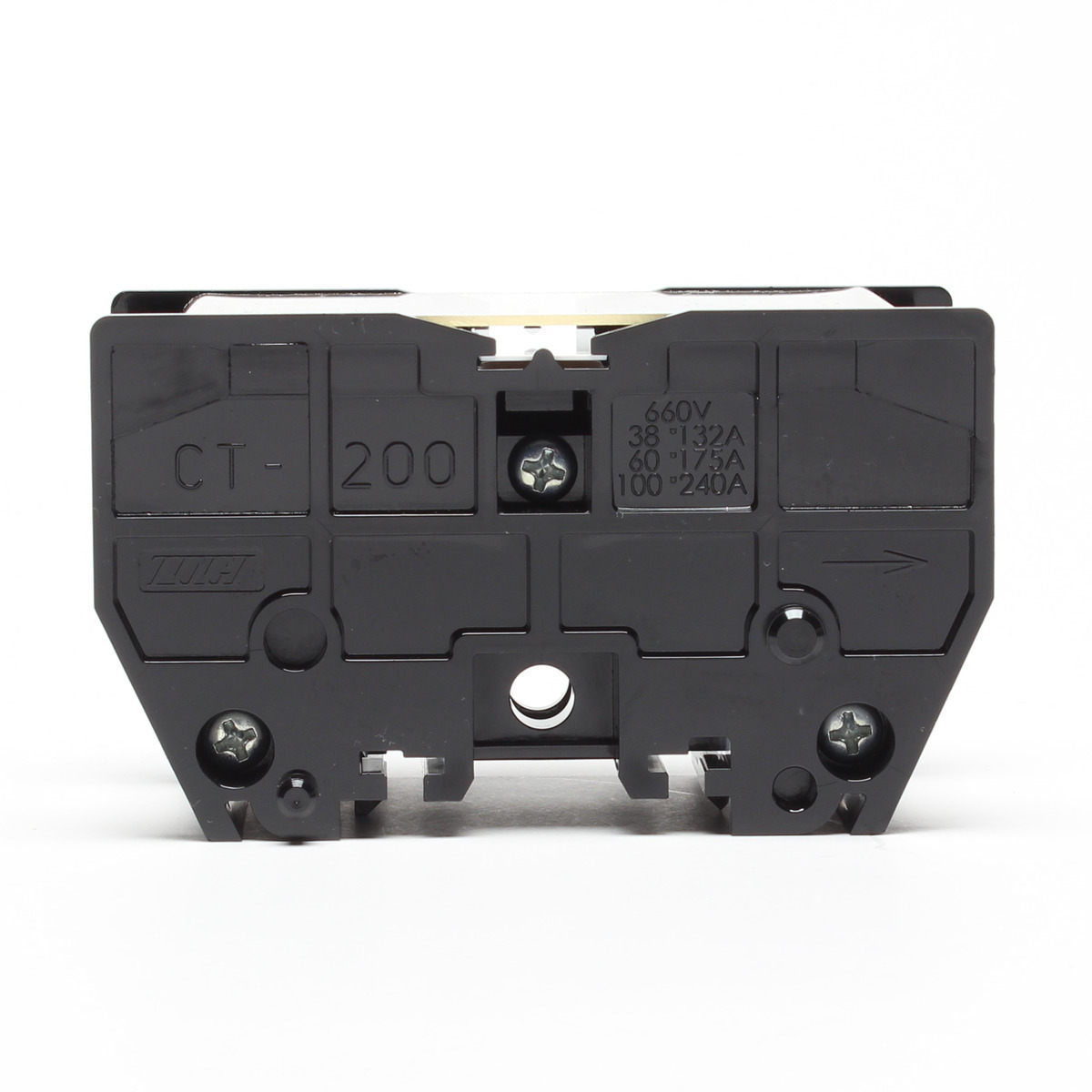

CT-200ST

CTシリーズ

端子台 / 直取付型 / セルフアップ式 / 大電流端子(200A~)

定価 835 円 / 個 (販売単位:12)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

電気容量の異なったタイプでも、一つのユニットとして一本のレール上に組み立てることが出来、広範囲の使用が可能です。
CT-15R、800、1000を除く全てのタイプがUL規格を取得していますので、海外輸出仕様にも安心してご使用になれます。
適合レールは当社専用の20mm幅のレール。または、DIN35mmレール対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 38㎟ 60㎟ 100㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 660V AC・DC 660V AC・DC 660V
定格通電電流 132A 175A 240A
ネジサイズ M10
端子間ピッチ 39.00mm
形状 1段
構造 大電流(200A~)
締付トルク 10.0~14.7N・m(JIS C8201-7-1)
18.0~23.0N・m(JIS C2805)
結線方式 セルフアップ
取付方法 直付

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

適合オプション(別売)

別売にて下記の商品もご用意しております。
