端子台

PT シリーズ

レール取付型 / セルフアップ式 / 大電流端子(200A~)
○ PTシリーズ、大電流タイプとして200A~600Aまで4機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 全てのタイプがUL規格又TUVの認証を取得しておりますので海外向け仕様にも安心してご使用になれます。
○ 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
○ 適合レールはDIN規格に準拠した35㎜幅のレールです。

性能・特性

標準使用状態 周囲温度-25℃+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 形PT-200~PT-600:5000V 1分間
定格インパルス耐電圧 形PT-200~PT-600:12KV
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 変性PPE樹脂(黒色) UL94V-0
導電板 PT-200~600 C2801
端子ネジ SWCH(Znメッキ)
側板 変性PPE樹脂(黒色) UL94V-0
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 4 件

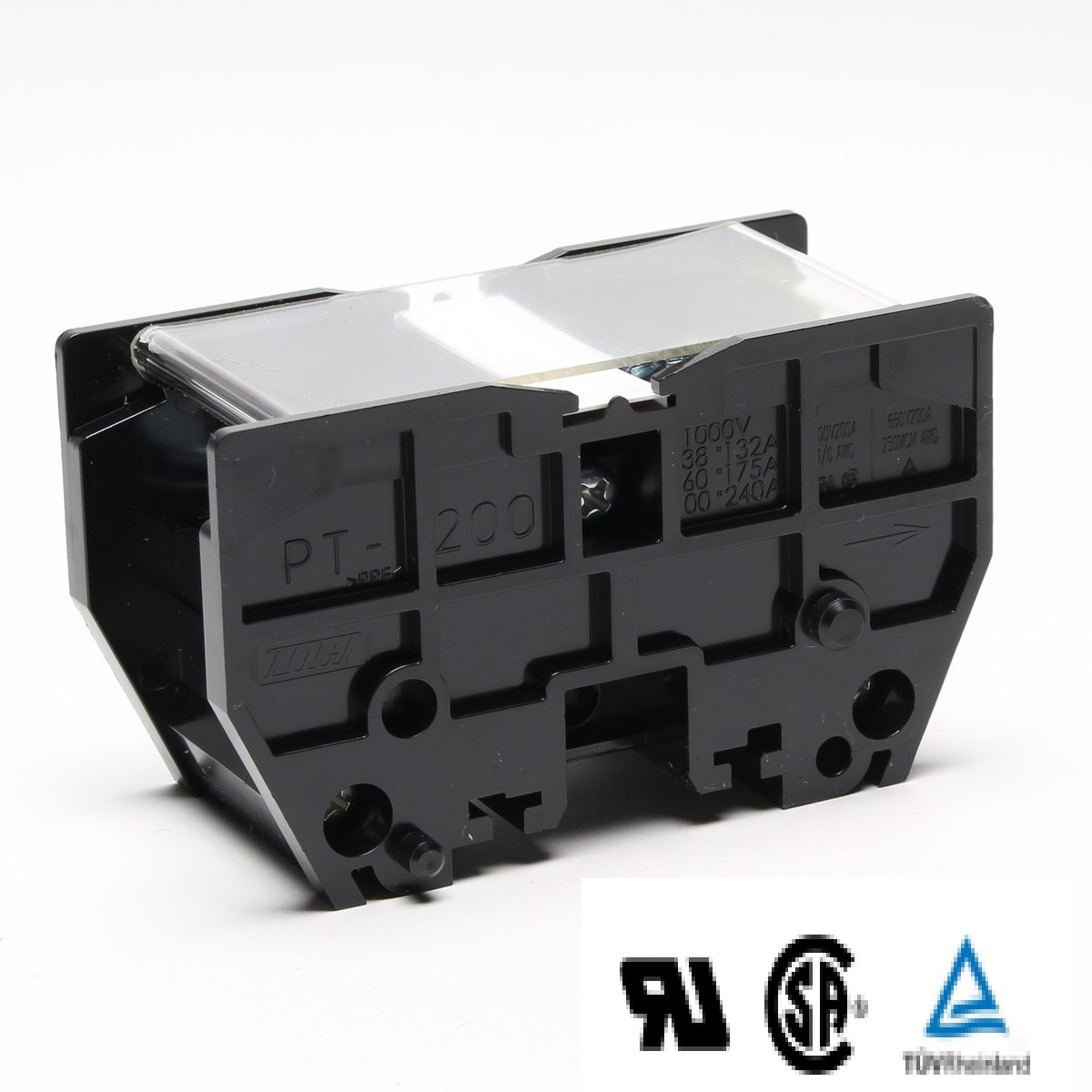

PT-200

定価 835 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
132A,175A,240A
極数
-
形状
1段

PT-300

定価 1,150 円 / 個

(販売単位:8)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
175A,240A,310A
極数
-
形状
1段

PT-400

定価 1,682 円 / 個

(販売単位:5)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
240A,310A,400A
極数
-
形状
1段

PT-600

定価 2,529 円 / 個

(販売単位:3)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
310A,400A,600A
極数
-
形状
1段

補足説明
