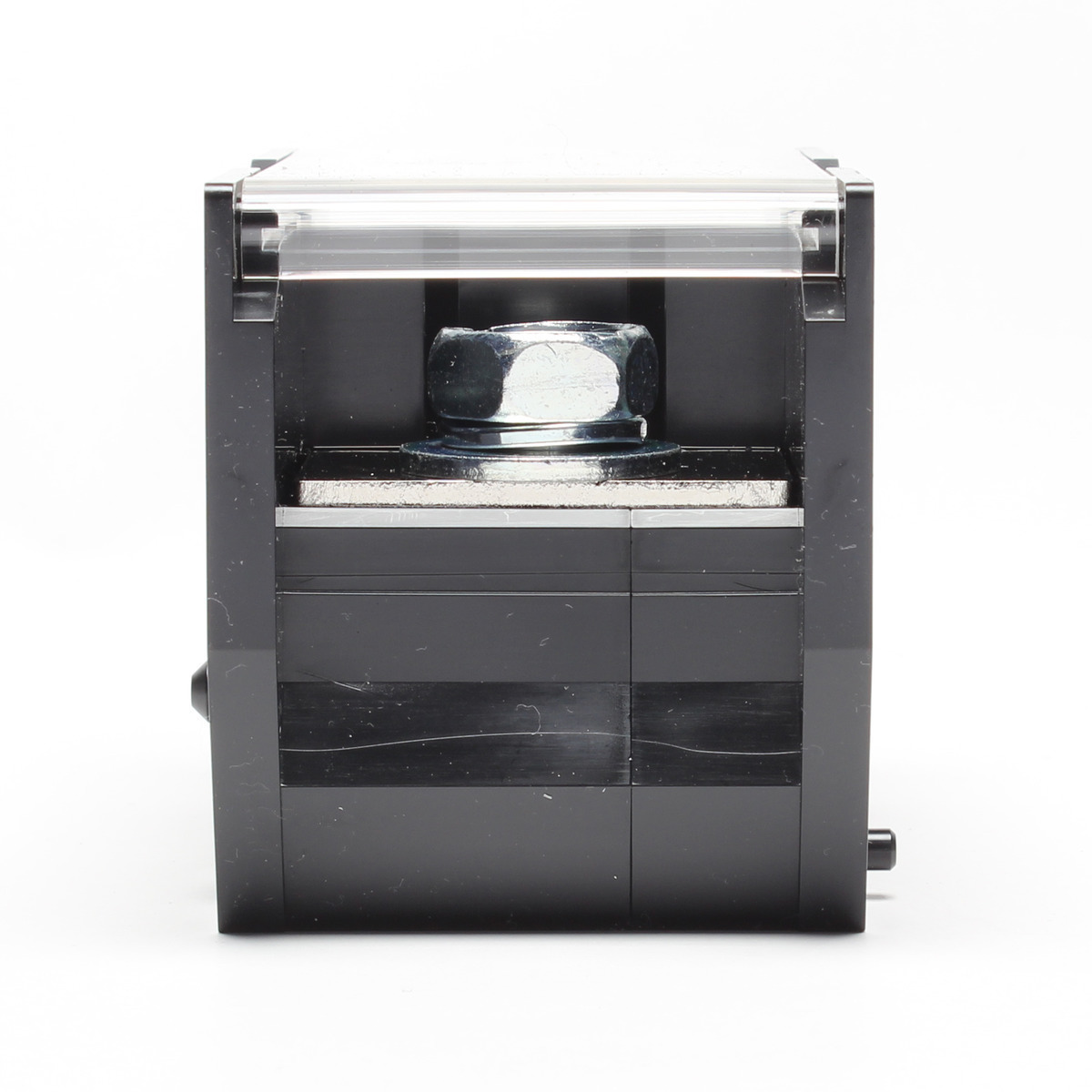

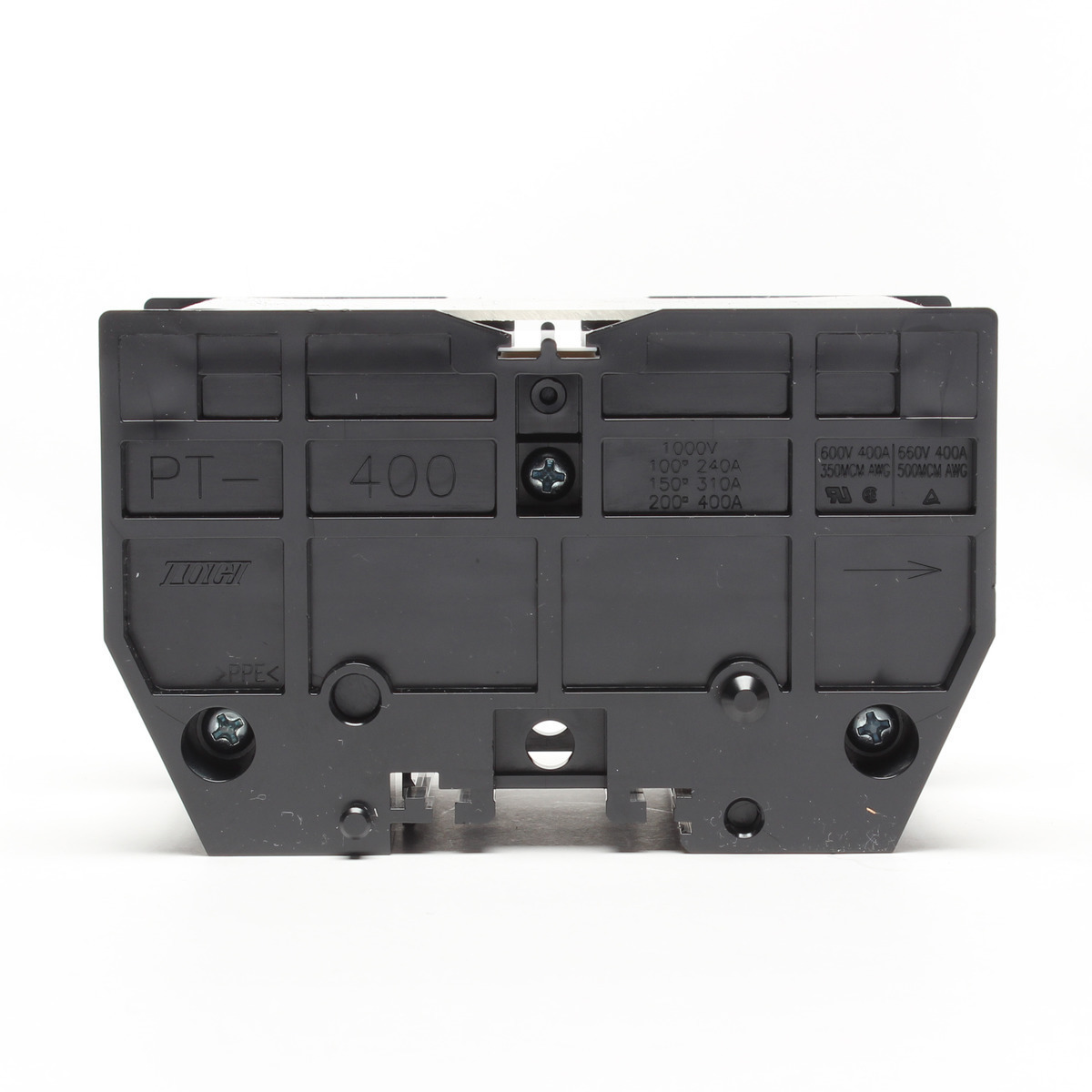

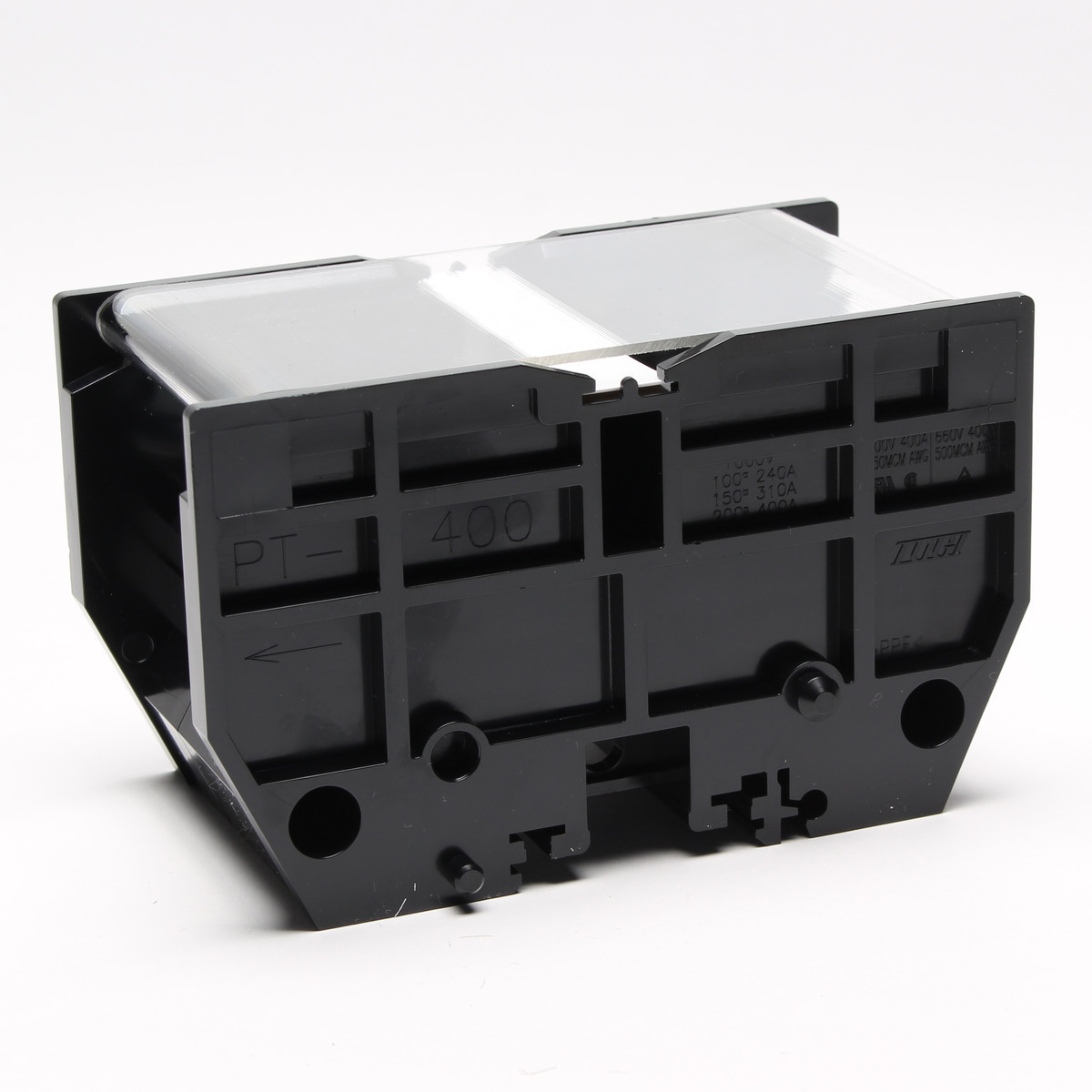

PT-400

PTシリーズ

端子台 / レール取付型 / セルフアップ式 / 大電流端子(200A~)

定価 1,390 円 / 個 (販売単位:5)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

○ PTシリーズ、大電流タイプとして200A~600Aまで4機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 全てのタイプがUL規格又T Vの認定を取得しておりますので海外向け仕様にも安心してご使用になれます。
○ 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
○ 適合レールはDIN規格に準拠した35㎜幅のレールです。

一般仕様
電線サイズ(JIS) 100㎟ 150㎟ 200㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 1000V AC・DC 1000V AC・DC 1000V
定格通電電流 240A 310A 400A
UL認定仕様 CUL認定仕様 CSA認定仕様 TUV認定仕様
電線サイズ AWG4/0~350(MCM)(撚線) - AWG4/0~350(MCM)(撚線) AWG3/0~500(MCM)(撚線)
定格絶縁電圧 AC・DC 600V - AC・DC 600V AC・DC 660V
定格通電電流 400A - 400A 400A
ネジサイズ M12
端子間ピッチ 58.00mm
形状 1段
構造 大電流(200A~)
締付トルク 14.0~20.6N・m
結線方式 セルフアップ
取付方法 DIN35mm

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。

適合オプション(別売)

別売にて下記の商品もご用意しております。
