端子台

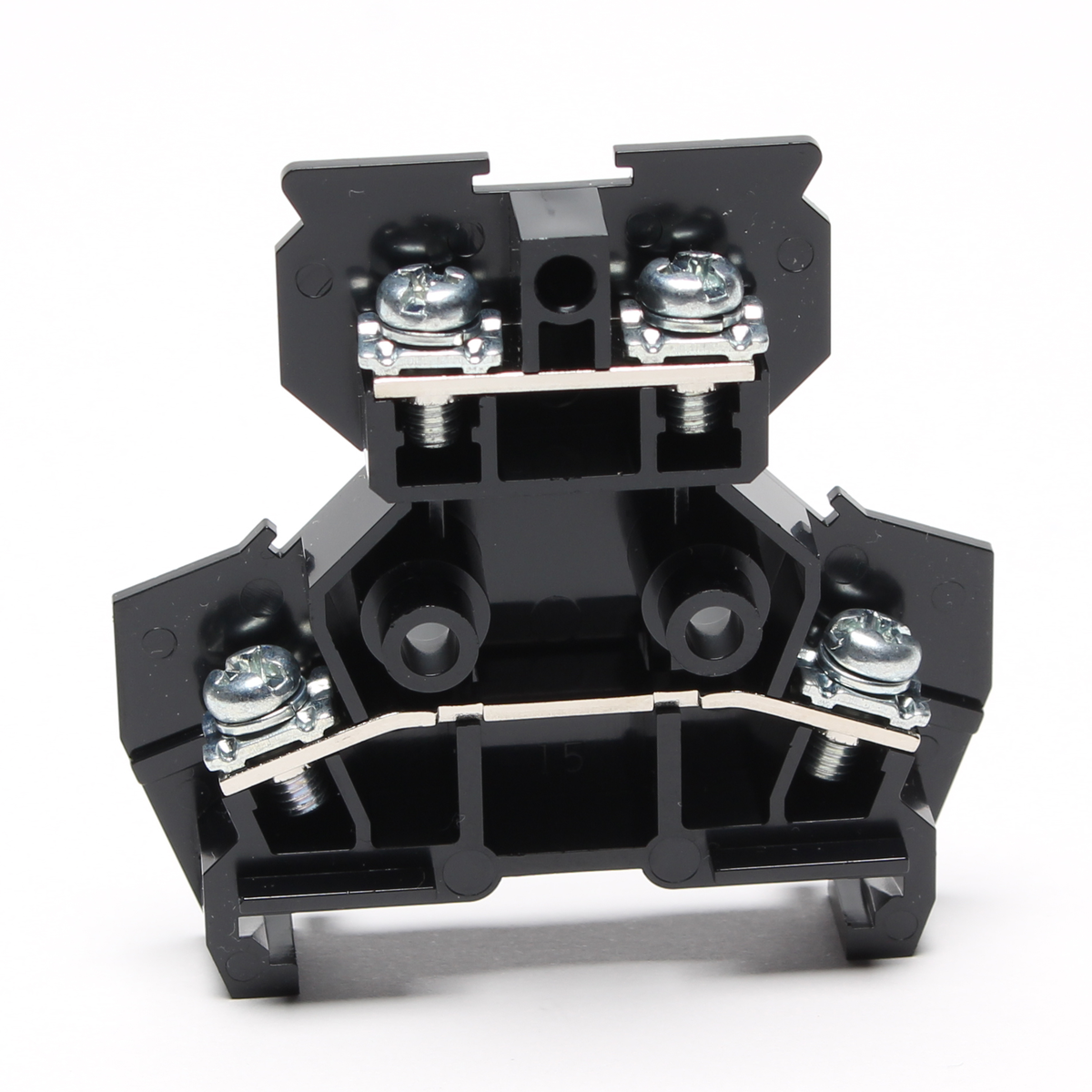

CTW シリーズ

レール取付型 / セルフアップ式 / 2段端子台
省スペースを考慮した2段端子台CTWシリーズは、盤内における端子台スペースを半分に抑えることができます。
上段下段が半極ずつずれている為、上下どちらからでも配線ができ、また下段を後に配線する場合も、下段端子部には適度な角度がついているので、よりスムーズな結線ができます。
CTW-15S2はTUVの認定を取得していますので海外向け仕様にも安心してご使用になれます。
適合レールはDIN規格に準拠した35㎜幅のレールです。
両側ネジ結線タイプのCTW-15S2の他に片側がラッピング結線できるタイプのCTW-15Rがあります。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しない事)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V 1分間
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 CTW-15S2 変性PPE樹脂(黒色)UL94V-0
CTW-15R PC(ポリカーボネート黒色)UL94V-2
導電板 C2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
側板 CTW-15L2(CTW-15S2と同じ)
CTW-15L (CTW-15Rと同じ)
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 2 件

CTW-15R

定価 180 円 / 個

(販売単位:50)

端子ネジ
M3.5
結線方式
セルフアップ
定格絶縁電圧
250V,250V
定格通電電流
15A,15A
極数
-
形状
2段

CTW-15S2

定価 135 円 / 個

(販売単位:50)

端子ネジ
M3.5
結線方式
セルフアップ
定格絶縁電圧
660V,660V
定格通電電流
15A,15A
極数
-
形状
2段

補足説明
