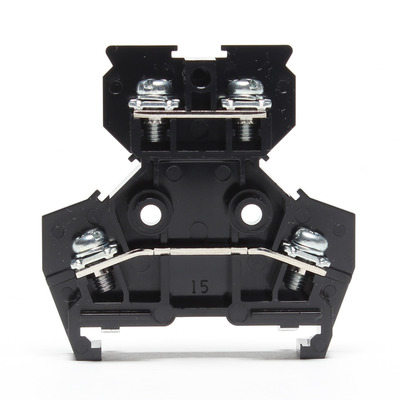

省スペースを考慮した2段端子台CTWシリーズは、盤内における端子台スペースを半分に抑えることができます。
上段下段が半極ずつずれている為、上下どちらからでも配線ができ、また下段を後に配線する場合も、下段端子部には適度な角度がついているので、よりスムーズな結線ができます。
CTW-15S2はTUVの認定を取得していますので海外向け仕様にも安心してご使用になれます。
適合レールはDIN規格に準拠した35㎜幅のレールです。
両側ネジ結線タイプのCTW-15S2の他に片側がラッピング結線できるタイプのCTW-15Rがあります。
一般仕様 | ||
---|---|---|
電線サイズ(JIS) | 1.25㎟ | 2㎟ |
電線サイズ(AWG) | - | - |
定格絶縁電圧 | AC・DC 660V | AC・DC 660V |
定格通電電流 | 15A | 15A |
UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
---|---|---|---|---|
電線サイズ | - | - | - | AWG20~14 |
定格絶縁電圧 | - | - | - | AC・DC 600V |
定格通電電流 | - | - | - | 15A |
ネジサイズ | M3.5 |
---|---|
端子間ピッチ | 8.00mm |
形状 | 2段 |
結線方式 | セルフアップ |
取付方法 | DIN35mm |
この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。
別売にて下記の商品もご用意しております。
