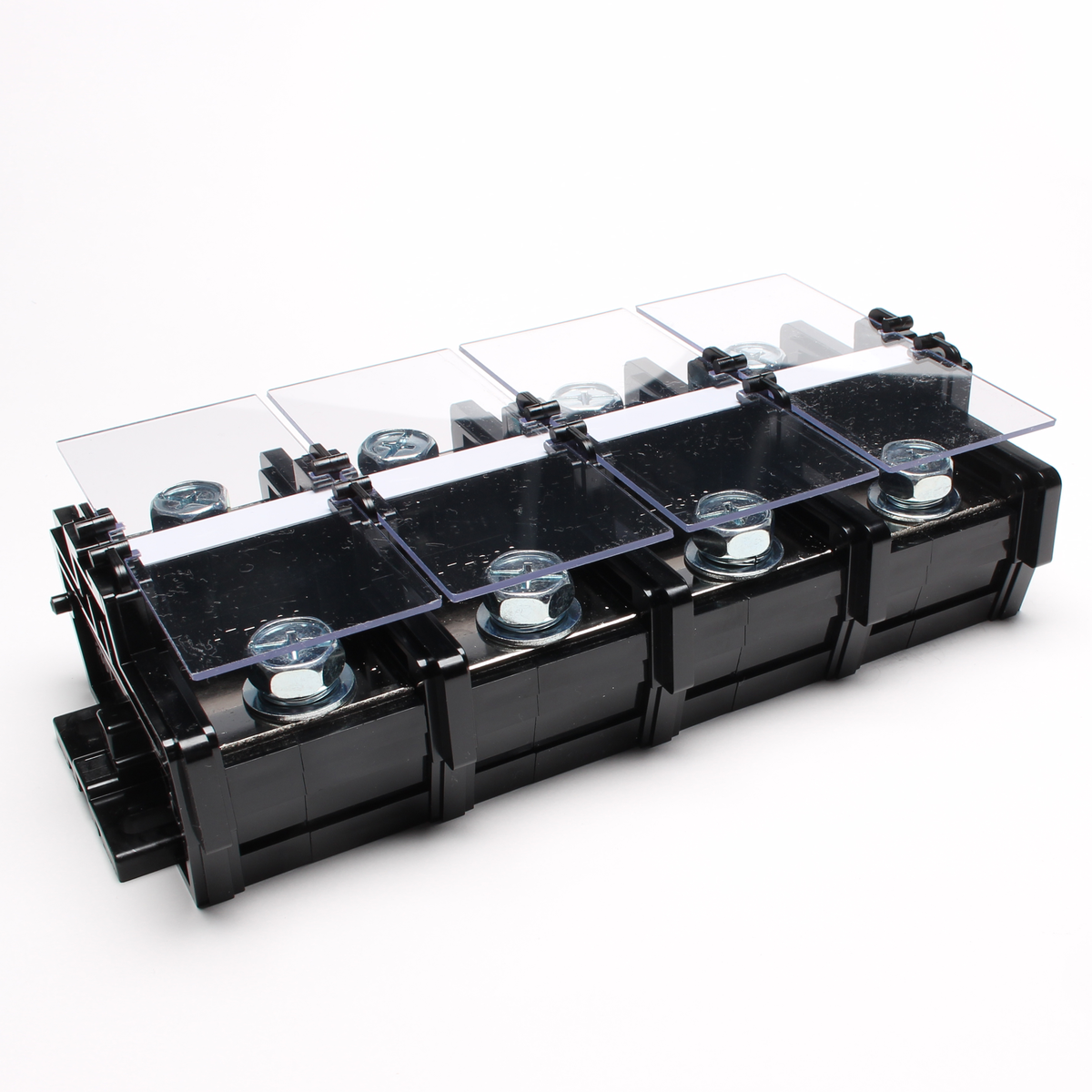

組端子台

ATK シリーズ

直取付型 / セルフアップ式 / 大電流端子（200A～）

レール式のネジアップ端子台、AT、ATJシリーズの中間板をそのまま使用し新たに直付用の側板とシャフトを追加した、「直取付型組端子台シリーズ」です。
緩めたネジは、内部のバネ構造により持ち上がったまま自己保持されますので（AT-10～AT-150）、ネジの脱落による短絡事故、紛失などが防げます。
カバー、記名板、シャフトは全タイプ標準付属。指定極数（P数）に応じて当社で切断後、組付けして出荷いたします。

製品一覧はこちら

仕様
カタログ

性能・特性

標準使用状態	周囲温度-25℃～+60℃ （氷結又は結露しないこと）相対湿度45～85%
温度上昇	導電金具の温度上昇値は35deg以下
絶縁抵抗	各充電部相互間及び各充電部と取付金属板間で200MΩ以上（DC500Vメガにて）
商用周波耐電圧	2500V1分間（AT-10～AT-150） 5000V1分間（AT-200～AT-600）
準拠規格	JIS C 8201-7-1 NECA C 2811（旧JIS C 2811）

材質

本体	PC（ポリカーボネート黒色） UL94V-2
導電板	銅合金
端子ネジ	SWCH（Znメッキ）
スプリング	SWC（Znメッキ）
側板	PC（ポリカーボネート黒色） UL94V-2
カバー	PC（ポリカーボネート透明） UL94V-0
記名板	PVC（白）
