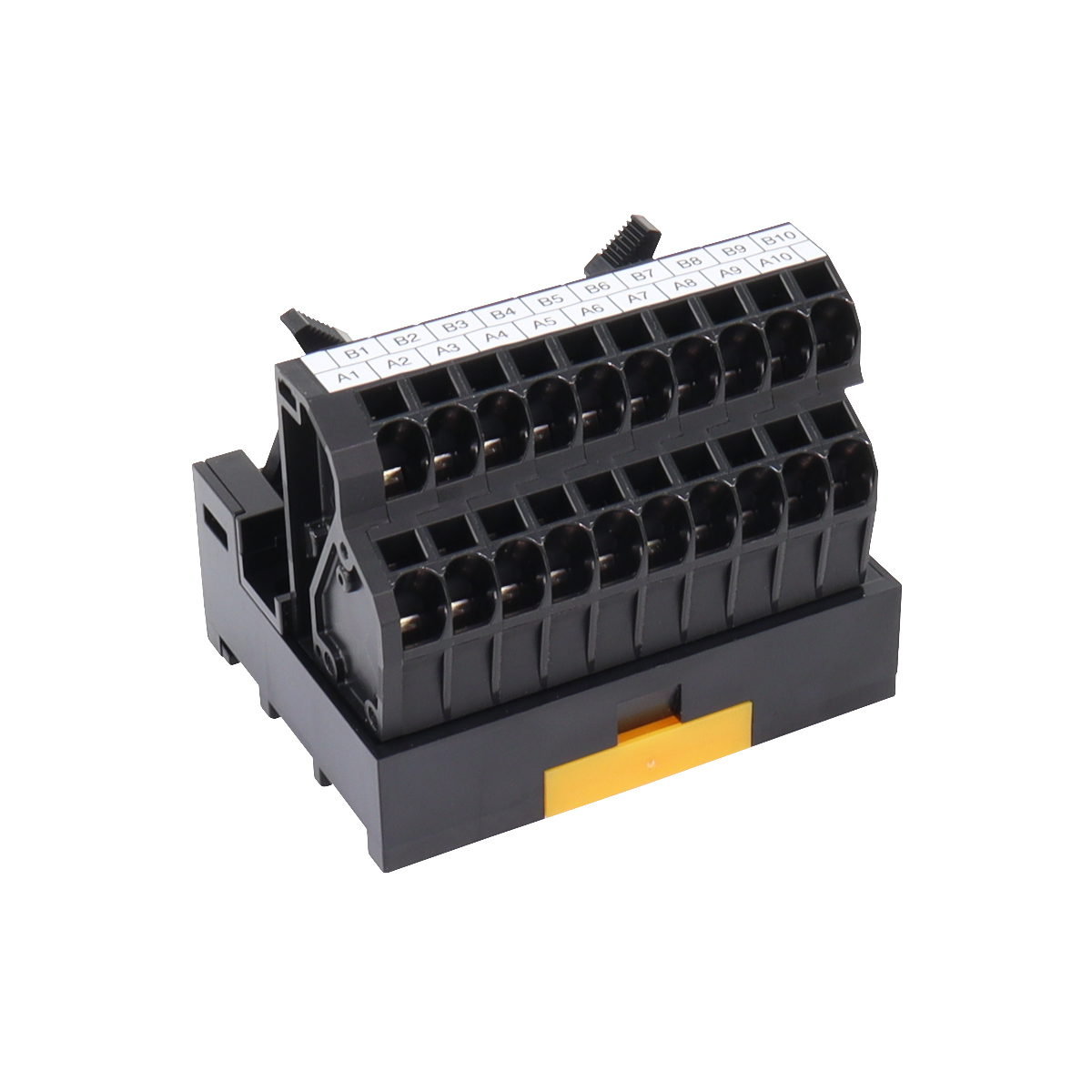

PCW シリーズ

スプリングロック式 / スプリングロック式
振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。
ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、
増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな
結線作業が行えます。
省スペースを考慮した5㎜ピッチ2段端子構造により、従来のネジ結線タイプに比べ、
約3割の省スペース化がはかれます。
実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。
DINレール取付、直取付、兼用タイプです（2.5㎟対応）。
製品一覧はこちら

性能・特性

定格絶縁電圧 AC・DC125V
定格通電電流 1A / 12A（PCW-COM20□）
耐電圧 AC 500V/1分間、AC 1500V/1分間（PCW-COM20□）
絶縁抵抗 100MΩ以上（DC500Vにて）
適合電線 棒端子（フェルール）　0.14～2.5㎟/AWG26～14
単線　φ0.3～φ1.6
撚り線　0.08～2.5㎟ / AWG28～14
周囲温度 -15℃～+60℃（氷結又は結露しないこと）

材質

端子台 "本体PA（色:黒） UL94V-O
C2680R t=0.5 Sn
SUS t=0.3"
ケース PPE（色:黒） UL94V-O
記名板 記名シール ユポ材
基板 ガラエポ（両面） t=1.6
レール用ツメ POM（色:橙）
形式シール ユポ材

該当機種一覧

該当件数 16 件

PCW-1H20

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1T20

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1H34

定価　4,220 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1T34

定価　4,220 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
34
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1H40

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1T40

定価　4,610 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-4F40

定価　5,160 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1H50

定価　5,740 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1T50

定価　5,740 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
50
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1H40-A

定価　4,750 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）, 日立産機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ

PCW-1H40-B

定価　4,750 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
オムロン（株）, 横河電機（株）, 日立産機（株）
PLCシリーズ
C200H/C500, CJ1W, CQM1, CS1W, FA-M3R, EH-150
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1H40-C

定価　4,750 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
三菱電機（株）, 富士電機（株）
PLCシリーズ
MELSEC-AnS, MELSEC iQ-R, MELSEC-L, MELSEC-Q, MICREX-SX
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCW-1H34-D

定価　4,750 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
キーエンス（株）
PLCシリーズ
KV-1000, KV-3000/5000/5500, KV-7000, KV-Nano
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

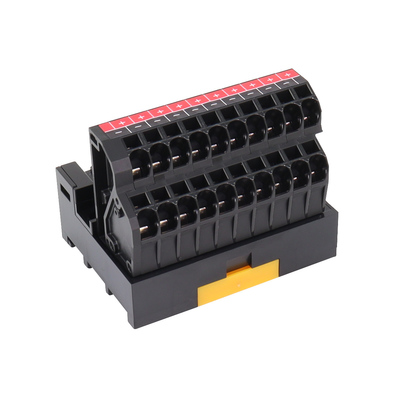

PCW-COM20

定価　3,260 円 / 個

（販売単位：1）

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

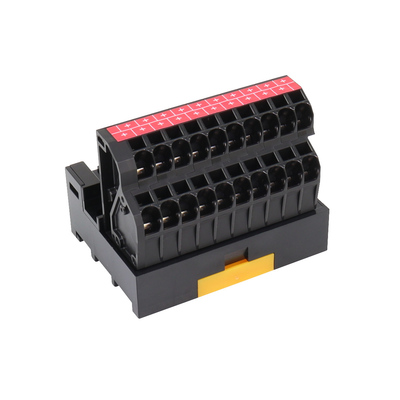

PCW-COM20P

定価　3,260 円 / 個

（販売単位：1）

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

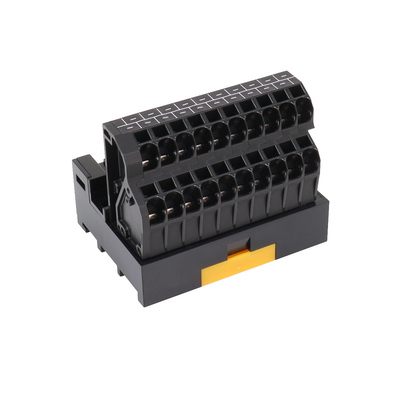

PCW-COM20N

定価　3,260 円 / 個

（販売単位：1）

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD
