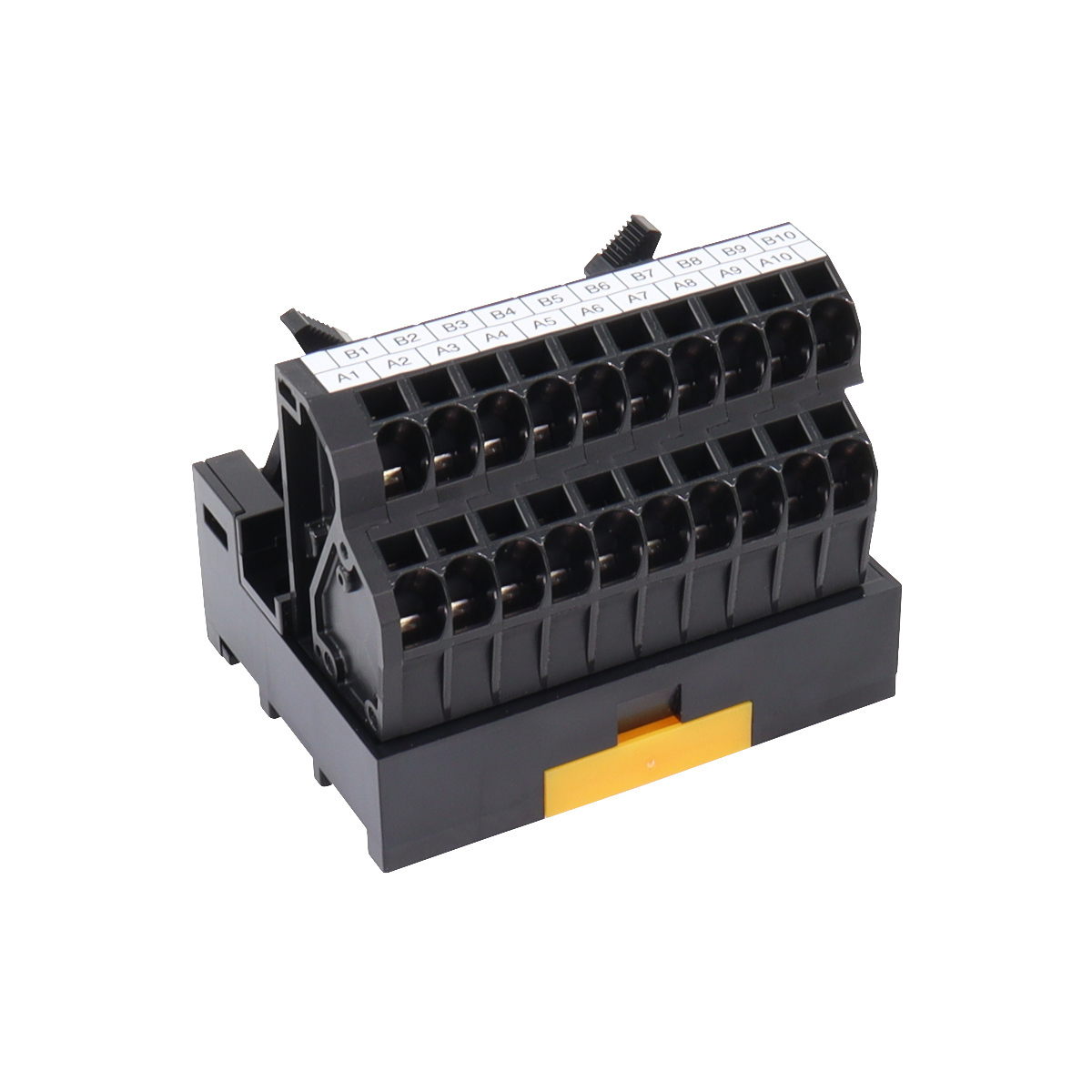

振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。
ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、
増し締め等の作業が不要になりメンテナンスフリーが実現します。
単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな
結線作業が行えます。

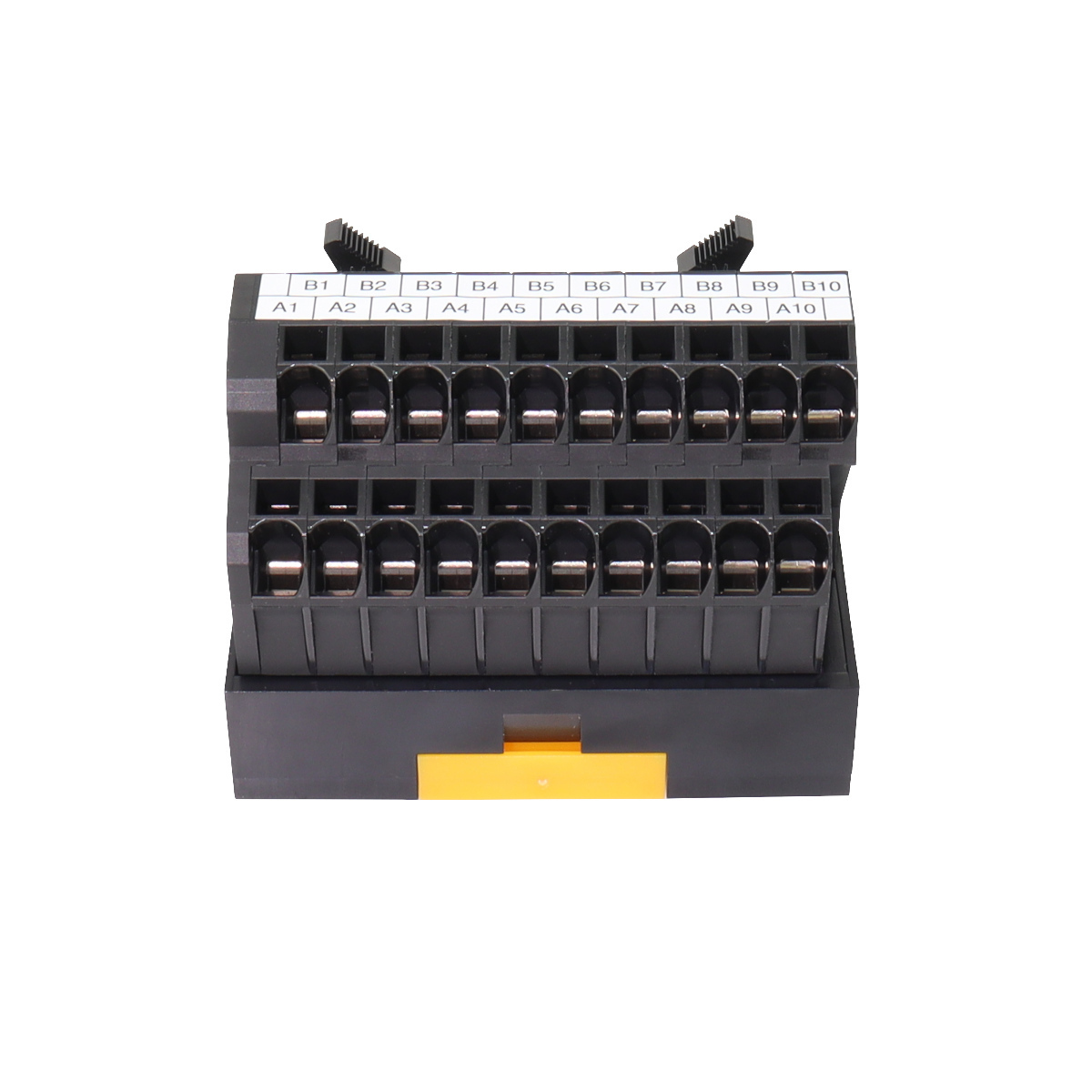

省スペースを考慮した5㎜ピッチ2段端子構造により、従来のネジ結線タイプに比べ、
約3割の省スペース化がはかれます。

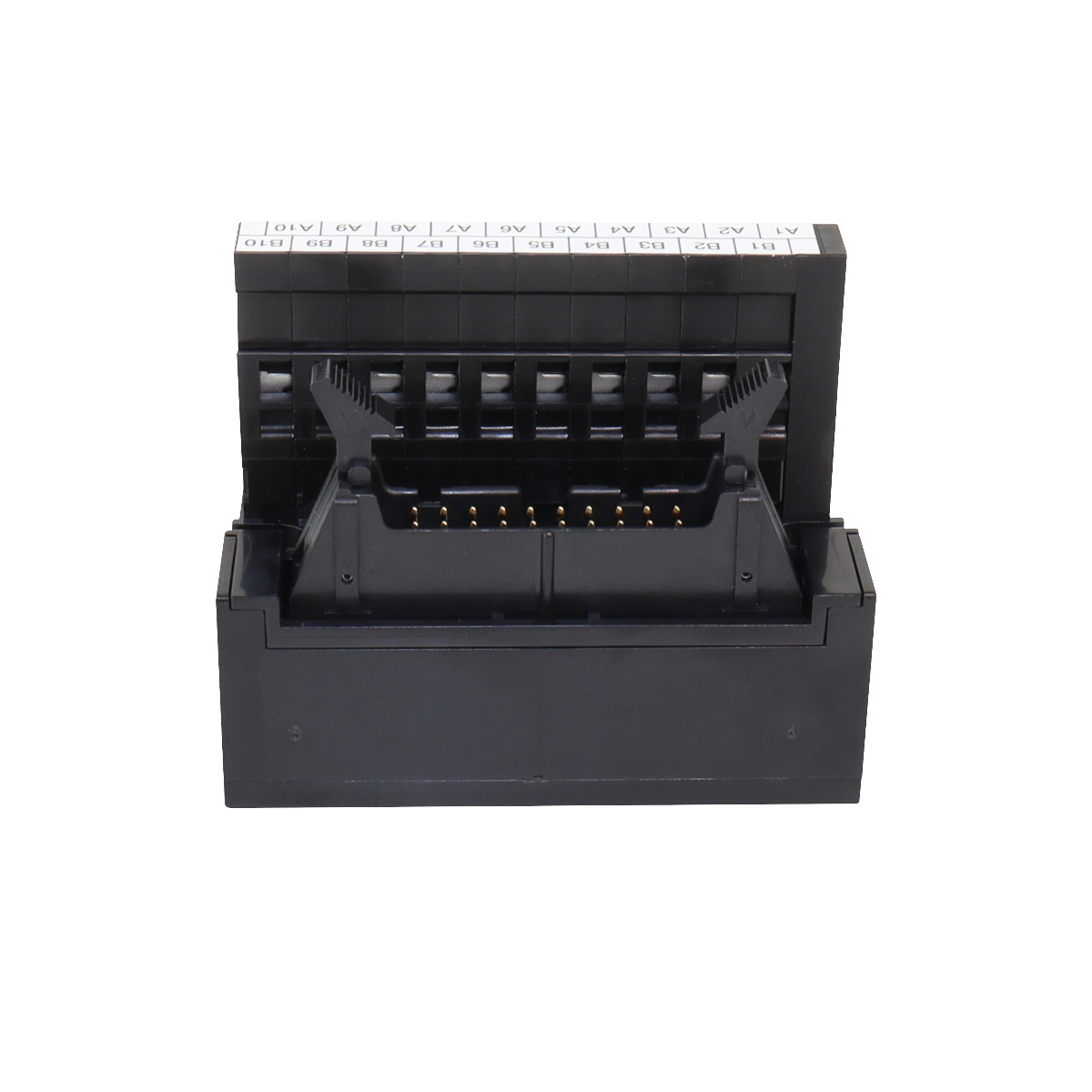

実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。
DINレール取付、直取付、兼用タイプです。2.5㎟対応。
| コネクタメーカー | ヒロセ電機（株） |
|---|---|
| コネクタ仕様 | MIL |
| PLCメーカー | 1対1接続タイプ（主要メーカー対応） |
| PLCシリーズ | 1対1接続タイプ（主要シリーズ対応） |
| 端子台極数 | 20 |
| 端子間ピッチ | 5mm |
| 取付方法 | DINレール取付のみ |
| 接続方法 | スプリングロック |
| 寸法（幅） | 57.00mm |
