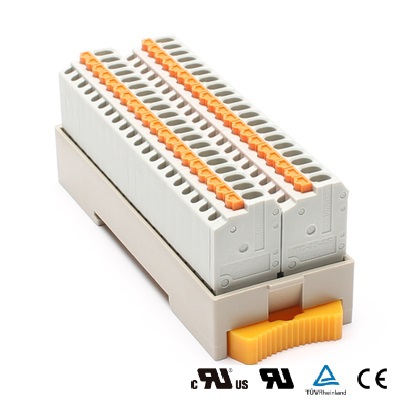

PCXV-COM シリーズ

コモン端子台 / スプリングロック式
●縦型構造で、省スペースを実現
●スプリングロック式端子台で簡単配線
●独自のレールロック機構により止め金具不要


【ラインアップ】

20極/40極タイプをご用意しています。


【省スペース構造】

ユニットをレールに縦方向に配置することで、従来のネジ式と比較しても省スペースを実現しました。



【簡単作業】

信頼性の高いスプリング圧結線方式を採用しました。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけのスピーディーな結線作業が行えます。
振動による緩みがないので、増し締め作業が不要になりメンテナンスフリーが実現します。


結線バネ開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能です。


【導通チェック】

チェック端子孔を搭載し、φ2のテストピンを挿入可能です。



【DINレール】

独自のレールロック機構により止め金具なしでレールに固定できます。
ボタンを押しながら左右へスライドさせることで移動可能です。


性能・特性

定格絶縁電圧 AC・DC125V
定格通電電流 10A
耐電圧 AC500V/1分間
絶縁抵抗 100MΩ以上(DC500Vメガ)
適合電線 ・棒端子(フェルール) 0.25~0.5㎟ / AWG26~20  DIN46228-4準拠
・単線 φ0.3~φ1.3
・撚り線 0.08~1.5㎟ / AWG28~16
周囲温度 -15℃~+60℃
(氷結または結露しないこと)
電線むき長さ ・棒端子(フェルール)8~12㎜
・単線、撚り線9~10㎜

材質

端子台 本体:ナイロン(色:グレー) UL94V-0
導電板:銅合金(表面処理:Sn)
ボタン:ナイロン(色:オレンジ) UL94V-0
バネ:SUS
側板:ナイロン(色:グレー)
ケース PBT(色:アイボリー) UL94V-0
基板 ガラエポ(両面) t=1.6
ロックボタン POM(色:黄)

該当機種一覧

該当件数 6 件

PCXV-COM20(+・-COM混合)

定価 2,530 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
20
取付方法
DINレール取付のみ

PCXV-COM20P(全極 +COM)

定価 2,530 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
40
取付方法
DINレール取付のみ

PCXV-COM20N(全極 -COM)

定価 2,530 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
40
取付方法
DINレール取付のみ

PCXV-COM40(+・-COM混合)

定価 3,790 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
40
取付方法
DINレール取付のみ

PCXV-COM40P(全極 +COM)

定価 3,790 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
40
取付方法
DINレール取付のみ

PCXV-COM40N(全極 -COM)

定価 3,790 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
40
取付方法
DINレール取付のみ

補足説明
