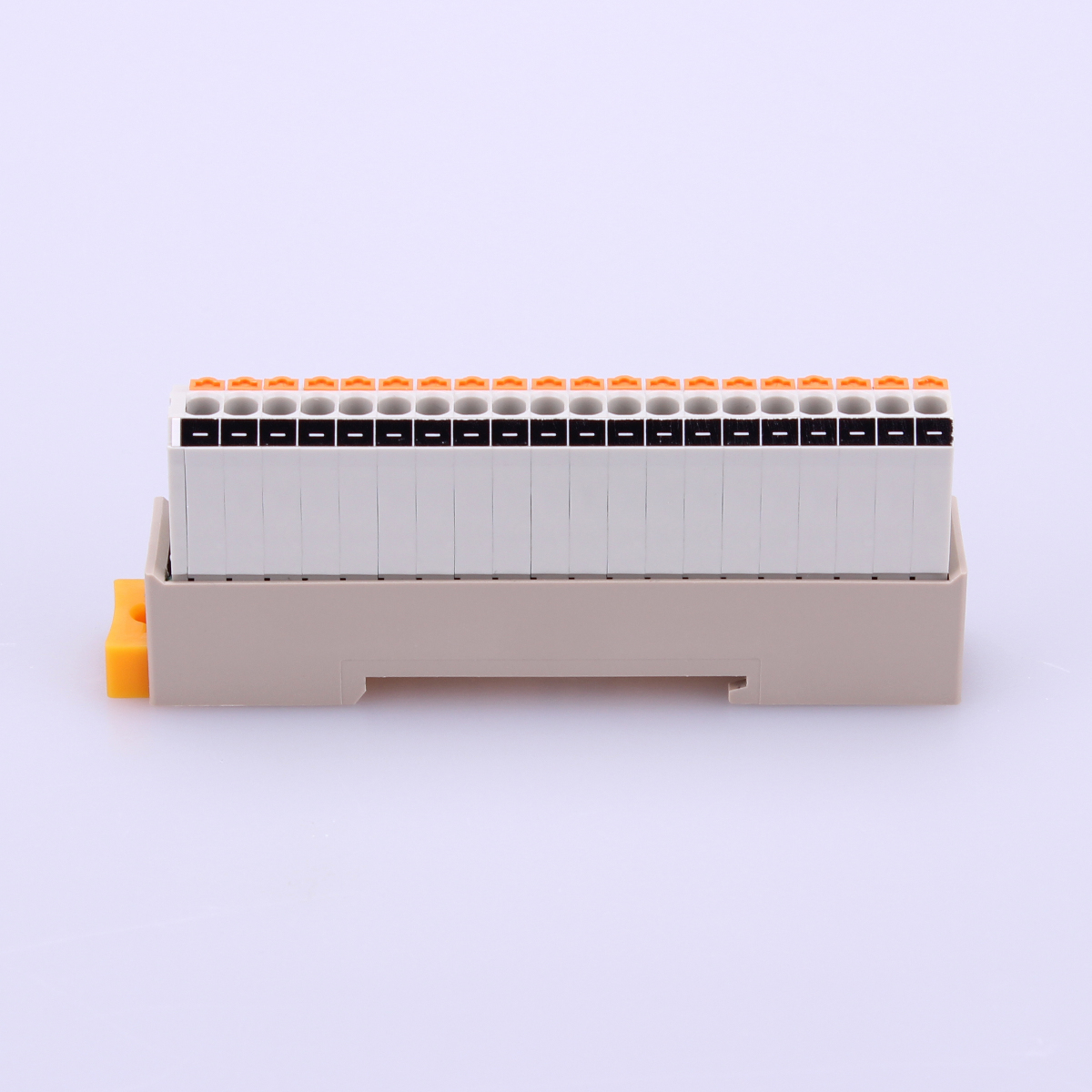

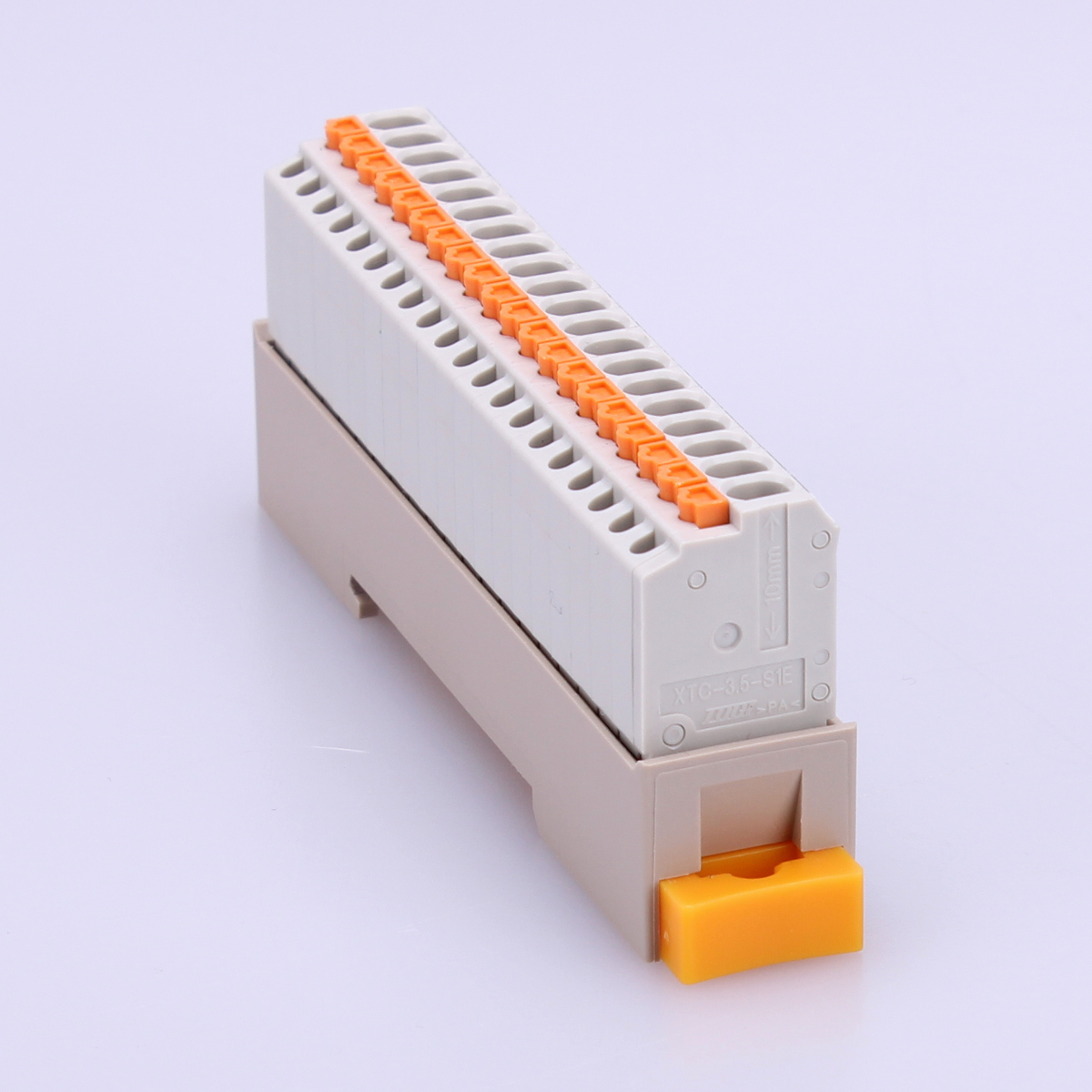

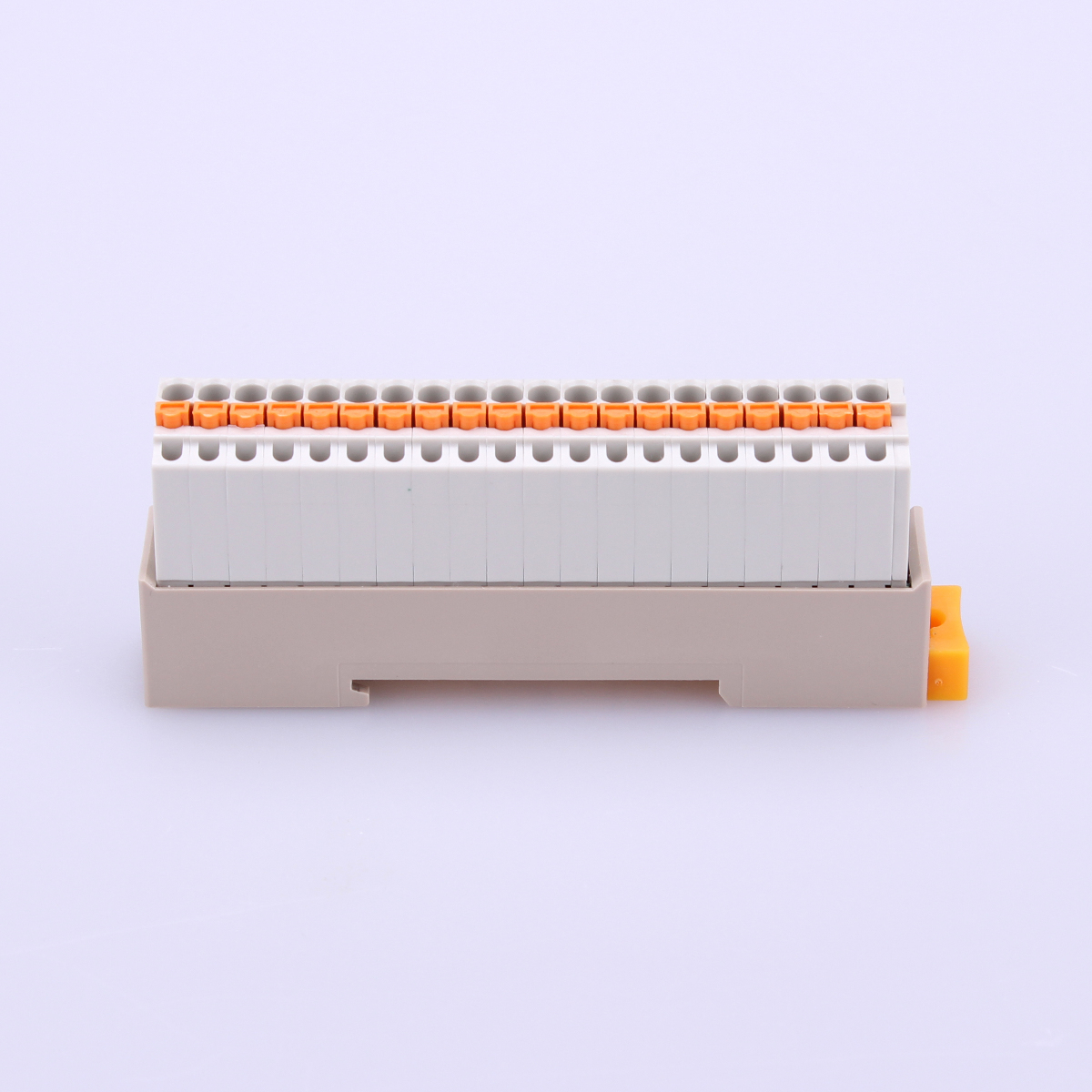

PCXV-COM20N(全極 -COM)

PCXV-COMシリーズ

インターフェイス(コネクタ端子台) / コモン端子台 / スプリングロック式

定価 2,530 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

スプリングロック端子を採用し、端子間ピッチはなんと3.5mm
端子台を縦に配置する事により、更に省スペース

チェック端子を搭載し、φ2のテストピンを挿入可能

結線ばね開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能

独自のレールロック機構により止め金具を必要としません。

止め金具を必要とした取付けと比較した場合 約88mm省スペース※1

※1 弊社のPCN-COM201とPCXV-COM20による自社比です。

端子台極数 20
端子間ピッチ 3.5mm
取付方法 DINレール取付のみ
接続方法 スプリングロック
寸法(幅) 14.80mm
