インターフェイス(コネクタ端子台)

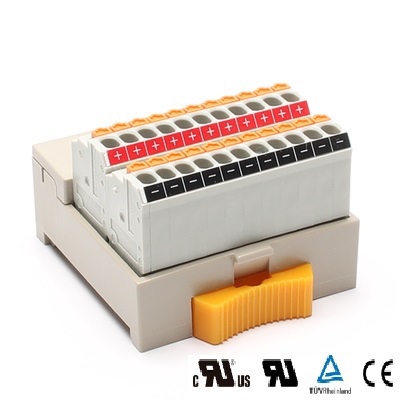

PCX-COM シリーズ

コモン端子台 / スプリングロック式
新開発のスプリングロック端子を採用し、端子間ピッチはなんと3.5mm
チェック端子を搭載し、φ2のテストピンを挿入可能
結線ばね開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能
独自のレールロック機構により止め金具を必要としません

性能・特性

定格絶縁電圧 AC・DC125V
定格通電電流 10A
耐電圧 AC500V/1分間
絶縁抵抗 100MΩ以上(DC500Vメガ)
適合電線 ・棒端子(フェルール) 0.25~0.5㎟ / AWG26~20  DIN46228-4準拠
・単線 φ0.3~φ1.3
・撚り線 0.08~1.5㎟ / AWG28~16
周囲温度 -15℃~+60℃
(氷結または結露しないこと)
電線むき長さ ・棒端子(フェルール)8~12㎜
・単線、撚り線9~10㎜

材質

端子台 本体:ナイロン(色:グレー) UL94V-0
導電板:銅合金(表面処理:Sn)
ボタン:ナイロン(色:オレンジ) UL94V-0
バネ:SUS
側板:ナイロン(色:グレー)
ケース PBT(色:アイボリー) UL94V-0
基板 ガラエポ(両面) t=1.6
ロックボタン POM(色:黄)

該当機種一覧

該当件数 6 件

PCX-COM22(+・-COM混合)

定価 2,890 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
22
取付方法
DINレール取付のみ

PCX-COM22P(全極 +COM)

定価 2,890 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
22
取付方法
DINレール取付のみ

PCX-COM22N(全極 -COM)

定価 2,890 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
22
取付方法
DINレール取付のみ

PCX-COM36(+・-COM混合)

定価 3,800 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
36
取付方法
DINレール取付のみ

PCX-COM36P(全極 +COM)

定価 3,800 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
36
取付方法
DINレール取付のみ

PCX-COM36N(全極 -COM)

定価 3,800 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
36
取付方法
DINレール取付のみ

補足説明
