インターフェイス(コネクタ端子台)

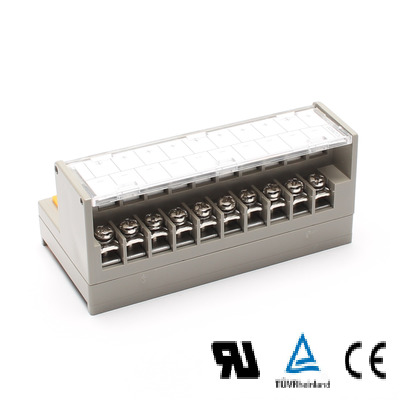

PCN7-COM シリーズ

コモン端子台 / ネジ式
端子間7mmピッチの超小型サイズを実現しました。
小型化するPLCやSBCのインターフェイスに最適です。
コンパクトなサイズは制御盤の小型化に貢献します。
コネクタと端子台は扱い易い1:1結線タイプです。
結線作業がラクなSS端子ネジを採用しています。
ネジの脱落防止構造によりネジの紛失を防ぎます。
端子カバーは開閉式、また端子番号を両面に印刷した記名板が予め装着され配線時の効率化が図れます。
DINレール取付け、直取付け、双方に対応します。

※R(丸型圧着)端子用もご用意しております。
 詳しくは最寄の営業所までお問い合わせください。

性能・特性

定格絶縁電圧 AC・DC125V
定格通電電流 10A
耐電圧 AC500V/1分間
絶縁抵抗 100MΩ以上(DC500Vメガ)
適合電線 1.25㎟/MAX
結線ビス M3×9.5L Ni ±ナベフリー端子ねじ(Y端子用)
M3×7L 三価クロメート±ナベフリー端子ねじ(丸端子用)
標準締付トルク 1.2N・m
周囲温度 -15℃~+60℃(凍結または結露しないこと)

材質

端子台 PPE(色:グレー) UL94V-0
ケース PPE(色:グレー) UL94V-0
記名板 上質紙(両面印刷)
基板 ガラエポ(両面)
導電板A・B C2680R
レール用ツメ POM(色:黄)
カバー PC(透明) UL94V-2
ケース固定用ねじ SWCH M3×10L 三価クロメート なべ2種タッピンねじ(下ケース裏面から固定)

該当機種一覧

該当件数 3 件

PCN7-COM201(+・-COM混合)

定価 3,040 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
20
取付方法
DINレール/直付共用

PCN7-COM201P(全極 +COM)

定価 3,040 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
20
取付方法
DINレール/直付共用

PCN7-COM201N(全極 -COM)

定価 3,040 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
20
取付方法
DINレール/直付共用

補足説明
