インターフェイス(コネクタ端子台)

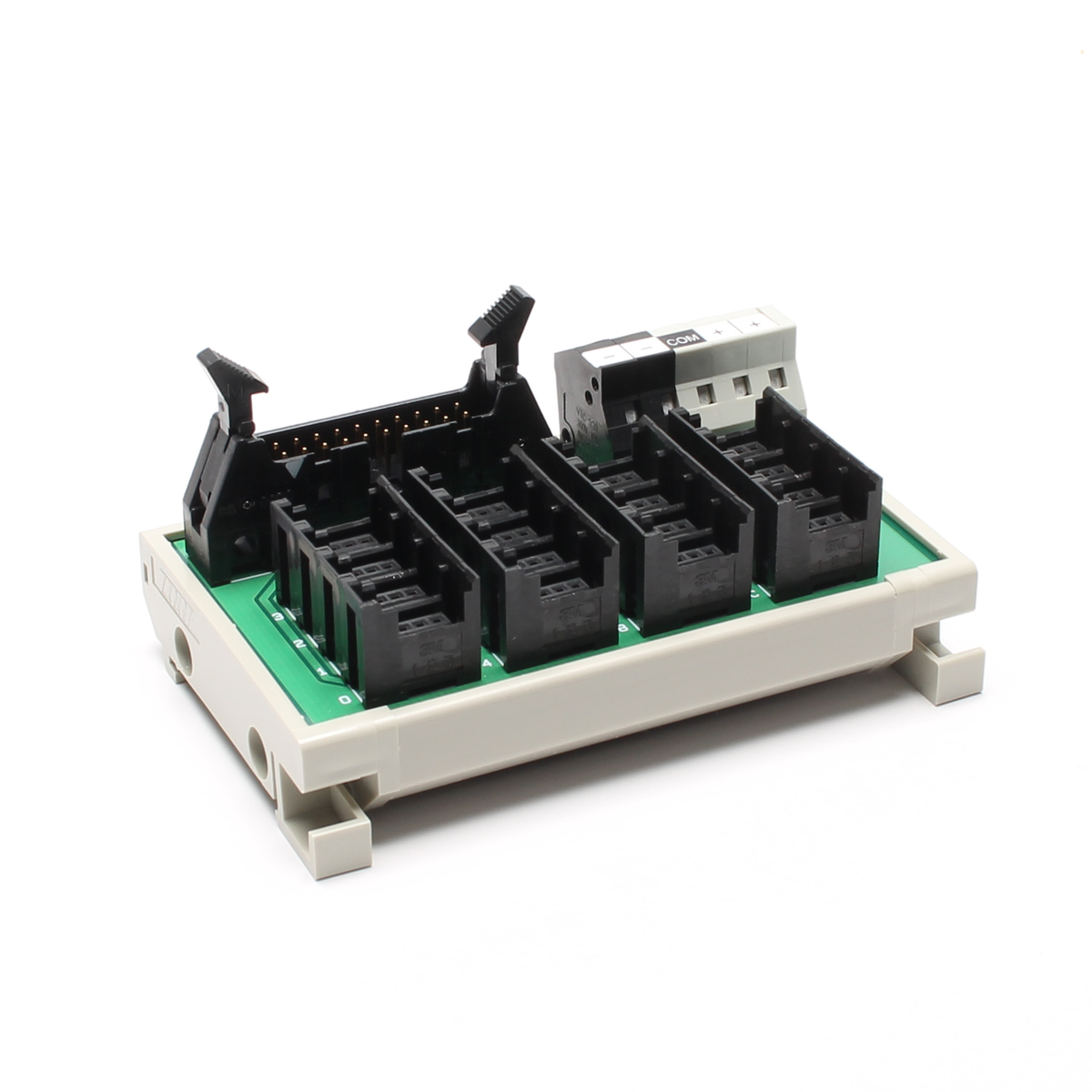

PCE3 シリーズ

e-con式 / e-con式
業界標準e-con準拠コネクタを実装した超小型サイズ
三菱、オムロンのシーケンサ(DC5V~24V用)の主力機器にそのまま対応出来る様な設計になっています。
電源・コモン部の結線を使い分ける事により、入出力どちらにもご使用頂けます。
特殊工具・電線前処理不要で結線作業がラクなe-con採用。
DINレ-ル取付け対応です。

性能・特性

定格絶縁電圧 AC・DC 24V
定格通電電流 1A
耐電圧 600V/1分間
絶縁抵抗 100M Ω以上(DC500Vメガにて)
適合電線 電源用端子台 1.25㎟/MAX
推奨電線むき長さ 9~10㎜
周囲温度 -10℃~+50℃(氷結、結露なきこと)

材質

ケース PPE +PVC UL94V-0
基板 ガラエポt=1.6
電源端子 ナイロン66 UL94V-0
e-con ナイロン66 UL94V-0

該当機種一覧

該当件数 3 件

PCE3-1H20

定価 4,120 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ(主要メーカー対応)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応)
端子台極数
-
取付方法
DINレール取付のみ

PCE3-1H34

定価 5,680 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ(主要メーカー対応), キーエンス(株)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応), KV-1000, KV-3000/5000/5500, KV-Nano
端子台極数
-
取付方法
DINレール取付のみ

PCE3-1H40M

定価 5,940 円 / 個

(販売単位:1)

コネクタメーカー
ヒロセ電機(株)
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ(主要メーカー対応), 三菱電機(株)
PLCシリーズ
1対1接続タイプ(主要シリーズ対応), MELSEC-AnS, MELSEC-Q
端子台極数
-
取付方法
DINレール取付のみ

補足説明
