インターフェイス（コネクタ端子台）

図版のダウンロード
ができます。

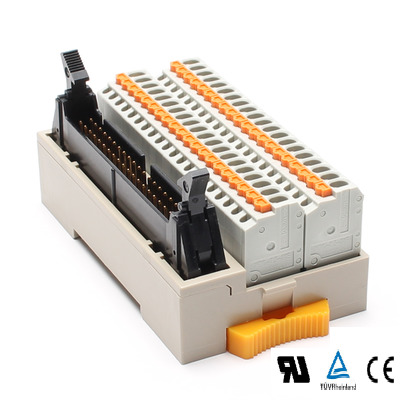

PCXV シリーズ

スプリングロック式 / スプリングロック式
新開発のスプリングロック端子を採用し、端子間ピッチはなんと3.5mm
端子台を縦に配置する事により、更に省スペース

チェック端子を搭載し、φ2のテストピンを挿入可能

結線ばね開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能

独自のレールロック機構により止め金具を必要としません。

止め金具を必要とした取付けと比較した場合 約74% 省スペース ※1

※1 弊社のPCN7-1H40とPCXV-1H40による自社比です
製品一覧はこちら

性能・特性

定格絶縁電圧 125V
定格通電電流 1A
耐電圧 AC500V / 1分間
絶縁抵抗 100MΩ以上（DC500Vメガにて）
適合電線 ・棒端子（フェルール）　0.25～0.5㎟ / AWG26～20　 DIN46228-4準拠
・単線　φ0.3～φ1.3
・撚り線　0.08～1.5㎟ / AWG28～16
周囲温度 -15℃～+60℃（氷結または結露なきこと）

該当機種一覧

該当件数 11 件

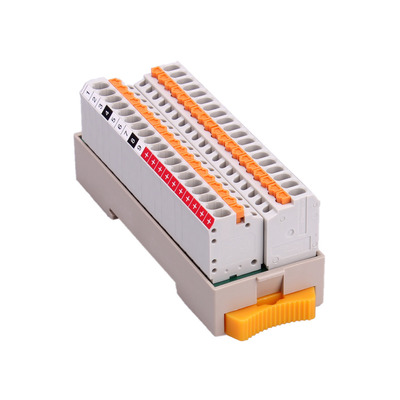

PCXV-TB9-PN10

定価　4,380 円 / 個

（販売単位：1）

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
19
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

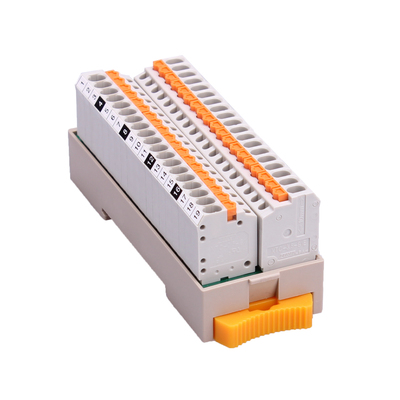

PCXV-TB19

定価　4,300 円 / 個

（販売単位：1）

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
19
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H20

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

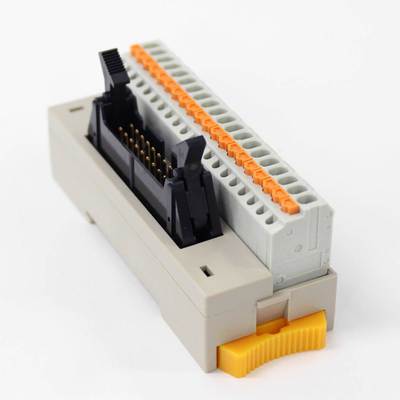

PCXV-1T20

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H20-M

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1T20-M

定価　3,310 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
20
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1T40

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
オムロン（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1H40-M

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-1T40-M

定価　4,710 円 / 個

（販売単位：1）

コネクタメーカー
ヒロセ電機（株）
コネクタ仕様
MIL
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PCXV-4F40

定価　5,240 円 / 個

（販売単位：1）

コネクタメーカー
タイコエレクトロニクス（株）
コネクタ仕様
FCN
PLCメーカー
1対1接続タイプ（主要メーカー対応）
PLCシリーズ
1対1接続タイプ（主要シリーズ対応）
端子台極数
40
取付方法
DINレール取付のみ
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
