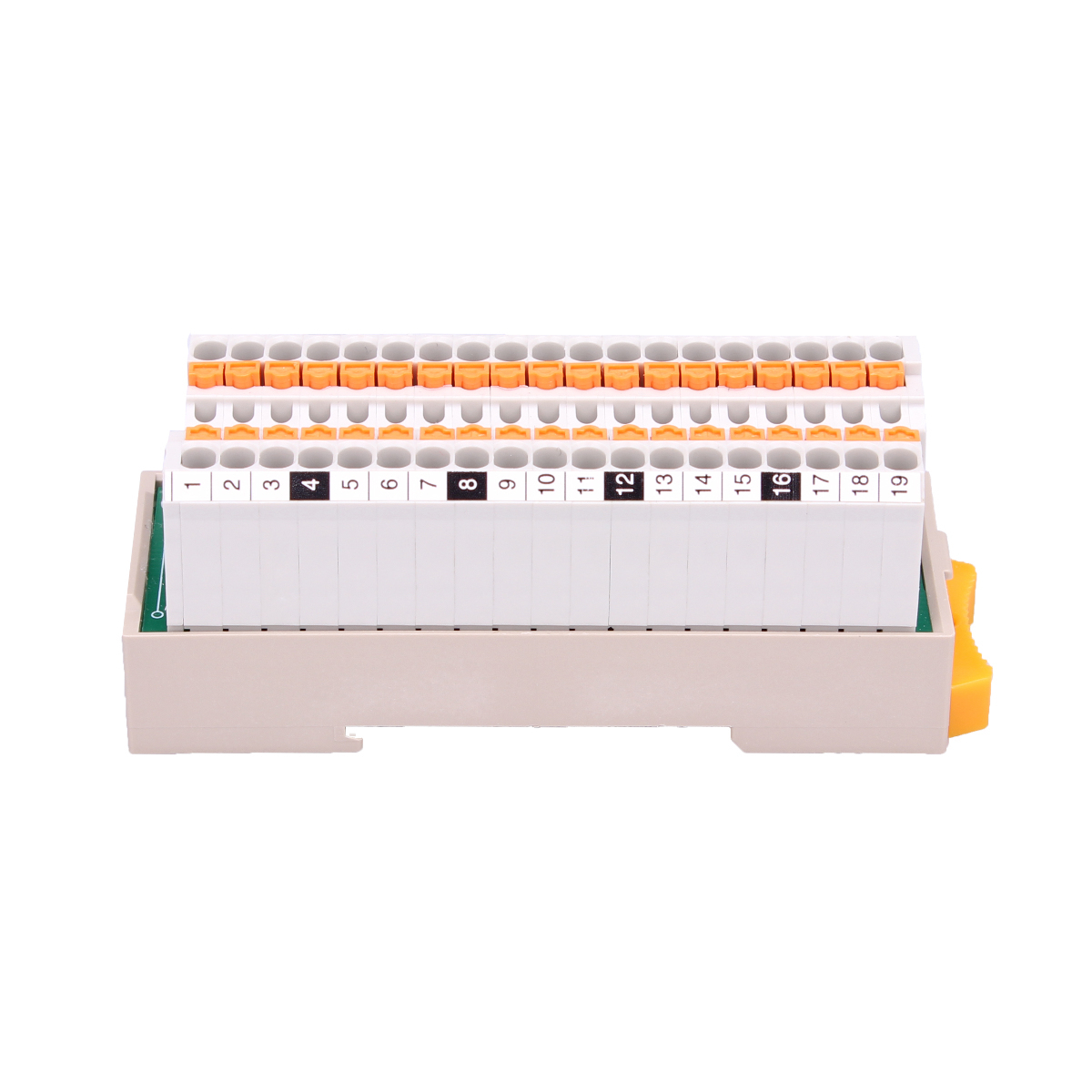

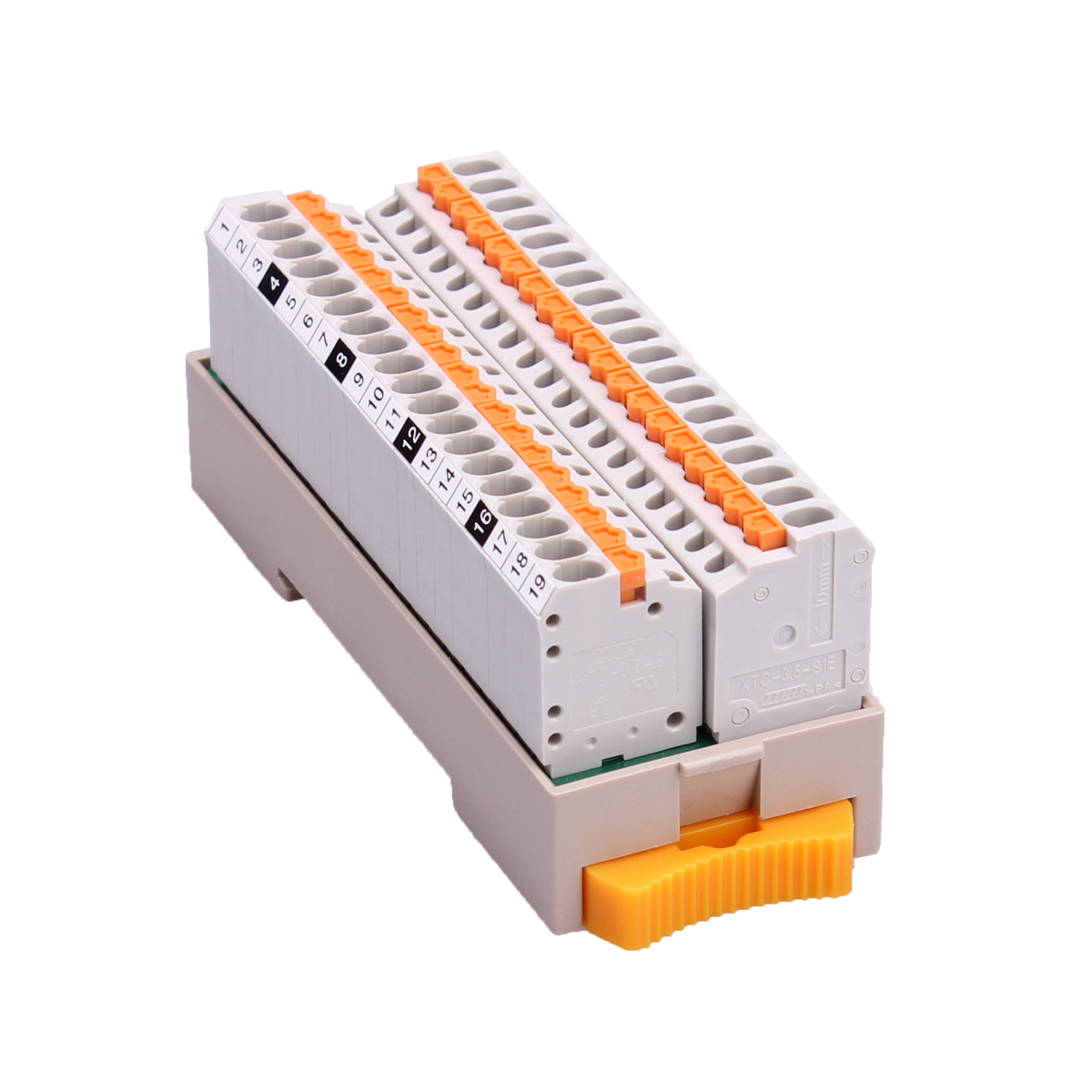

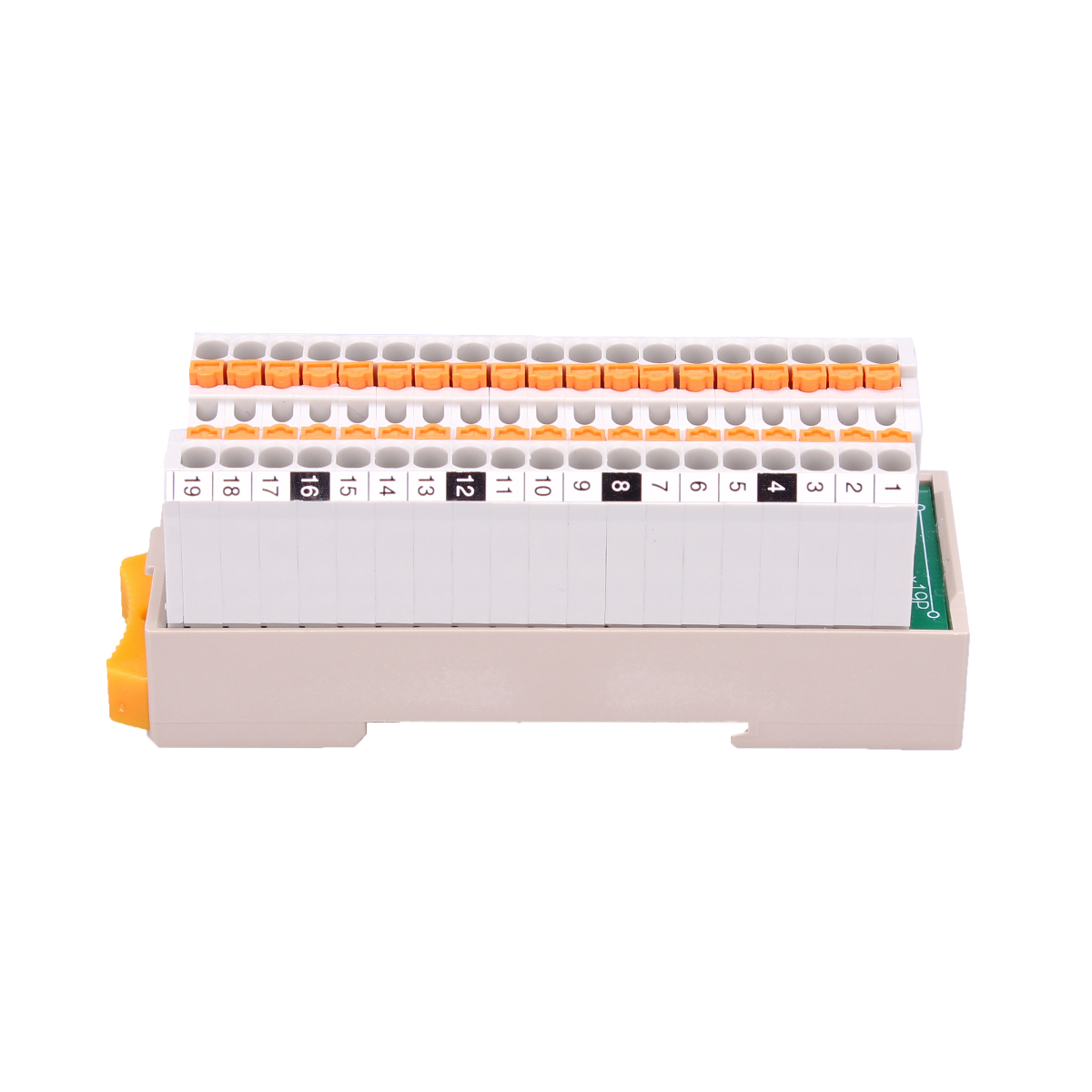

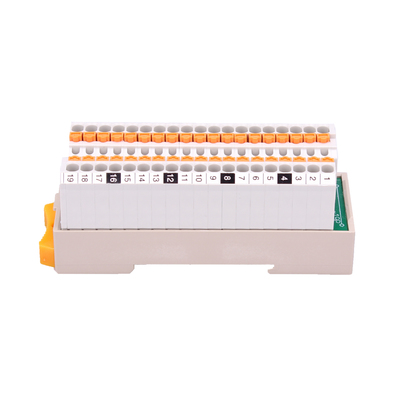

PCXV-TB19

PCXVシリーズ

インターフェイス(コネクタ端子台) / スプリングロック式 / スプリングロック式

定価 4,090 円 / 個 (販売単位:1)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

新開発のスプリングロック端子を採用し、端子間ピッチはなんと3.5mm
端子台を縦に配置する事により、更に省スペース

チェック端子を搭載し、φ2のテストピンを挿入可能

結線ばね開閉用ボタンは-ドライバー、+ドライバーのどちらも使用可能

独自のレールロック機構により止め金具を必要としません。

止め金具を必要とした取付けと比較した場合 約74% 省スペース ※1

※1 弊社のPCN7-1H40とPCXV-1H40による自社比です

端子台極数 19
端子間ピッチ 3.5mm
取付方法 DINレール取付のみ
接続方法 スプリングロック
寸法(幅) 28.50mm
