中継ボックス

BOXTH ネジ式端子台内蔵 シリーズ

端子台付き / 端子台付き
3WAY開閉で快適な作業性!蝶番(ヒンジ)式のフタは両方向に開閉が可能。
狭いスペースでも設置が可能。状況に応じて最適な方向へ開閉が可能!
フタに邪魔されず隅々まで快適に作業ができる為、設置後のメンテナンス等の作業性も向上します!
フタを180°開閉できなくても両側90°の開閉スペースさえあれば、それぞれの方向にフタを開けて作業を行うことができる為、省スペースにも貢献します!
蝶番(ヒンジ)式のフタは、簡単に取り外しが可能。両側のヒンジを開放するとフタが取り外し可能。組み込みや結線作業の際はフタを取り外し、作業性が更に向上!
狭い取付面にも取付可能!従来品では固定できなかった狭い取付面にも簡単に2点留め固定する事ができます。
別売の固定金具:NTB-KC(2枚/1set)を使用する事で、アルミフレームなどにも固定が可能!
BOX内部からFG接続が可能!

性能・特性

定格絶縁電圧 600V
定格通電電流 15A
絶縁抵抗 100MΩ以上
商用周波耐電圧 2500V/1分間
適合電線 2.0㎟
標準締付トルク 1.4N・m
周囲温度 -25℃~+100℃
保護構造 IP67

材質

本体材質 PBT(ベージュ) UL94-0
端子ネジ SWCH
フタ PBT(不透明) UL94-0
PAR(クリアスモーク) UL94V-2
ナット 黄銅(Niメッキ)
ガスケット 発砲ウレタン
ヒンジ ナイロン66(ベージュ)
固定ネジ・コイルバネ SUS

該当機種一覧

該当件数 3 件

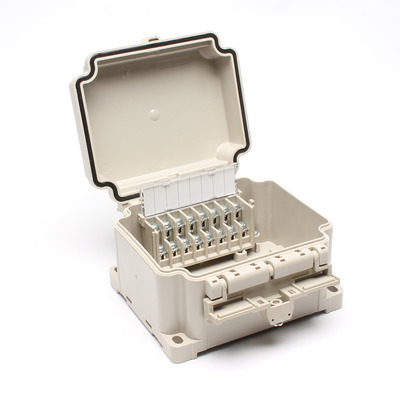

BOXTH-1LB-A 【フタ高さ:低 フタ材質:不透明】

定価 3,930 円 / 個

(販売単位:1)

端子台
極数
8
レール取付
不可
保護等級
IP67
取込口サイズ
寸法(W×H×D)
119.0×78.0×115.6mm

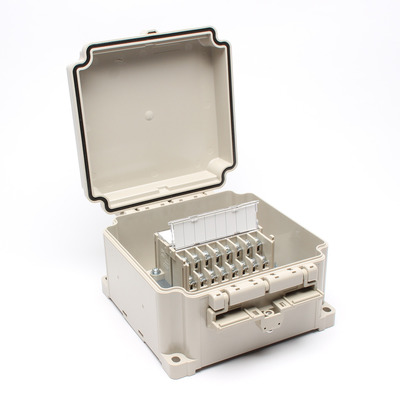

BOXTH-2LB-A 【フタ高さ:低 フタ材質:不透明】

定価 6,330 円 / 個

(販売単位:1)

端子台
極数
16
レール取付
不可
保護等級
IP67
取込口サイズ
寸法(W×H×D)
134.0×86.0×149.6mm

BOXTH-3LB-A 【フタ高さ:低 フタ材質:不透明】

定価 9,860 円 / 個

(販売単位:1)

端子台
極数
36
レール取付
不可
保護等級
IP67
取込口サイズ
寸法(W×H×D)
240.0×86.0×155.6mm

補足説明
