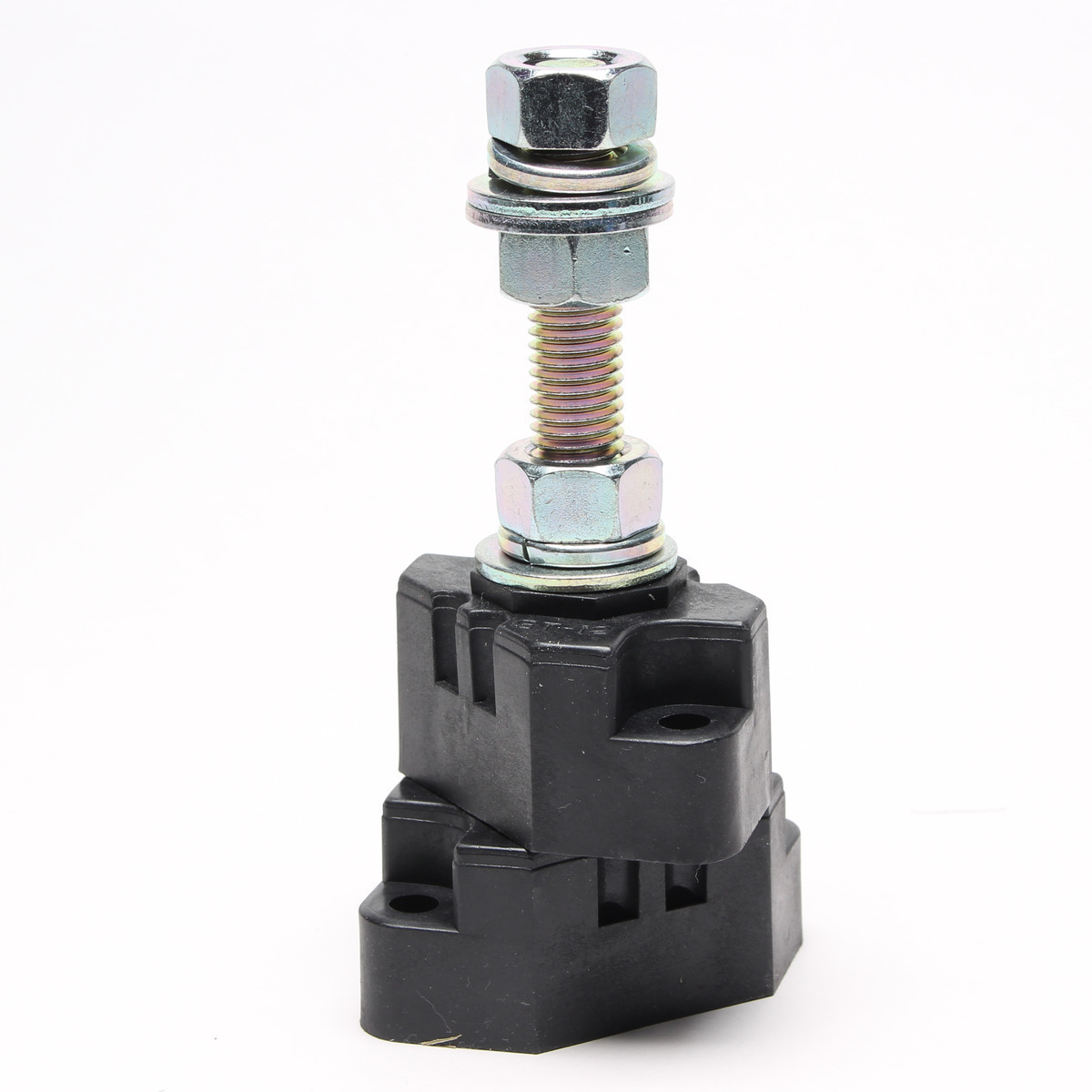

電線や銅ブスバーなどの中継、分岐、支持台として最適なスタッド式端子台です。
電気的な場面にとらわれず、高さを保つ支持材としての利用など、多くの用途に対応でき、しかも設計面、コスト面につきましても充分考慮が加えられたシリーズです。
絶縁材には、耐油、耐熱、耐薬品性に強い強化PBT樹脂を使用しています。
ボルトやナット、平ワッシャーなどのネジ部には、支持台利用が目的のFタイプ、また導体利用が目的のBタおがイプがあり、用途によって使い分けることができます。Fタイプ(材質:鉄・亜鉛クロメート処理) Bタイプ(材質:黄銅・Niメッキ)
一般仕様 | ||
---|---|---|
電線サイズ(JIS) | 100㎟ | 200㎟ |
電線サイズ(AWG) | - | - |
定格絶縁電圧 | AC・DC 660V | AC・DC 660V |
定格通電電流 | 240A | 400A |
ネジサイズ | M16 |
---|---|
形状 | 2段 |
構造 | スタッド |
締付トルク | 68.6~88.2N・m |
結線方式 | セルフアップ |
取付方法 | 直付 |
