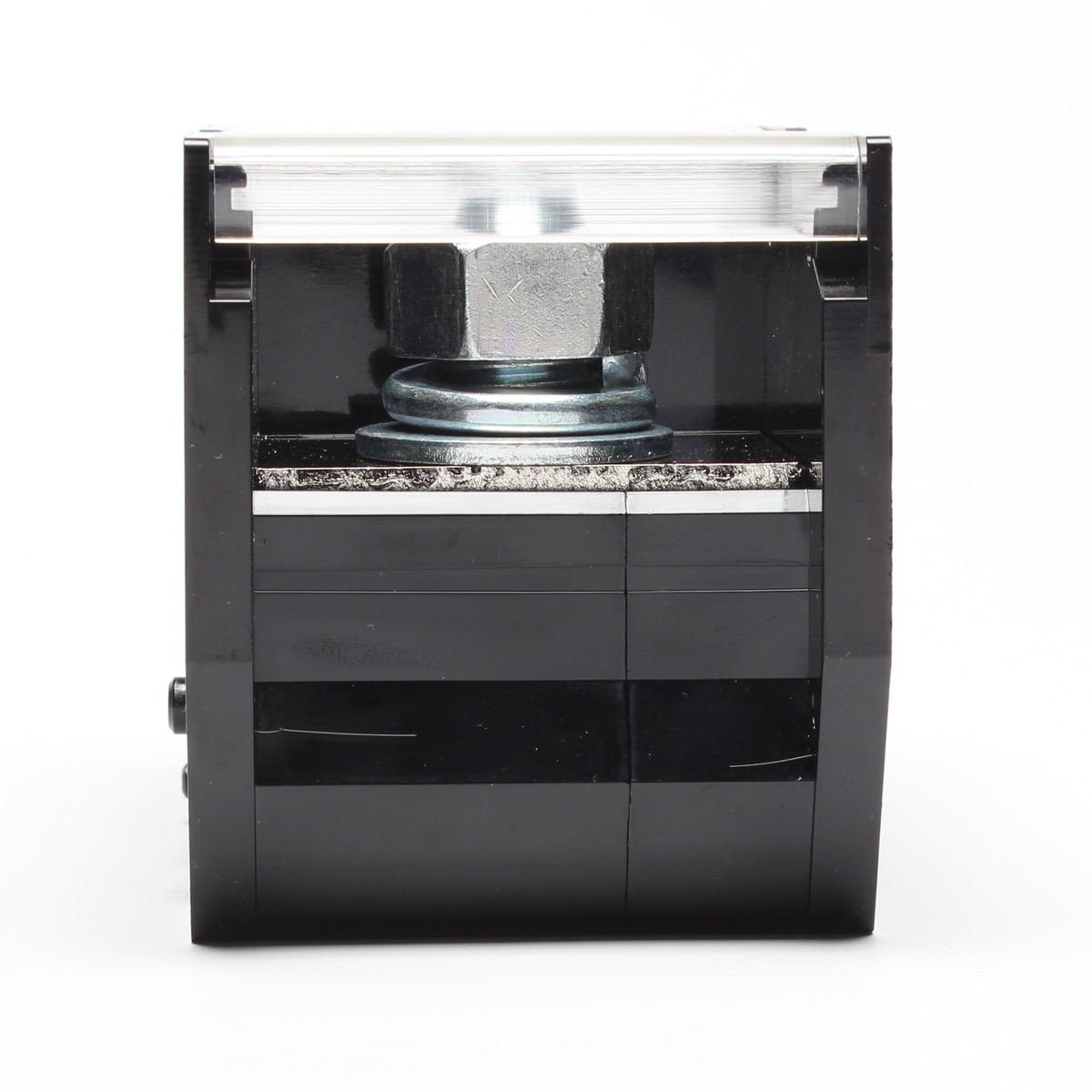

CT-1000ST

CT(スタッドボルト式)シリーズ

端子台 / レール取付型 / スタッドボルト式 / 一般端子台

定価 7,176 円 / 個 (販売単位:3)

CADファイルダウンロード

この製品についてのお問い合せ

製品情報

CT-STスタッドタイプシリーズは、100A~最大1000Aまでの充実の8機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 適合レールは当社専用の20㎜幅のレール。またはDIN35㎜レール対応端子台と共用できるDASタイプです。

一般仕様
電線サイズ(JIS) 325㎟ 200(×2本)㎟ 325(×2本)㎟
電線サイズ(AWG) - - -
定格絶縁電圧 AC・DC 660V AC・DC 660V AC・DC 660V
定格通電電流 600A 800A 1000A
ネジサイズ M16
端子間ピッチ 66.00mm
形状 1段
構造 スタッド
締付トルク 25.0~37.3N・m(JIS C8201-7-1)
78.5~98.0N・m(JIS C2805)
結線方式 セルフアップ
取付方法 C型20mmレール

組端子台

この製品を使用した組端子台

組端子台の標準構成

組端子台でご注文いただいた場合は下記の構成にて生産致します。
