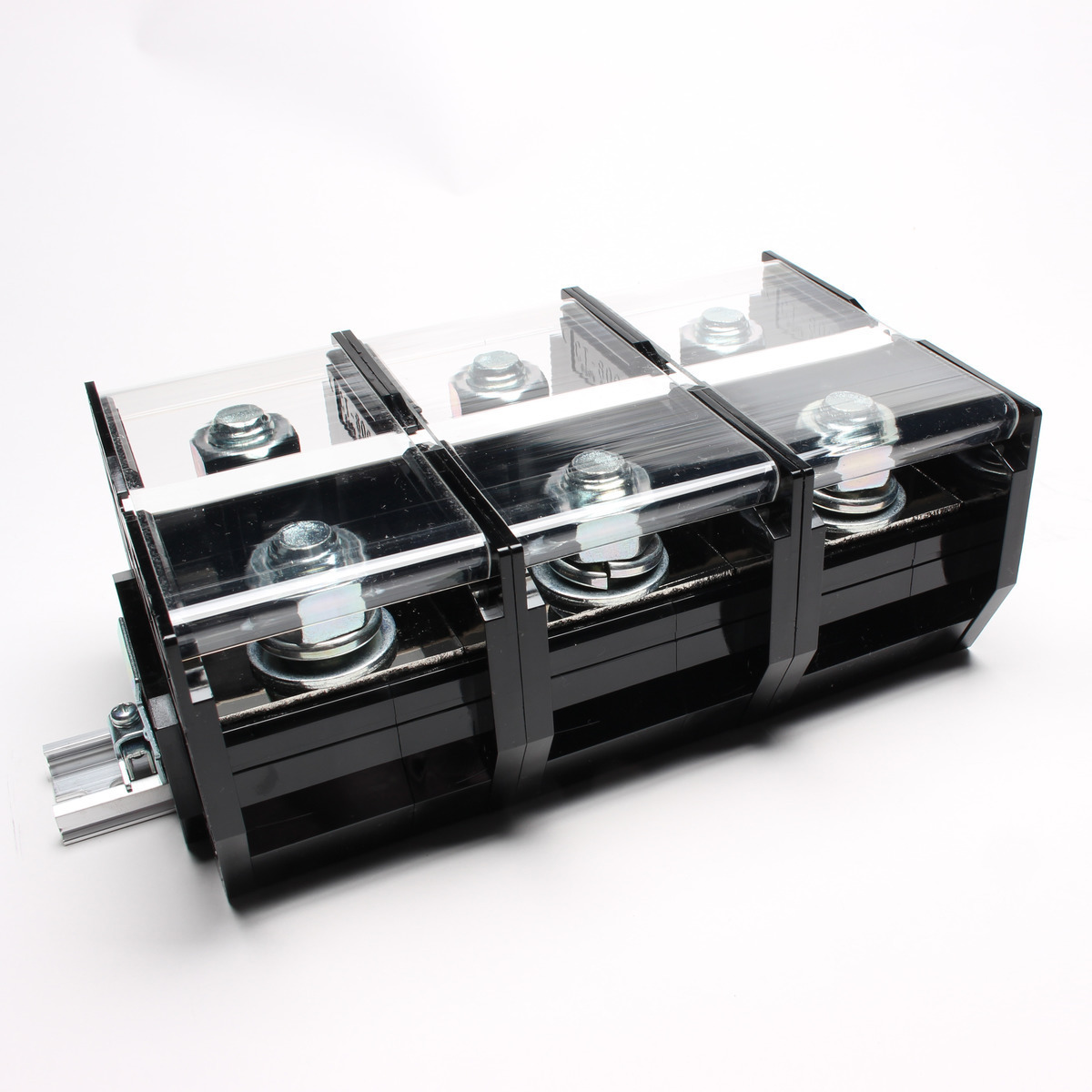

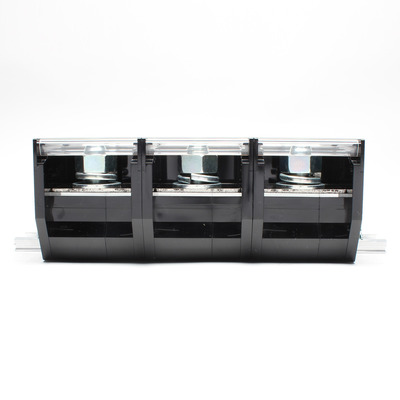

CT-STスタッドタイプシリーズは、100A～最大1000Aまでの充実の8機種を揃えています。
電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
適合レールは当社専用の20㎜幅のレール。またはDIN35㎜レール対応端子台と共用できるDASタイプです。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 325㎟ | 200（×2本）㎟ | 325（×2本）㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 660V | AC・DC 660V | AC・DC 660V |
| 定格通電電流 | 600A | 800A | 1000A |
| ネジサイズ | M16 |
|---|---|
| 端子間ピッチ | 66.00mm |
| 形状 | 1段 |
| 構造 | スタッド |
| 締付トルク | 25.0~37.3N・m（JIS C8201-7-1） 78.5~98.0N・m（JIS C2805） |
| 結線方式 | セルフアップ |
| 取付方法 | C型20mmレール |
