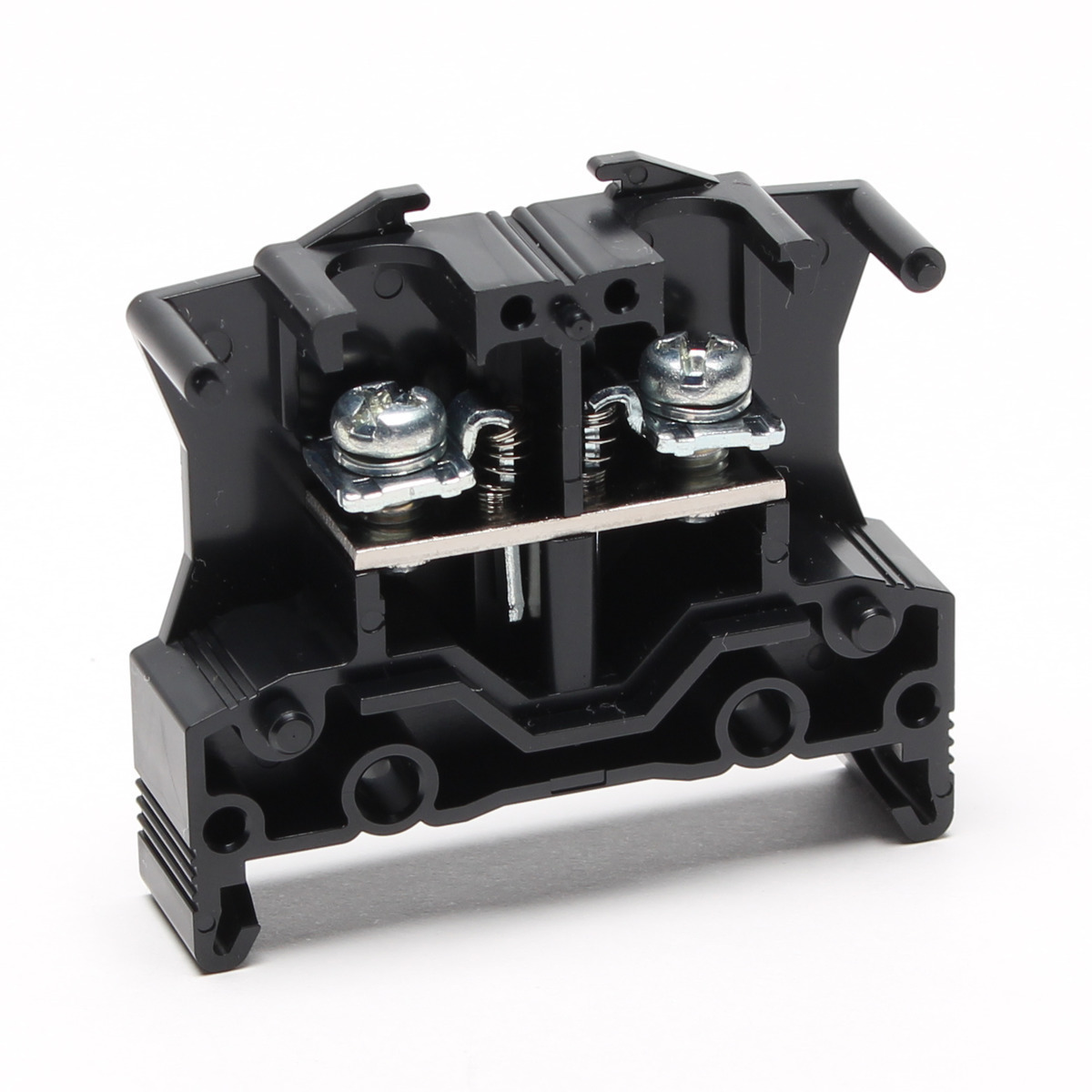

FPS-10～FPS-80は、レール取付面から通電部までの高さが同一の為、配線高さが揃います。
○ 結線が一目で確認できる安全設計
○ 保護等級IP2Xの安全構造の為、カバーは不要です。

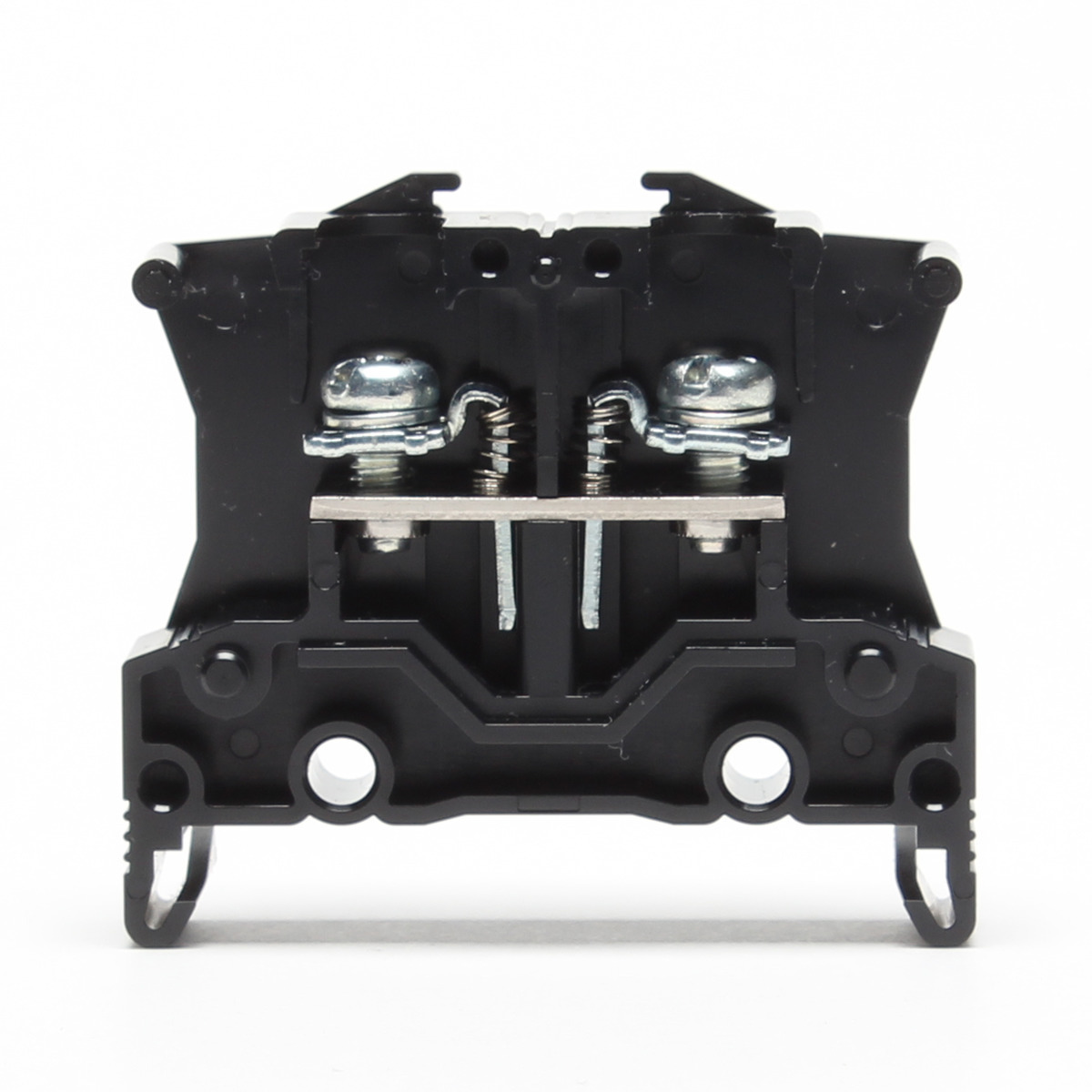

○ 緩めた端子ネジは内部のバネ構造により、持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
○ 圧着端子は、丸型、Y型どちらでも対応可能
○ 絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
○ 適合レールは、DIN規格に準拠した35㎜幅のレールです。
○ レールへの取付は、上方向から押し込むだけで簡単にセットできます。
| 一般仕様 | ||
|---|---|---|
| 電線サイズ（JIS） | 1.25㎟ | 2㎟ |
| 電線サイズ（AWG） | - | - |
| 定格絶縁電圧 | AC・DC 800V | AC・DC 800V |
| 定格通電電流 | 16A | 22A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG20～14 | AWG20～14 | - | - |
| 定格絶縁電圧 | AC・DC 600V | AC・DC 600V | - | - |
| 定格通電電流 | 22A | 22A | - | - |
| ネジサイズ | M3.5 |
|---|---|
| 端子間ピッチ | 9.50mm |
| 形状 | 1段 |
| 構造 | フィンガープロテクション |
| 締付トルク | 0.8～1.4N・m |
| 結線方式 | ネジアップ |
| 取付方法 | DIN35mm |
