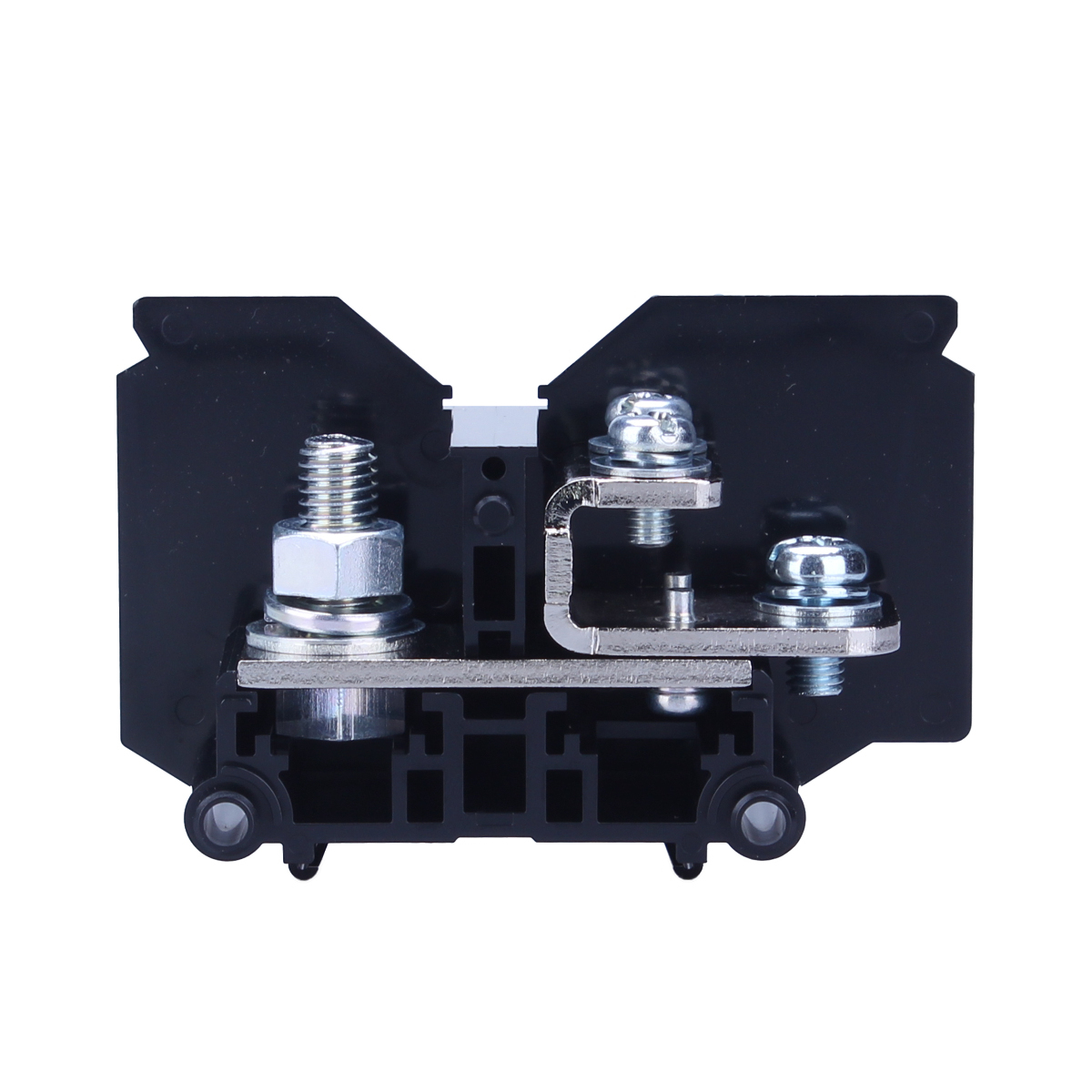

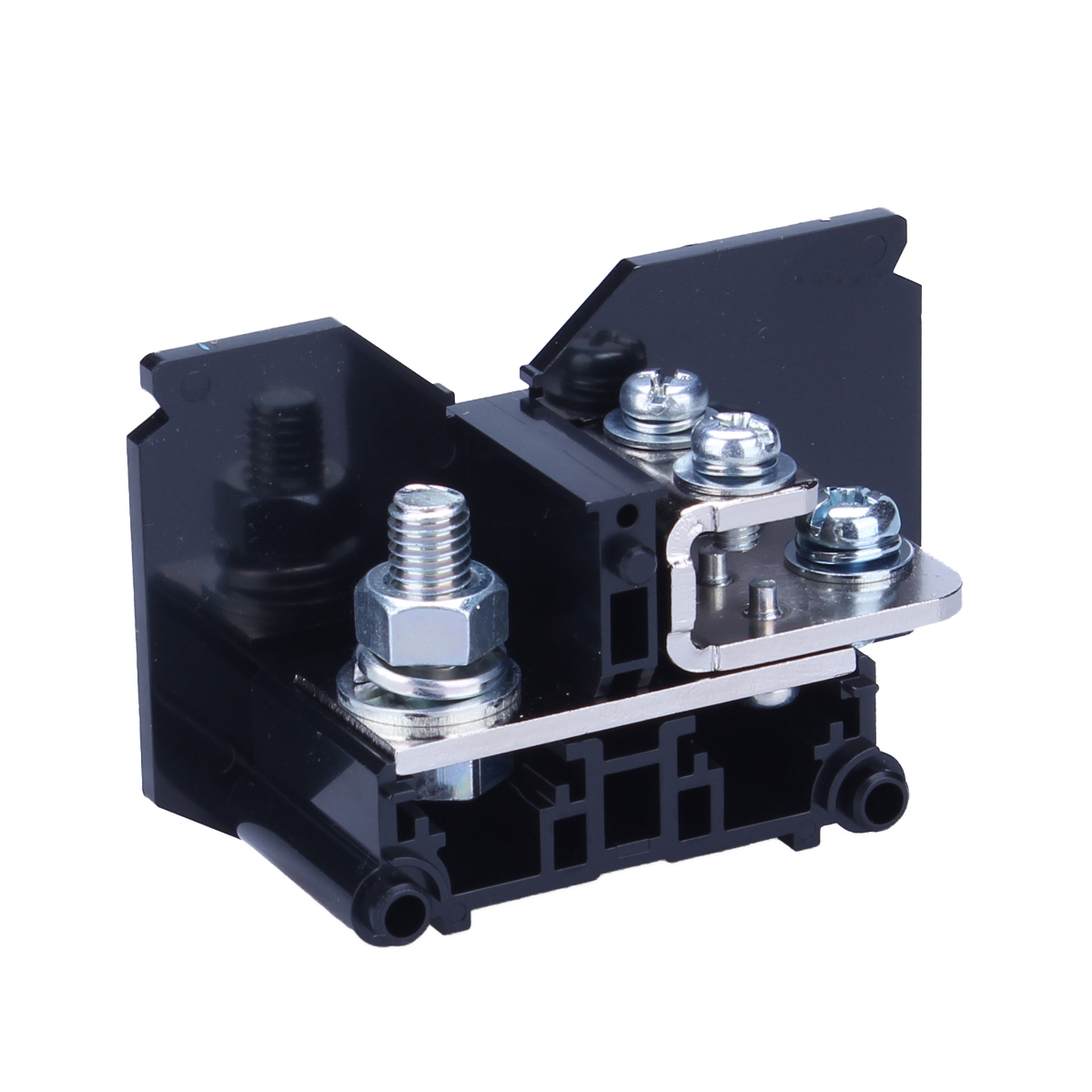

PTXシリーズは、受電側(1次側)から送電側(2次側)への分岐作業の煩わしさを解消する分岐専用端子台です。 1次側には結線ビスが設置されており、容量によって複数の電線を引き込むことができます。また2次側には3カ所の結線ビスを設け幅広い分岐数に対応しています。 直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
定格絶縁電圧 | AC・DC600V | ||
---|---|---|---|
入力側 | 出力側(合計:175A MAX) | ||
結線ビス | M8×22.5L | M6×12L | M5×10L |
定格通電電流 (接続可能電線及び最大電流) |
22m㎡ 94A | 8.0m㎡ 50A | 3.5m㎡ 30A |
38m㎡ 132A | 14m㎡ 70A | 5.5m㎡ 40A | |
60m㎡ 175A | 22m㎡ 94A | 8.0m㎡ 50A | |
標準締付トルク | 6.0~ 9.0N・m(JIS C 8201-7-1) | 2.5~3.7N・m | 2.0~3.0N・m |
8.9~10.8N・m(JIS C 2805) |

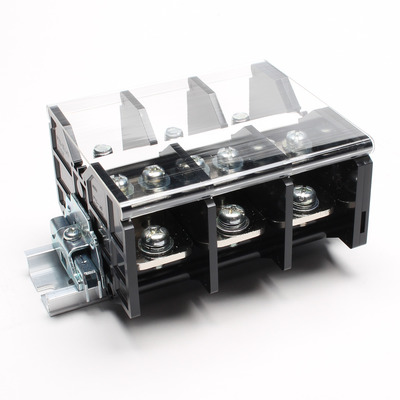

この製品を使用した組端子台
組端子台でご注文いただいた場合は下記の構成にて生産致します。

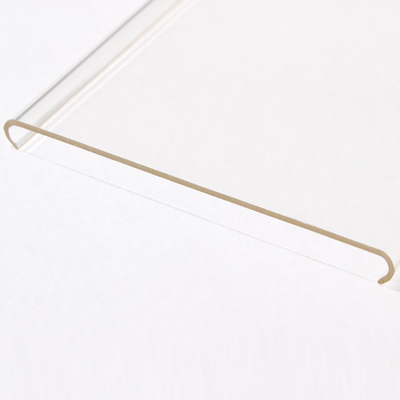

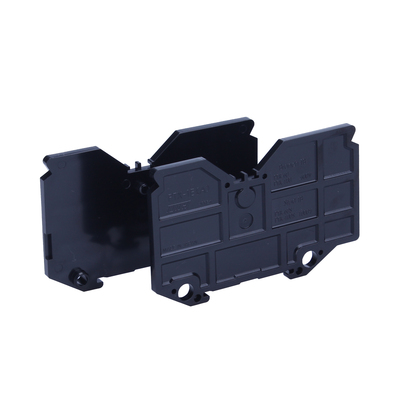

別売にて下記の商品もご用意しております。
