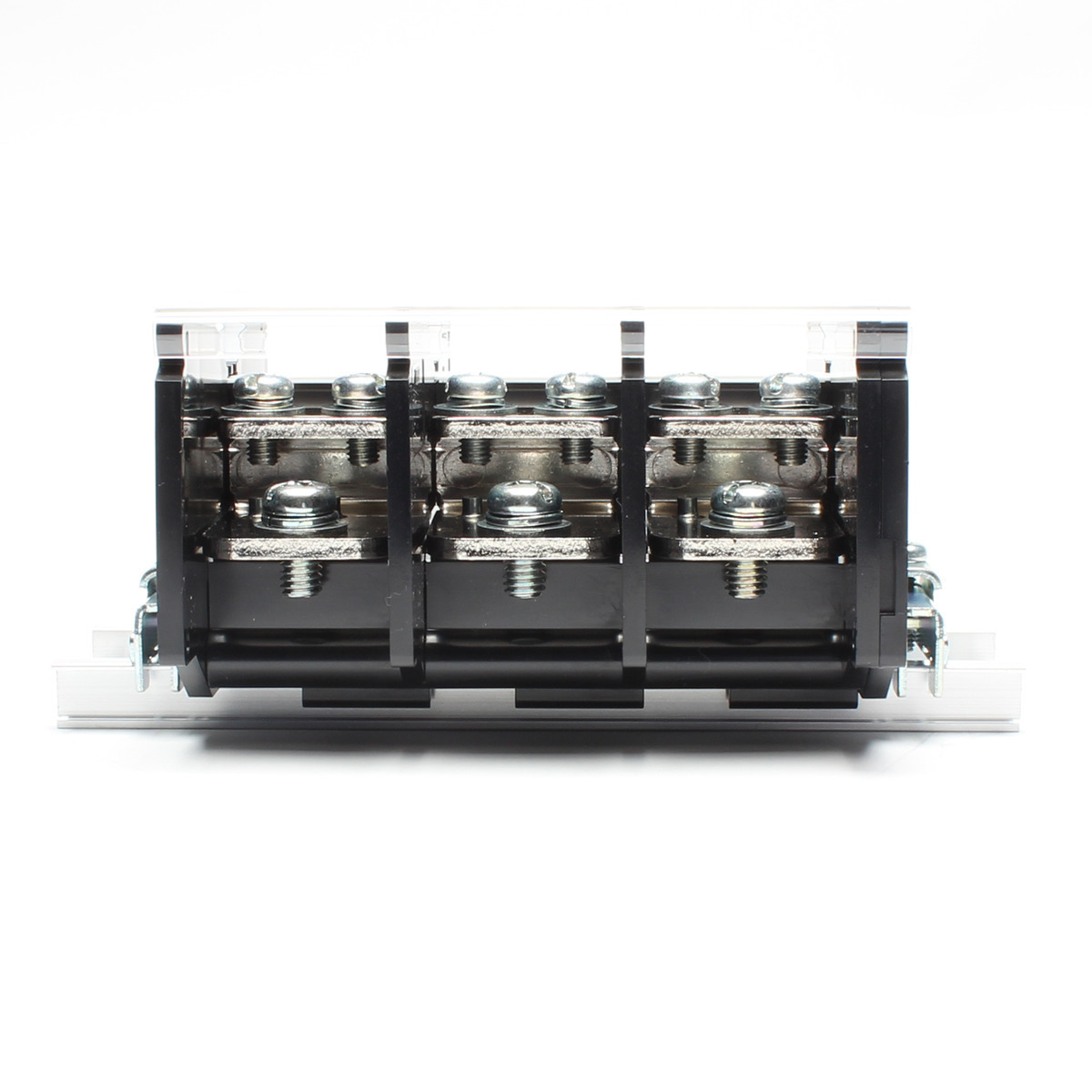

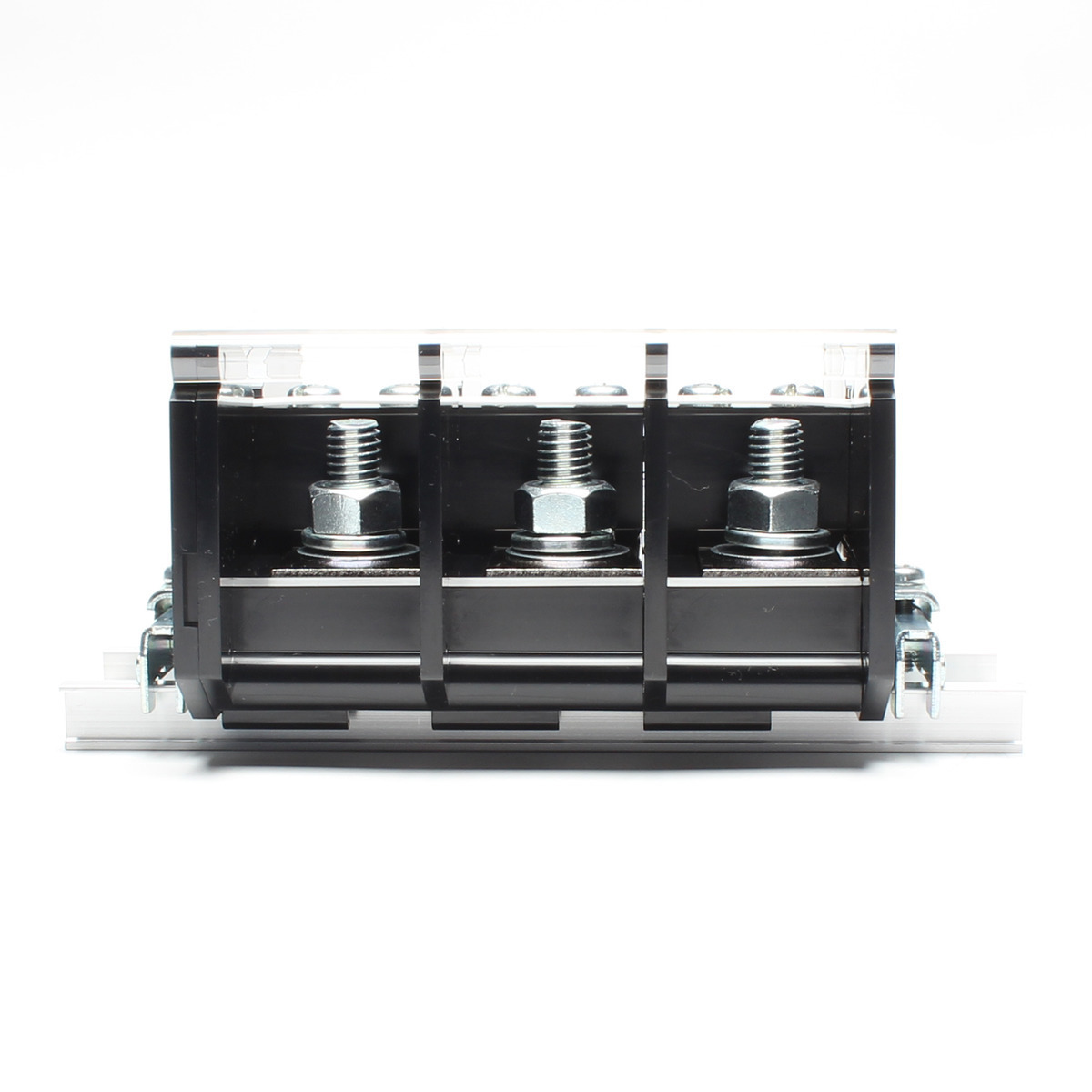

PTXシリーズは、受電側（1次側）から送電側（2次側）への分岐作業の煩わしさを解消する分岐専用端子台です。 1次側には結線ビスが設置されており、容量によって複数の電線を引き込むことができます。また2次側には3カ所の結線ビスを設け幅広い分岐数に対応しています。 直取付式、レール取付式がありますので、使用状況に応じていずれかを選択する事が可能です。 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
| 定格絶縁電圧 | AC・DC600V | ||
|---|---|---|---|
| 入力側 | 出力側（合計:175A MAX） | ||
| 結線ビス | M8×22.5L | M6×12L | M5×10L |
| 定格通電電流 （接続可能電線及び最大電流） |
22m㎡ 94A | 8.0m㎡ 50A | 3.5m㎡ 30A |
| 38m㎡ 132A | 14m㎡ 70A | 5.5m㎡ 40A | |
| 60m㎡ 175A | 22m㎡ 94A | 8.0m㎡ 50A | |
| 標準締付トルク | 6.0～ 9.0N・m（JIS C 8201-7-1） | 2.5～3.7N・m | 2.0～3.0N・m |
| 8.9～10.8N・m（JIS C 2805） | |||
