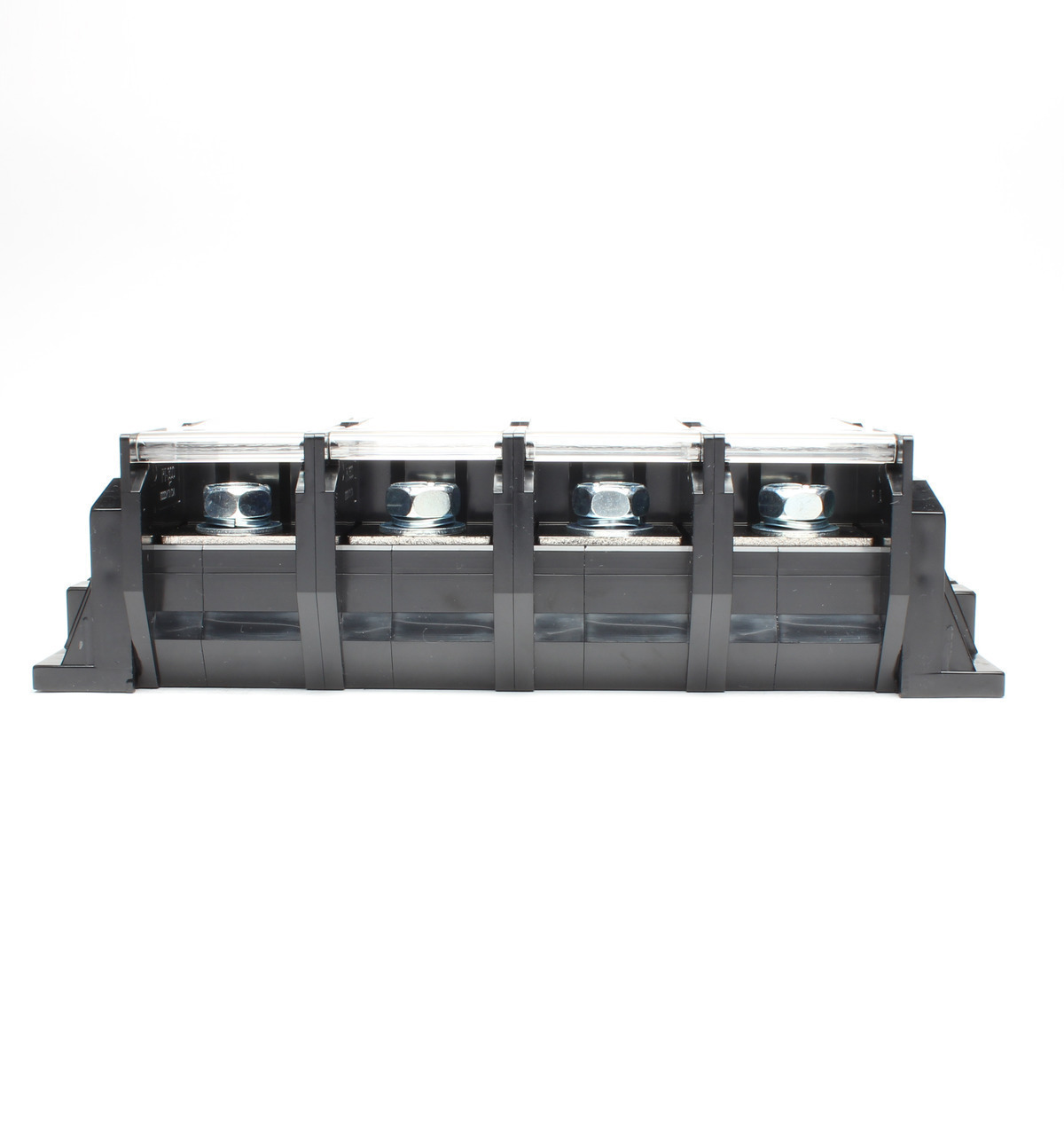

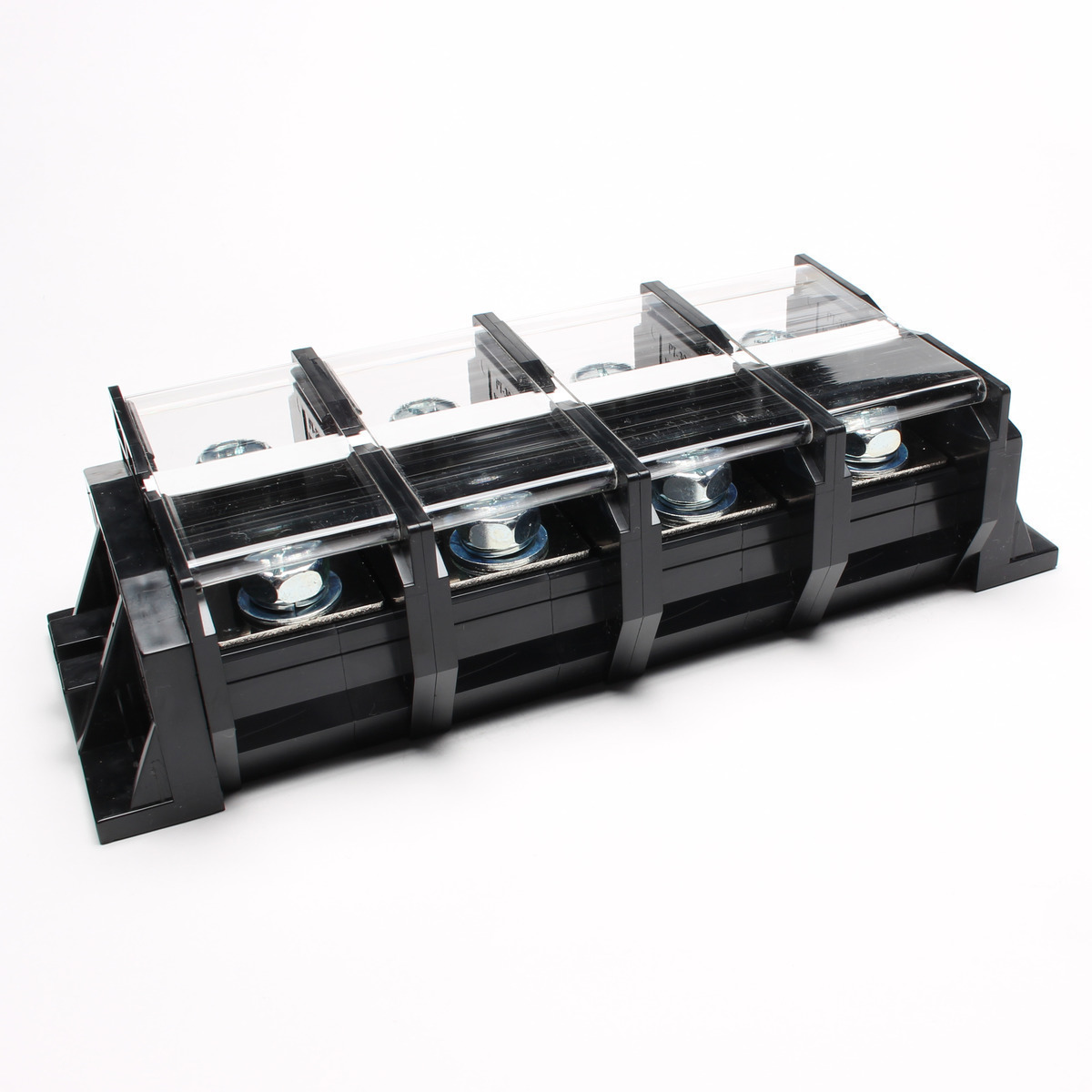

絶縁本体に変性PPEを使用し、1000Vにも対応した「直取付型組端子台シリーズ」です。
カバー、記名板、シャフトは全タイプ標準付属。指定極数(P数)に応じて当社で切断後、組付けして出荷いたします。
PTKC-200~PTKC-600には別売りでセフティカバーもあります。
一般仕様 | |||
---|---|---|---|
電線サイズ(JIS) | 100㎟ | 150㎟ | 200㎟ |
電線サイズ(AWG) | - | - | - |
定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V |
定格通電電流 | 240A | 310A | 400A |
UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
---|---|---|---|---|
電線サイズ | AWG4/0~350(MCM)(撚線) | - | AWG4/0~350(MCM)(撚線) | AWG3/0~500(MCM)(撚線) |
定格絶縁電圧 | AC・DC 600V | - | AC・DC 600V | AC・DC 660V |
定格通電電流 | 400A | - | 400A | 400A |
ネジサイズ | M12 |
---|---|
端子間ピッチ | 58.00mm |
形状 | 1段 |
締付トルク | 14.0~20.6N・m |
結線方式 | セルフアップ |
取付方法 | 直付 |
