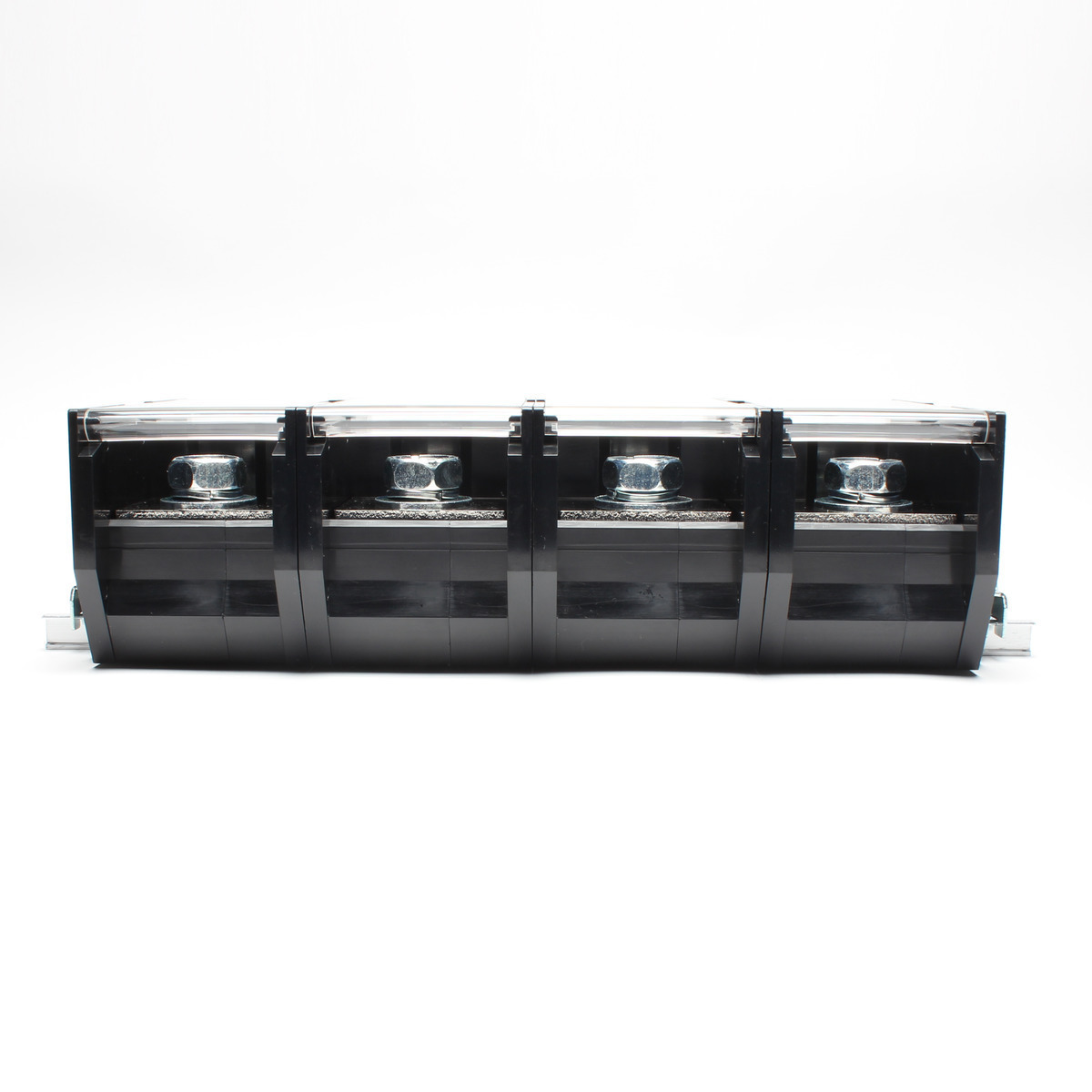

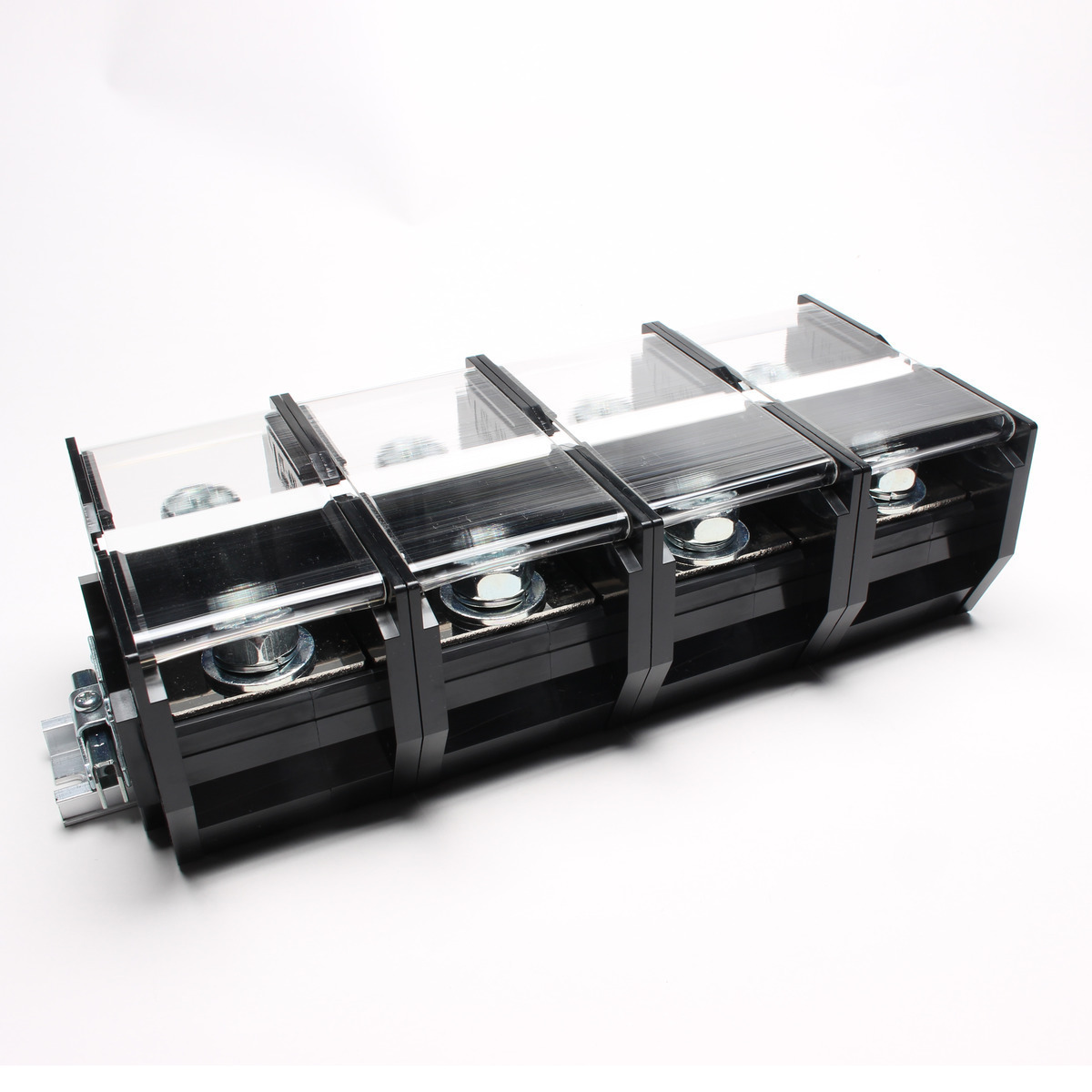

○ PTシリーズ、大電流タイプとして200A～600Aまで4機種を揃えています。
○ 電気容量の異なったタイプでも、1つのユニットとして1本のレール上に組立てることが出来、広範囲の使用が可能です。
○ 全てのタイプがUL規格又T Vの認定を取得しておりますので海外向け仕様にも安心してご使用になれます。
○ 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
○ 適合レールはDIN規格に準拠した35㎜幅のレールです。
| 一般仕様 | |||
|---|---|---|---|
| 電線サイズ（JIS） | 100㎟ | 150㎟ | 200㎟ |
| 電線サイズ（AWG） | - | - | - |
| 定格絶縁電圧 | AC・DC 1000V | AC・DC 1000V | AC・DC 1000V |
| 定格通電電流 | 240A | 310A | 400A |
| UL認定仕様 | CUL認定仕様 | CSA認定仕様 | TUV認定仕様 | |
|---|---|---|---|---|
| 電線サイズ | AWG4/0～350（MCM）（撚線） | - | AWG4/0～350（MCM）（撚線） | AWG3/0～500（MCM）（撚線） |
| 定格絶縁電圧 | AC・DC 600V | - | AC・DC 600V | AC・DC 660V |
| 定格通電電流 | 400A | - | 400A | 400A |
| ネジサイズ | M12 |
|---|---|
| 端子間ピッチ | 58.00mm |
| 形状 | 1段 |
| 構造 | 大電流(200A～) |
| 締付トルク | 14.0～20.6N・m |
| 結線方式 | セルフアップ |
| 取付方法 | DIN35mm |
