端子台

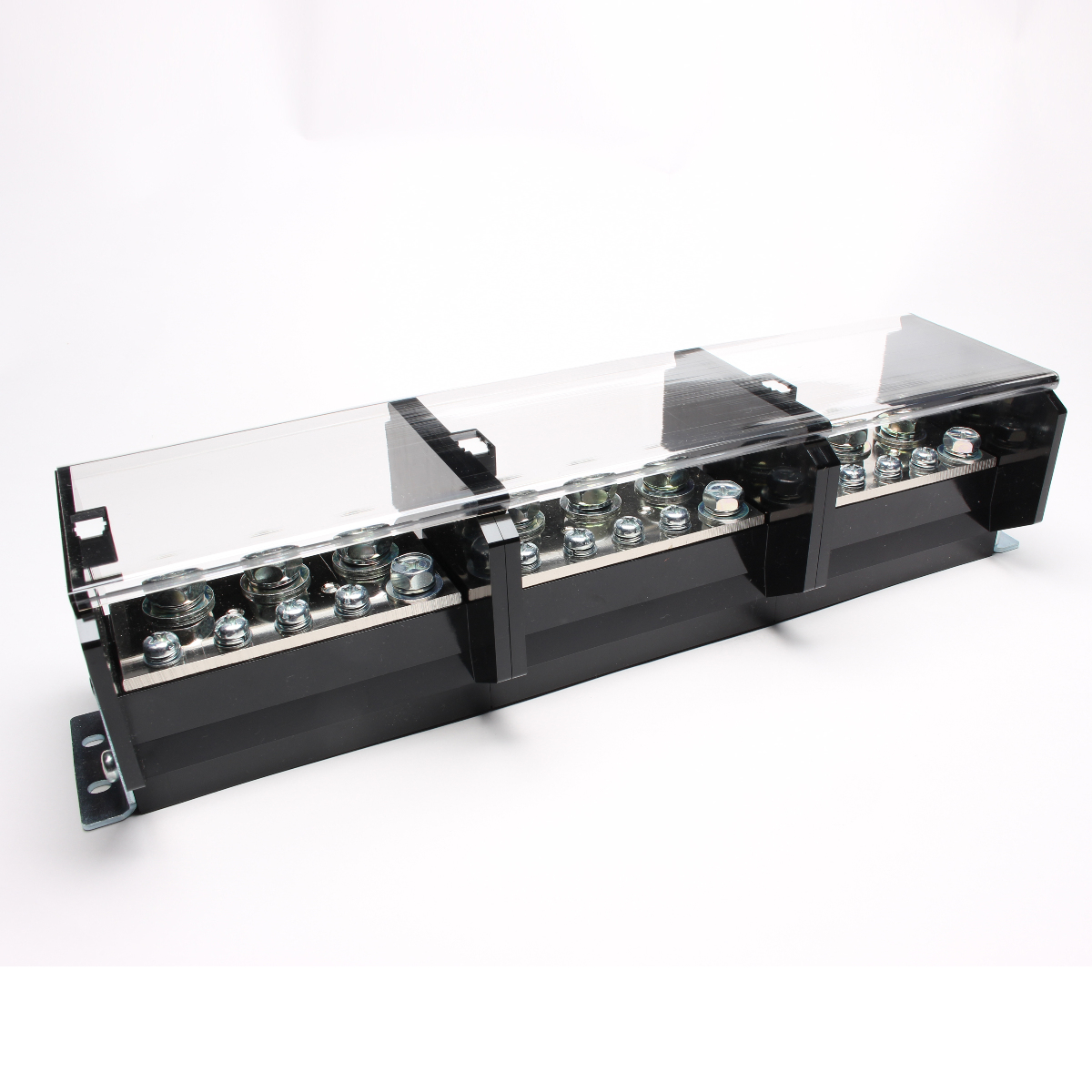

TKB(スタッドボルト式) シリーズ

レール取付型 / スタッドボルト式 / 一般端子台
定格絶縁電圧1000Vに対応!定格電流240A、400A、600Aの3タイプに各タイプそれぞれ一次側スタッドタイプもラインナップ
一次側に3ヶ所(TKB-240)、2ヶ所(TKB-400/TKB-600)の端子ネジが設置されている為、容量によって複数の電線を引き込むことが可能
二次側には5ヶ所(TKB-240)、7ヶ所(TKB-400/TKB-600)の結線ビスを設け、用途によって様々な分岐に対応
直取付式、レール取付式が選択可能です(組端子台での販売のみとなります)

性能・特性

標準使用状態 周囲温度 ‒25℃~+60℃
(氷結又は、結露しないこと)
相対湿度 45~85%
温度上昇 導電金具の温度上昇値35K以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上(DC500Vメガ)
商用周波耐電圧 5000V / 1分間
定格インパルス耐電圧 12kV
準拠規格 JIS C 8201-7-1、 NECA C 2811

材質

本体 PC(黒)UL94V-0
導電板 銅(Niメッキ)
端子ネジ SWCH(Zn+三価クロメート)
カバー PC(透明)UL94V-0
記名板 PVC(白)
止め金具 鉄(Zn+三価クロメート)
レール アルミニウム

該当機種一覧

該当件数 3 件

TKB-240ST(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

TKB-400ST(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

TKB-600ST(組端子台のみでの販売となります。)

端子ネジ
-
結線方式
-
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
-

補足説明
