端子台

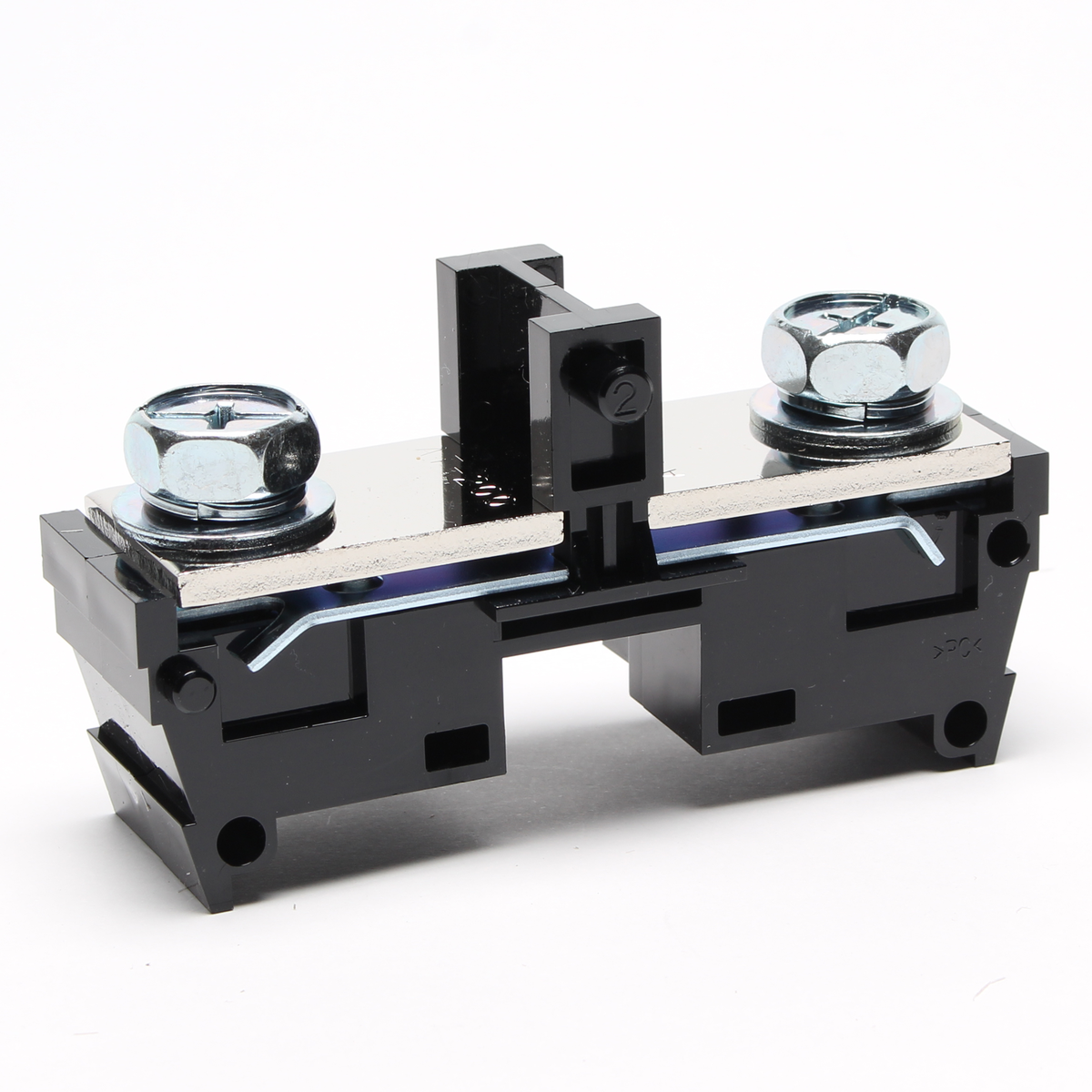

AT シリーズ

レール取付型 / セルフアップ式 / 大電流端子(200A~)
東技が世に先駆けて製品化したネジアップ式端子台シリーズ。その高い品質と機種の豊富さは今もなおベストセラー機種のひとつにあげられています。

AT-10はのTUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。

緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、(AT-10~AT-150)ネジの脱落による短絡事故、紛失等が防げます。

適合レールは当社専用の20mm巾のレール。またはDIN35mm対応端子台と共用できるDASタイプです。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付金
属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V/1分間(AT-10~AT150)
定格インパルス耐電圧 5000V/1分間(AT-200~AT600)
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 銅合金
端子ネジ SWCH(Znメッキ)
スプリング SWC(Znメッキ)
側板 PC(ポリカーボネート黒色) UL94V-2
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 5 件

AT-200

定価 751 円 / 個

(販売単位:12)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
130A,160A,200A
極数
-
形状
-

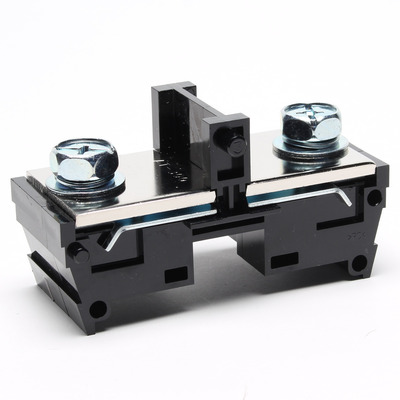

AT-300

定価 920 円 / 個

(販売単位:10)

端子ネジ
M10
結線方式
セルフアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
160A,200A,300A
極数
-
形状
-

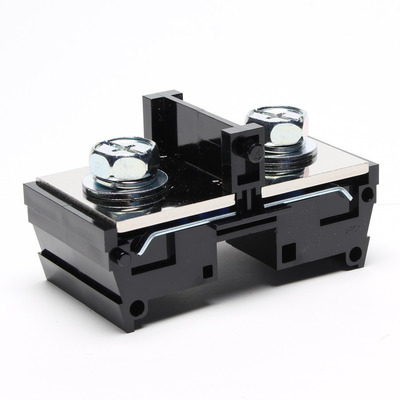

AT-400

定価 1,169 円 / 個

(販売単位:8)

端子ネジ
M12
結線方式
セルフアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
200A,300A,400A
極数
-
形状
1段

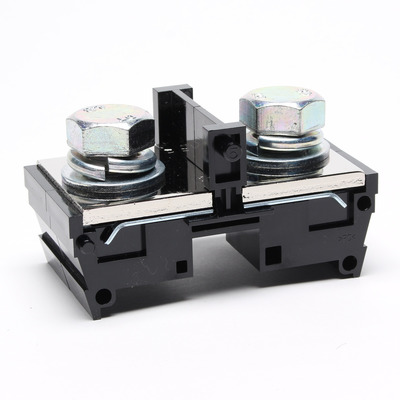

AT-500

定価 1,670 円 / 個

(販売単位:8)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
300A,400A,500A
極数
-
形状
1段

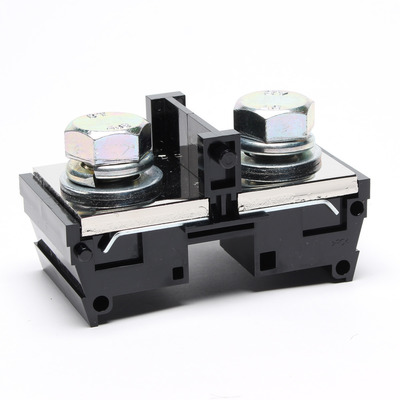

AT-600

定価 1,864 円 / 個

(販売単位:8)

端子ネジ
M16
結線方式
セルフアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
400A,500A,600A
極数
-
形状
1段

補足説明
