端子台

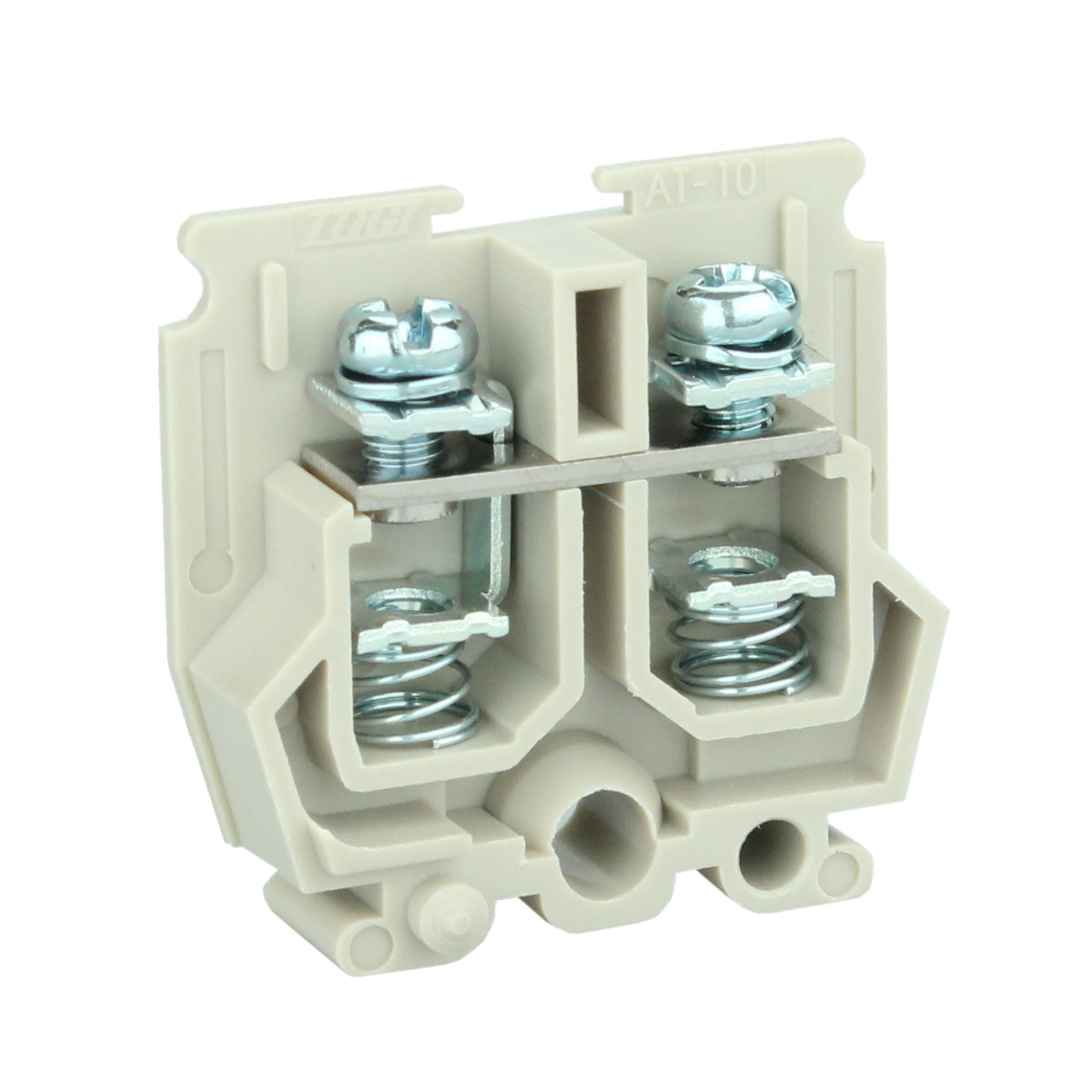

AT-G シリーズ

レール取付型 / ネジアップ式 / 耐油・耐熱・耐薬品処理端子台(G)
一般的に切削油などの環境剤を必要とする、工作用マシン
などは、熱を発散し稼働するものが大半です。またその制
御盤内もトランスなどの熱源で、かなりの高温になってい
るケースがあります。特に環境剤の種類によっては、ミス
ト状態で、さらに高温が続いた場合、PCなどのエンジニ
アプラスチックは、激しく劣化してしまいます.当社のG
仕様は従来のPCなどと比べると、そういった条件下に非
常に高い耐久性があります。

性能・特性

標準使用状態 周囲温度-25℃~+100℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V/1分間(AT-10G~AT-150G)
準拠規格 JIS C 8201-7-1
NECA C 2811(旧JIS C 2811)

材質

本体 強化PBT(UL94-V0)

該当機種一覧

該当件数 7 件

AT-10G

定価 75 円 / 個

(販売単位:300)

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
15A,20A
極数
-
形状
1段

AT-15LG

定価 85 円 / 個

(販売単位:200)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
20A,30A
極数
-
形状
1段

AT-20G

定価 105 円 / 個

(販売単位:200)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
20A,30A,40A
極数
-
形状
1段

AT-30G

定価 139 円 / 個

(販売単位:100)

端子ネジ
M5
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
30A,40A,50A
極数
-
形状
1段

AT-60G

定価 294 円 / 個

(販売単位:50)

端子ネジ
M6
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
50A,70A,90A
極数
-
形状
1段

AT-100G

定価 487 円 / 個

(販売単位:10)

端子ネジ
M8
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
70A,90A,130A
極数
-
形状
1段

AT-150G

定価 526 円 / 個

(販売単位:10)

端子ネジ
M8
結線方式
ネジアップ
定格絶縁電圧
600V,600V,600V
定格通電電流
90A,130A,160A
極数
-
形状
1段

補足説明
