端子台

図版のダウンロード
ができます。

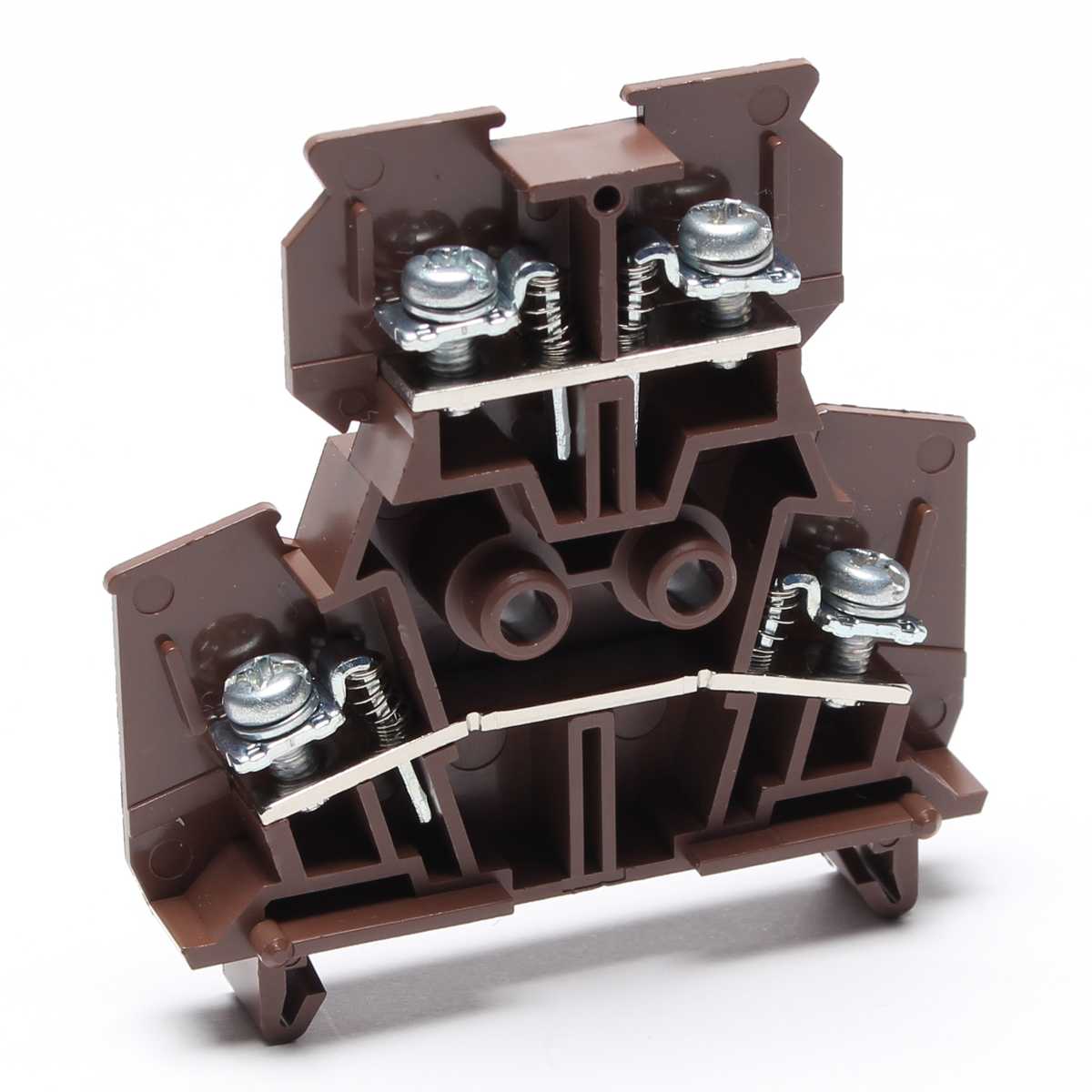

PUW-AG シリーズ

レール取付型 / ネジアップ式 / 耐油・耐薬品処理端子台（AG）
一般的に使用される産業用マシンなどは切削油の様な環境
剤を使用して稼働します。
しかしその環境剤も種類によっては、PCなどのエンジリ
アニングプラスチックを激しく劣化させてしまう性質を
もっています。AG仕様は、従来のPCなどと比べると、
非常に高い耐油性があります。

製品一覧はこちら

性能・特性

標準使用状態 周囲温度-25℃～+55℃
（氷結又は結露しないこと）
相対湿度45～85%
温度上昇 導電金具の温度上昇値は35℃以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
（DC500Vメガにて）
商用周波耐電圧 2500V/1分間
準拠規格 JIS C 8201-7-1（JIS C 2811）

該当機種一覧

該当件数 4 件

PUW-10AG

定価　241 円 / 個

（販売単位：50）

端子ネジ
M3
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
11A,16A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUW-20AG

定価　266 円 / 個

（販売単位：50）

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
16A,22A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUW-30AG

定価　410 円 / 個

（販売単位：20）

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
22A,30A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUW-40AG

定価　438 円 / 個

（販売単位：20）

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
30A,40A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
