端子台

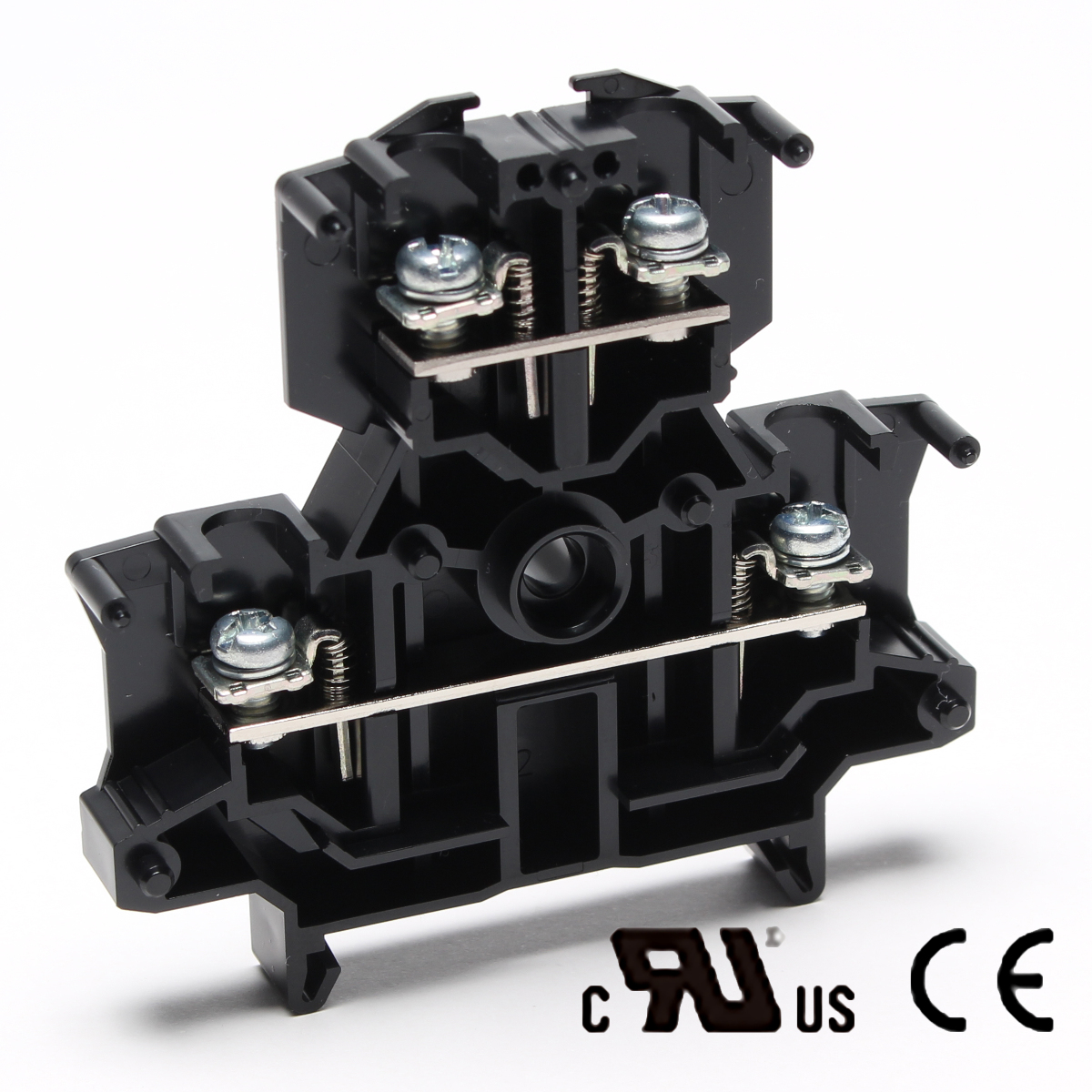

FPWS シリーズ

レール取付型 / ネジアップ式 / フィンガープロテクション端子台
FPS-10~FPS-80は、レール取付面から通電部までの高さが同一の為、配線高さが揃います。
結線が一目で確認できる安全設計。
保護等級IP2Xの安全構造の為、カバーは不要です。
緩めた端子ネジは内部のバネ構造により、持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
圧着端子は、丸型、Y型どちらでも対応可能。
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
適合レールは、DIN規格に準拠した35㎜幅のレールです。
レールへの取付は、上方向から押し込むだけで簡単にセットできます。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 3000V 1分間
定格インパルス耐電圧 8KV
準拠規格 JIS C 8201-7-1
NECA C 2811(旧JIS C 2811)
保護等級 IP2X

材質

本体 変性PPE(黒色) UL94V-0
導電板 黄銅(Niメッキ)
端子ネジ 鉄(亜鉛メッキ三価クロメート)
スプリング SUS
側板 変性PPE(黒色) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 2 件

FPWS-10

定価 178 円 / 個

(販売単位:50)

端子ネジ
M3
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
11A,15A
極数
-
形状
2段

FPWS-20

定価 201 円 / 個

(販売単位:50)

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
800V,800V
定格通電電流
16A,22A
極数
-
形状
2段

補足説明
