端子台

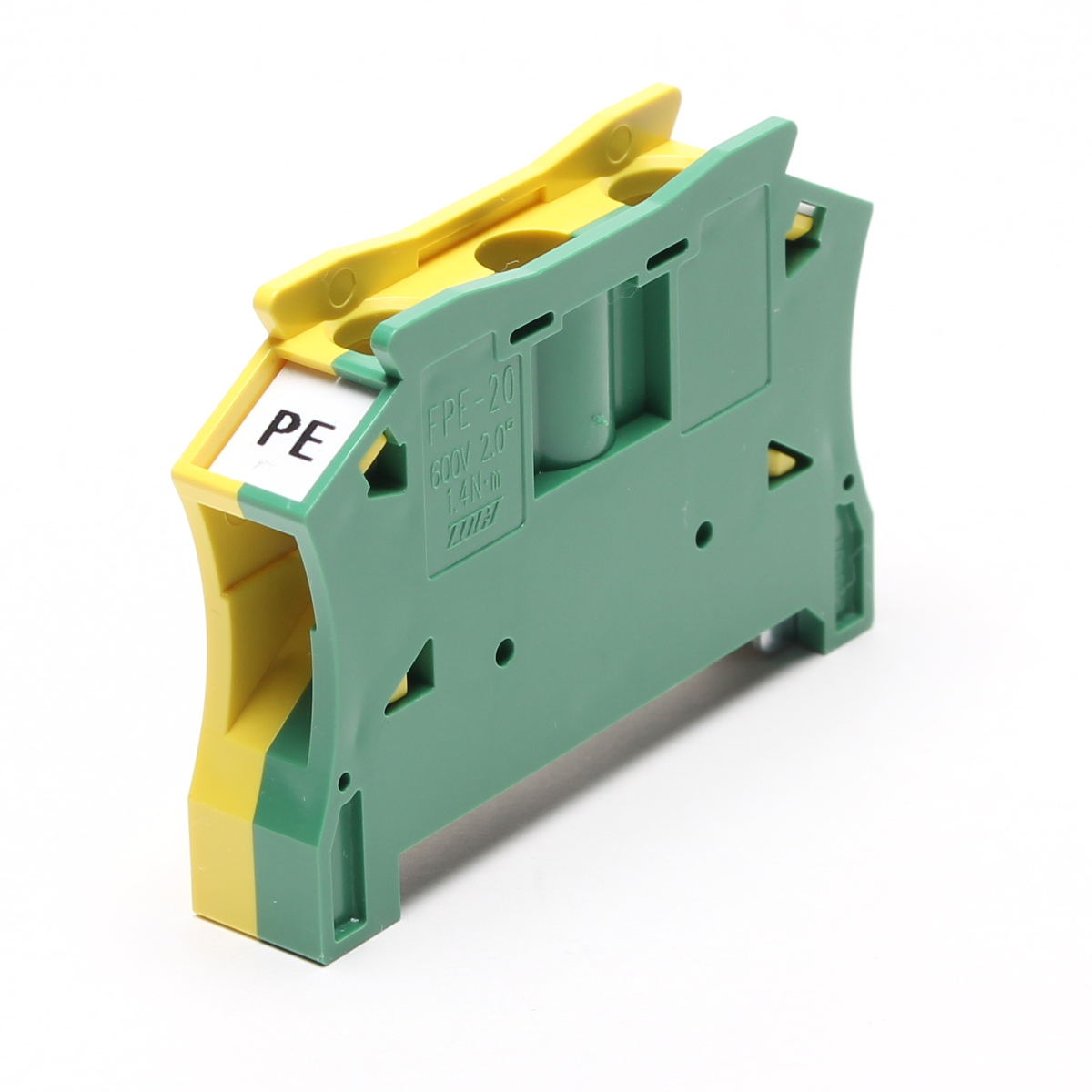

FP シリーズ

レール取付型 / ネジアップ式 / フィンガープロテクション端子台
○ 指による接触事故を未然に防ぐ安全重視のフィンガープロテクト構造を採用しています。
○ 定格電流11A~75Aの中から仕様、目的に応じて選択できる、豊富なシリーズ構成です。
○ ネジの落下による短絡事故から機械設備を守る、端子ネジ脱落防止構造です。
○ 圧着端子は、丸型、Y型どちらでも対応可能な東技独自のネジアップ式端子台。
○ 絶縁材には耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
○ 適合レールはDIN規格に準拠した35㎜幅のレールです。
○ レールへの取り付けは上方向から押し込むだけで簡単にセットできます。

性能・特性

標準使用状態 周囲温度-25℃+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35℃以下
絶縁抵抗 各充電部相互間及び各充電部と
取付金属板間で200Ω以上
(DC500Vメガにて)
商用周波耐電圧 3000V/1分間
定格インパルス耐電圧 8KV
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)
保護等級 IP2X

材質

本体 変性PPE樹脂(グレー) UL94V-0
導電板 C2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
スプリング SUS
アップ座金 SPCC(Znメッキ)
側板 変性PPE樹脂(グレー) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 1 件

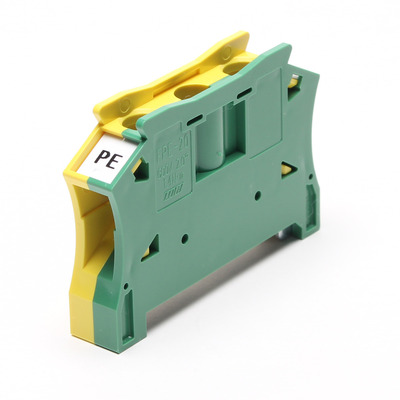

FPE-20

定価 390 円 / 個

(販売単位:50)

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
-
定格通電電流
-
極数
-
形状
1段

補足説明
