端子台

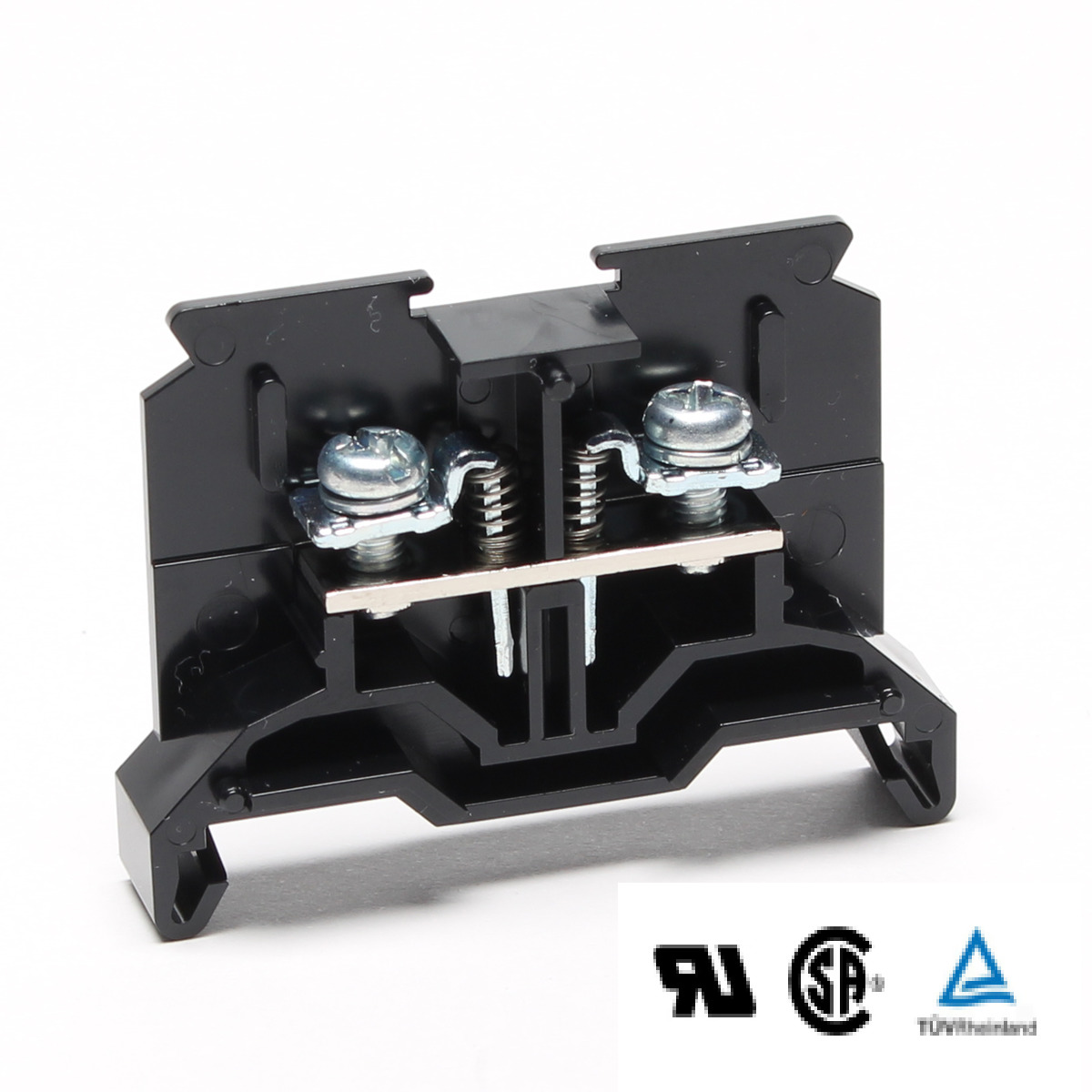

PTU シリーズ

レール取付型 / ネジアップ式 / 一般端子台
PTUシリーズは、端子ネジを上げたままお届けできるネジアップ式端子台。結線の省力化する作業性に優れた人気の高いシリーズです。
緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。
全てのタイプがUL規格又TUVの認証を取得しておりますので海外輸出向けにも安心してご使用になれます。
絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。
適合レールはDIN規格に準拠した35mm幅のレールです。
レールへの取付は上方向から押し込むだけで簡単にセットできます。


性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は、結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 3000V 1分間
定格インパルス耐電圧 8KV
準拠規格 JIS C 8201―7―1
NECA C 2811(旧JIS C 2811)

材質

本体 変性PPE樹脂(黒色) UL94V-0
導電板 C2680R(Niメッキ)
端子ネジ SWCH(Znメッキ)
スプリング SUS
アップ座金 SPCC(Znメッキ)
側板 変性PPE樹脂(黒色) UL94V-0
カバー PC(ポリカーボネート透明) UL94V-0
記名板 PVC(白)

該当機種一覧

該当件数 6 件

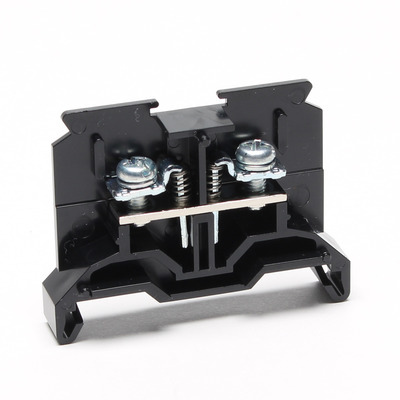

PTU-10

定価 52 円 / 個

(販売単位:100)

端子ネジ
M3
結線方式
ネジアップ
定格絶縁電圧
800V,800V
定格通電電流
11A,15A
極数
-
形状
1段

PTU-20

定価 54 円 / 個

(販売単位:100)

端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
800V,800V
定格通電電流
16A,22A
極数
-
形状
1段

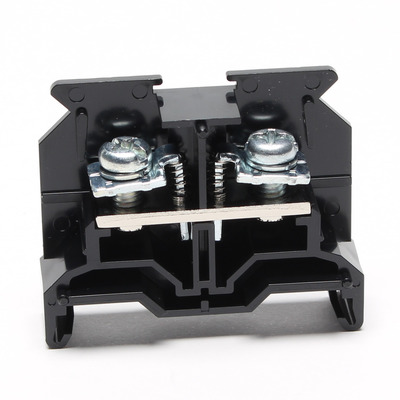

PTU-30

定価 65 円 / 個

(販売単位:100)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
1000V,1000V
定格通電電流
22A,30A
極数
-
形状
1段

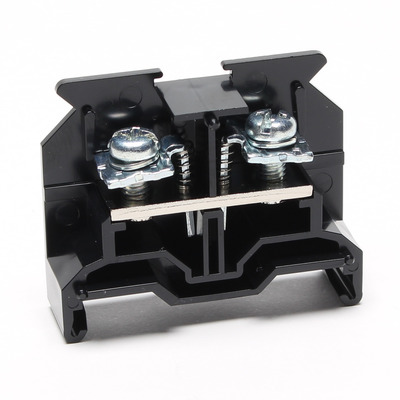

PTU-40

定価 76 円 / 個

(販売単位:100)

端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
1000V,1000V
定格通電電流
30A,40A
極数
-
形状
1段

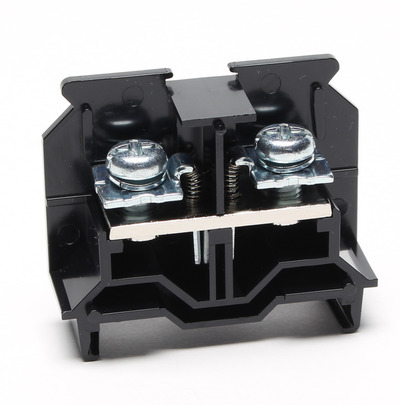

PTU-80

定価 109 円 / 個

(販売単位:50)

端子ネジ
M5
結線方式
ネジアップ
定格絶縁電圧
1000V,1000V,1000V
定格通電電流
40A,50A,75A
極数
-
形状
1段

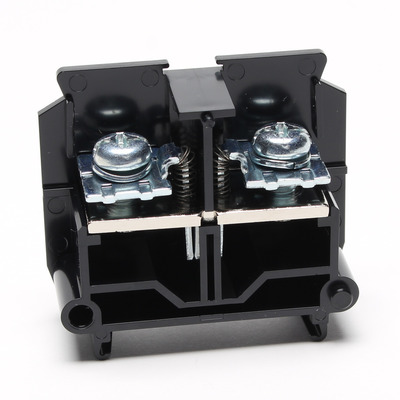

PTU-100

定価 307 円 / 個

(販売単位:20)

端子ネジ
M6
結線方式
ネジアップ
定格絶縁電圧
1000V,1000V,1000V,1000V
定格通電電流
50A,75A,90A,100A
極数
-
形状
-

補足説明
