組端子台

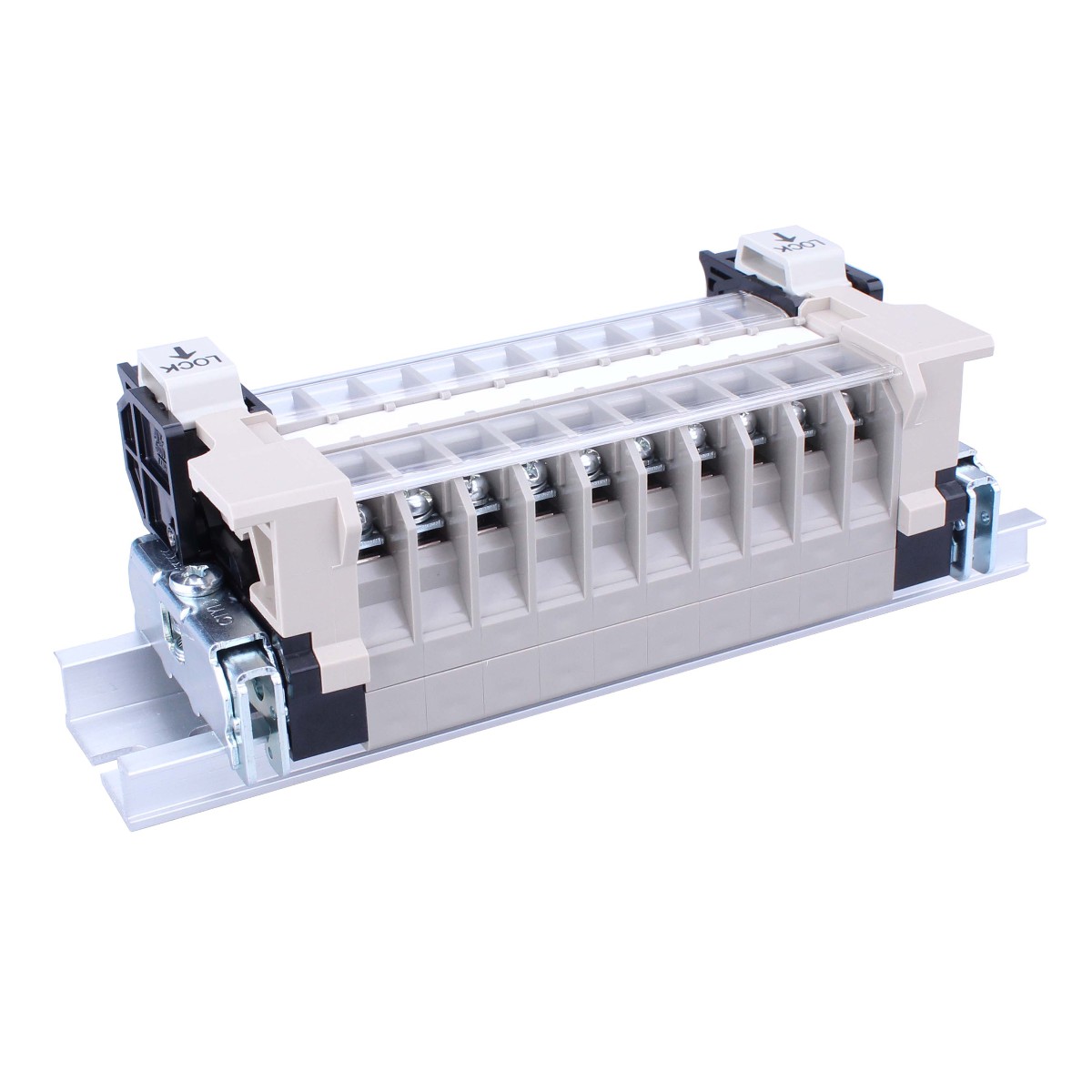

ATXRL-10MC シリーズ

レール取付型 / ネジアップ式 / 2ピース端子台


【特徴】
低電圧/微小電流回路に最適!!接点部は酸化皮膜の影響を受けにくい金メッキ仕様。
電線を接続したまま一括で取付け、取外しが可能。
制御盤同士の現地での接続や制御盤の交換、置換えの省力化と時間短縮が可能。
誤挿入防止プレートを使用する事によって、現場での誤配線を未然に防止。
新設定のレバー固定方式で狭い場所でも取り外しが容易。
着脱端子部を新スライドロック機構でワンタッチ固定。
レバー固定方式を採用することで隣接設置を省スペース化。

性能・特性

標準使用状態 -25℃~+60℃(氷結または結露しないこと)
絶縁抵抗 200MΩ以上(DC500V メガにて)
商用周波耐電圧 2500V/1分間
定格インパルス耐電圧 8kV
準拠規格 JIS C 8201-7-1 / IEC60947-7-1
NECA C 2811
相対湿度 45~85%
接触抵抗 5mΩ以下
挿抜耐久 200回

材質

絶縁本体 変性PPE(灰) UL94V-0
端子ネジ 鉄(亜鉛メッキ 三価クロメート処理)
スプリング 鉄(亜鉛メッキ 三価クロメート処理)
アップ座金 鉄(亜鉛メッキ 三価クロメート処理)
側板 上:PBT(灰)、 下:変性PPE(黒)UL94V-0
カバー PC(透明) UL94V-0
記名板 PVC(白)
接触子(端子台下) 銅合金(Niメッキ) 接点(金メッキ)
導電板(端子台上) 銅合金(Niメッキ) 接点(金メッキ)
レバー、ロック 変性PPE UL94V-0
ネジ固定式側板 上:変性PPE(灰)、 下:変性PPE(黒)UL94V-0

該当機種一覧

該当件数 1 件

ATXRL-10MC-□P

構成端子台
ATX-10MC(組端子台のみでの販売となります。)
端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
600V
定格通電電流
16A
極数
-
形状
1段

補足説明
