組端子台

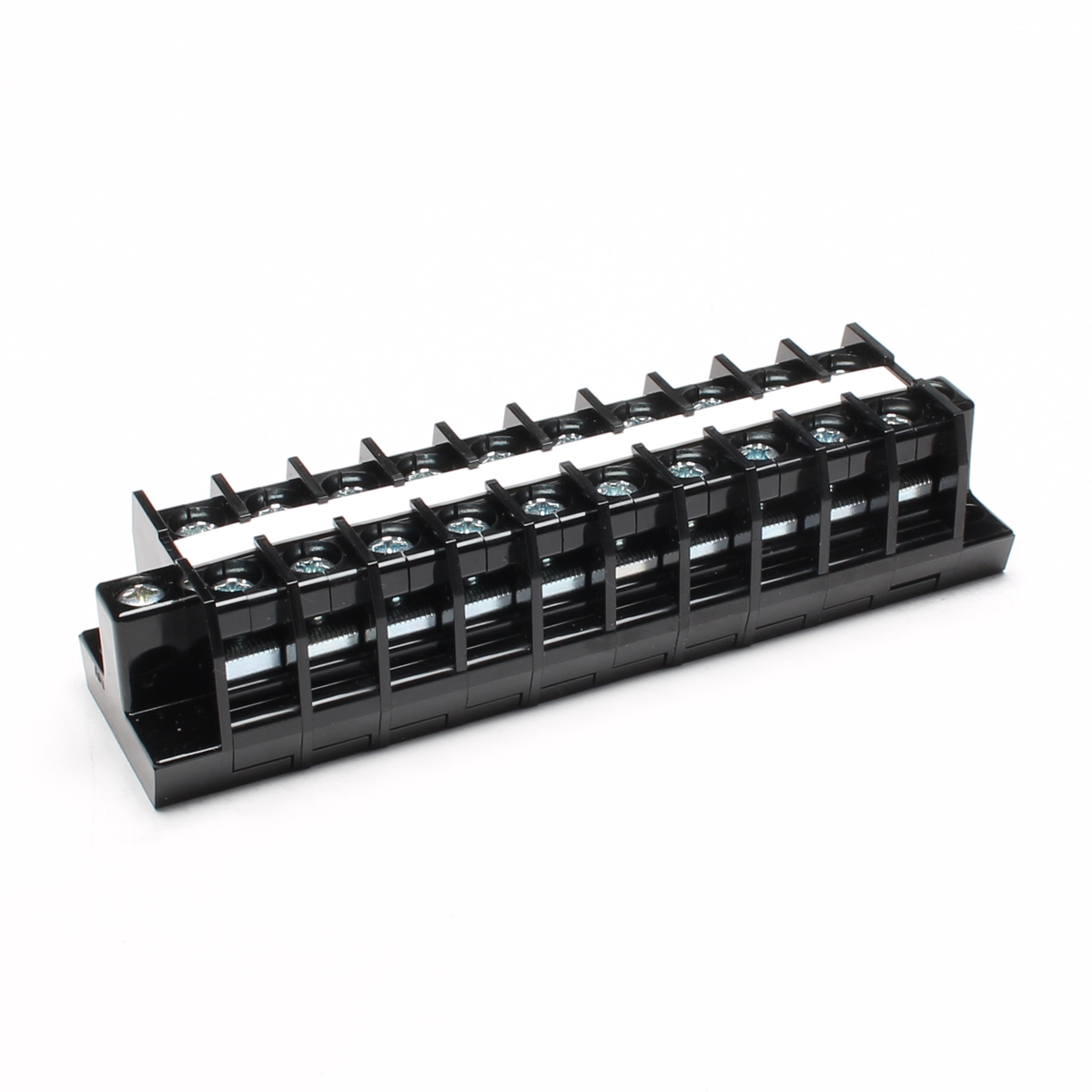

BT シリーズ

直取付型 / ネジアップ式 / フィンガープロテクション端子台
東技シリーズの中でも長年に渡り愛用されているBTシリーズ。その強靱なボディと作業性の良さには技術者からも高い評価を得ています。
ネジが上がったまま保持されるウルトラアップ構造により、ネジの脱落が無くなり紛失、短絡事故も解消されます。
フィンガーセーフを意識したこのスタイルは、安全性を特に重視しています。
組立用シャフトは絶縁を確実にするため、被覆付を使用しております。
記名板、シャフトは全タイプ標準付属。指定極数(P数)に応じて当社で切断後、組付けして出荷いたします。
電気的、機械的、熱的に優れたPC(ポリカーボネート黒色)を本体に使用した標準タイプのほかに耐油耐薬品性に優れた強化PBT樹脂を使用した「G仕様」も揃えております。

性能・特性

標準使用状態 周囲温度-25℃~+60℃
(氷結又は結露しないこと)
相対湿度45~85%
温度上昇 導電金具の温度上昇値は35deg以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
(DC500Vメガにて)
商用周波耐電圧 2500V/1分間
準拠規格 JIS C 8201-7-1
NECA C 2811(旧NECA C 2811)

材質

本体 PC(ポリカーボネート黒色) UL94V-2
導電板 C2680R(Niメッキ)
端子ネジ ・BT-201SWCH(Znメッキ)
・BT-301SWCH(Niメッキ)
スプリング SWC(Znメッキ)
側板 PC(ポリカーボネート黒色) UL94V-2
記名板 PVC(白)

補足説明
