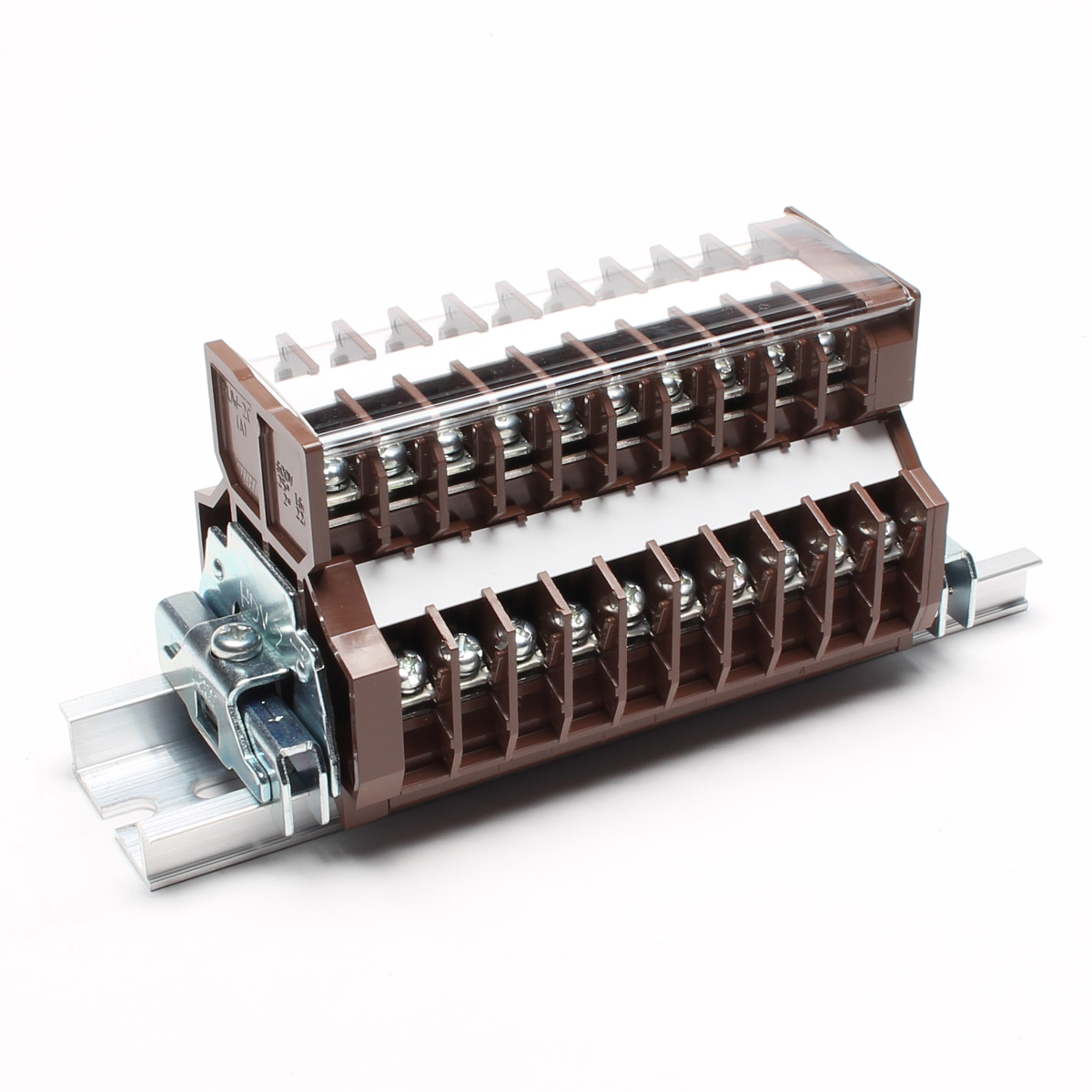

組端子台

PUWL-AG（耐油・耐薬品処理） シリーズ

レール取付型 / ネジアップ式 / 耐油・耐薬品処理端子台（AG）
一般的に使用される産業用マシンなどは切削油の様な環境剤を使用して稼働します。
その環境剤も種類によっては、PCなどのエンジリアニングプラスチックを激しく劣化させてしまう性質をもっています。AG仕様は、従来のPCなどと比べると、非常に高い耐油性があります。
製品一覧はこちら

性能・特性

標準使用状態 周囲温度-25℃～+55℃
（氷結又は結露しないこと）
相対湿度45～85%
温度上昇 導電金具の温度上昇値は35℃以下
絶縁抵抗 各充電部相互間及び各充電部と取付
金属板間で200MΩ以上
（DC500Vメガにて
商用周波耐電圧 2500V/1分間
準拠規格 JIS C 8201-7-1
NECA C 2811（旧 JIS C2811）
樹脂カラー 茶

該当機種一覧

該当件数 7 件

PUWL-10AG-□U

構成端子台
PUW-10AG
端子ネジ
M3
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
11A,16A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUWL-20AG-□U

構成端子台
PUW-20AG
端子ネジ
M3.5
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
16A,22A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUWL-30AG-□U

構成端子台
PUW-30AG
端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
22A,30A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUWL-40AG-□U

構成端子台
PUW-40AG
端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
30A,40A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUWL-10AGA-□U

構成端子台
PUW-10AG
端子ネジ
M3
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
11A,16A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUWL-30AGA-□U

構成端子台
PUW-30AG
端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
22A,30A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

PUWL-40AGA-□U

構成端子台
PUW-40AG
端子ネジ
M4
結線方式
ネジアップ
定格絶縁電圧
600V,600V
定格通電電流
30A,40A
極数
-
形状
2段
詳細を見る

ダウンロード

カタログ 2D CAD 3D CAD

補足説明
