インターフェイス(コネクタ端子台)

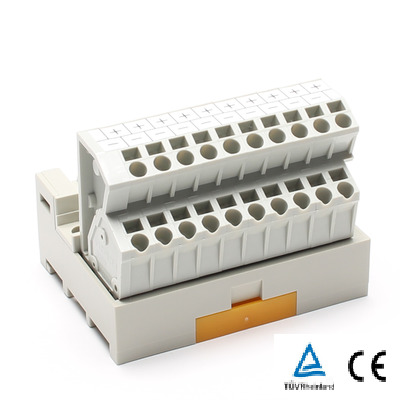

PCV5-COM シリーズ

コモン端子台 / スプリングロック式
端子間5㎜ピッチの超小型サイズ。
小型化するPLCなどのインターフェイスに最適。
スプリングによる結線なので振動による緩みが無く、増締めなどの作業が必要なくメンテナンスフリー。
単線、棒圧着は差し込むだけで結線OKスピーディーな作業。
PCV5と同じデザインで盤内がスッキリ。
1タイプでDINレール取付け、直取付け兼用です。

性能・特性

定格絶縁電圧 AC・DC125V
定格通電電流 10A
耐電圧 AC600V/1分間
絶縁抵抗 100MΩ以上(DC500Vメガにて)
適合電線 単線 φ0.5~φ1.6
撚り線 0.08~1.25㎟ / AWG28~16
周囲温度 -15℃~+60℃
(凍結または結露しないこと)
電線むき長さ 8~9㎜
推奨圧着端子 テレクリンプ(ニチフ製)
TE0.5~TE1.0

材質

端子台 本体:ナイロン66(色:グレー) UL94V-0
導電板:C2680R t=0.5 (表面処理:Sn)
バネ:SUS t=0.3
側板:ナイロン66(色:グレー) UL94V-0
ケース 変性PPE(色:グレー) UL94V-0
基板 ガラエポ t=1.6
レール用ツメ POM(色:オレンジ)

該当機種一覧

該当件数 1 件

PCV5-20COM2(+・-COM混合)

定価 2,890 円 / 個

(販売単位:1)

コネクタメーカー
-
コネクタ仕様
-
PLCメーカー
-
PLCシリーズ
-
端子台極数
20
取付方法
DINレール/直付共用

補足説明
